项目三 发动机总成装配与测试第二组

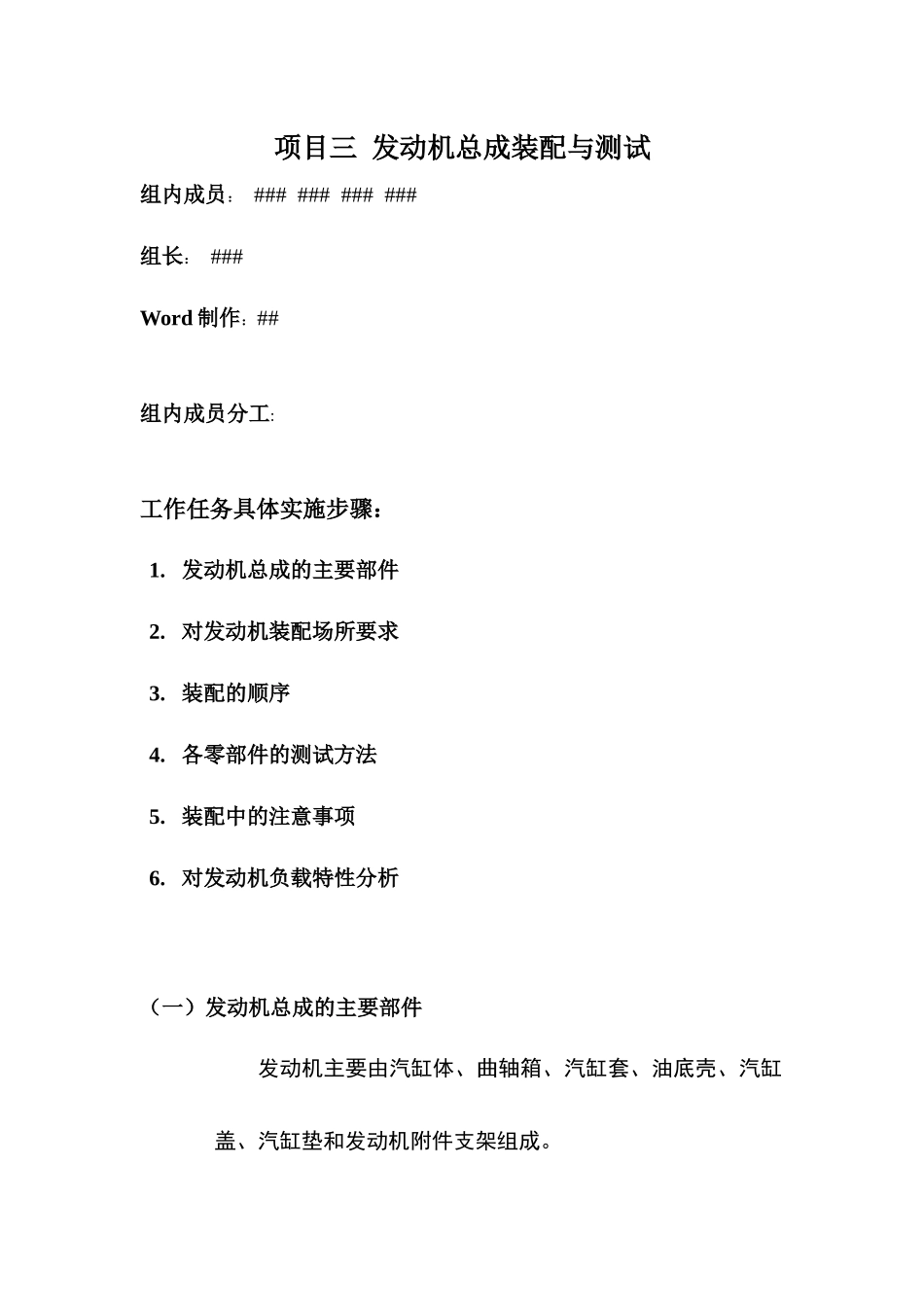

项目三 发动机总成装配与测试第二组_第1页
1/9

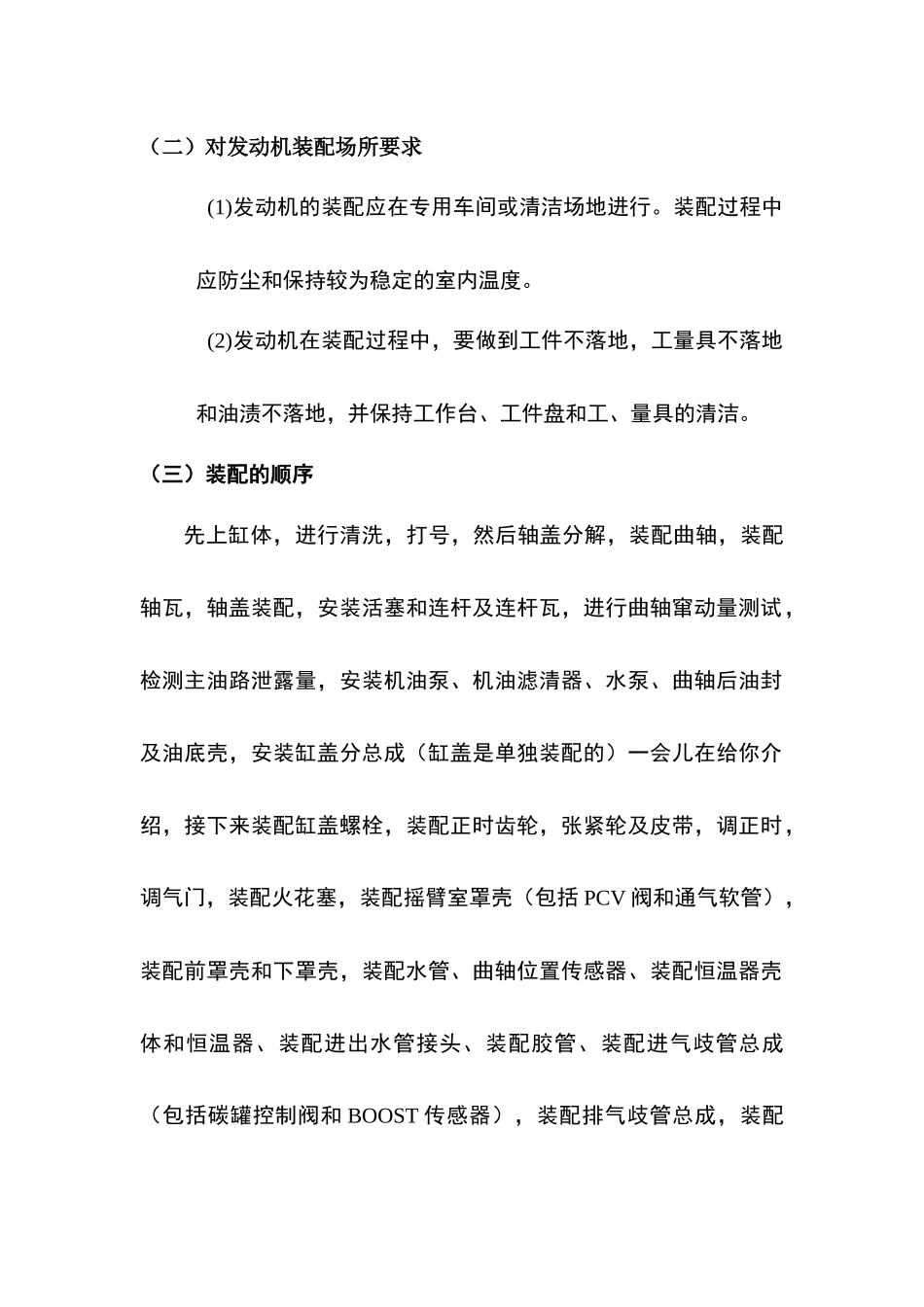

项目三 发动机总成装配与测试第二组_第2页
2/9
项目三 发动机总成装配与测试第二组_第3页
3/9
项目三 发动机总成装配与测试组内成员: ### ### ### ###组长: ###Word 制作:##组内成员分工: 工作任务具体实施步骤:1. 发动机总成的主要部件2. 对发动机装配场所要求3. 装配的顺序4. 各零部件的测试方法5. 装配中的注意事项6. 对发动机负载特性分析(一)发动机总成的主要部件发动机主要由汽缸体、曲轴箱、汽缸套、油底壳、汽缸盖、汽缸垫和发动机附件支架组成。(二)对发动机装配场所要求 (1)发动机的装配应在专用车间或清洁场地进行。装配过程中应防尘和保持较为稳定的室内温度。 (2)发动机在装配过程中,要做到工件不落地,工量具不落地和油渍不落地,并保持工作台、工件盘和工、量具的清洁。(三)装配的顺序 先上缸体,进行清洗,打号,然后轴盖分解,装配曲轴,装配轴瓦,轴盖装配,安装活塞和连杆及连杆瓦,进行曲轴窜动量测试,检测主油路泄露量,安装机油泵、机油滤清器、水泵、曲轴后油封及油底壳,安装缸盖分总成(缸盖是单独装配的)一会儿在给你介绍,接下来装配缸盖螺栓,装配正时齿轮,张紧轮及皮带,调正时,调气门,装配火花塞,装配摇臂室罩壳(包括 PCV 阀和通气软管),装配前罩壳和下罩壳,装配水管、曲轴位置传感器、装配恒温器壳体和恒温器、装配进出水管接头、装配胶管、装配进气歧管总成(包括碳罐控制阀和 BOOST 传感器),装配排气歧管总成,装配发电机、曲轴皮带轮、皮带,调节张力,安装飞轮盘,安装摩擦片及压盘,进行整机气密性实验,发动机整体性能实验,装配变速器,装配空调压缩机,装配动力转向油泵,调节张力,装配进气歧管支架及变速器支架。缸盖分总成装配:缸盖上线清洗,装配钢球,轴盖分解,装配气门油封,装配气门,装配气门弹簧组,装配气门保持座及锁片,装配火花塞导套,缸盖气密性实验,装配液压挺柱,装配凸轮轴装配摇臂(单凸要装配摇臂轴和摇臂)装配轴盖(单凸是摇臂螺钉拧紧)装配接管咀,装配齿型板和凸轮轴位置传感器支架及凸轮轴位置传感器,装配双头螺栓,装配凸轮轴油封。(四)各零部件的测试方法1)装入曲轴前,应将曲轴主轴颈轴承处加上规定牌号的发动机润滑油,如图 2-54 所示。图 2-54 加润滑油2)曲轴主轴承盖安装时,应将其箭头标记朝向曲轴带轮侧,并从带轮侧开始,依次装入 1、2、3、4 主轴承盖,如图 2-57 所示图 2-57 装主轴承盖3)在装入后端盖新衬垫后,如有凸出气缸体下平面的飞边,应切去飞边,使接合处平整、光滑,如图 2-58 所示图 2-58 去...
