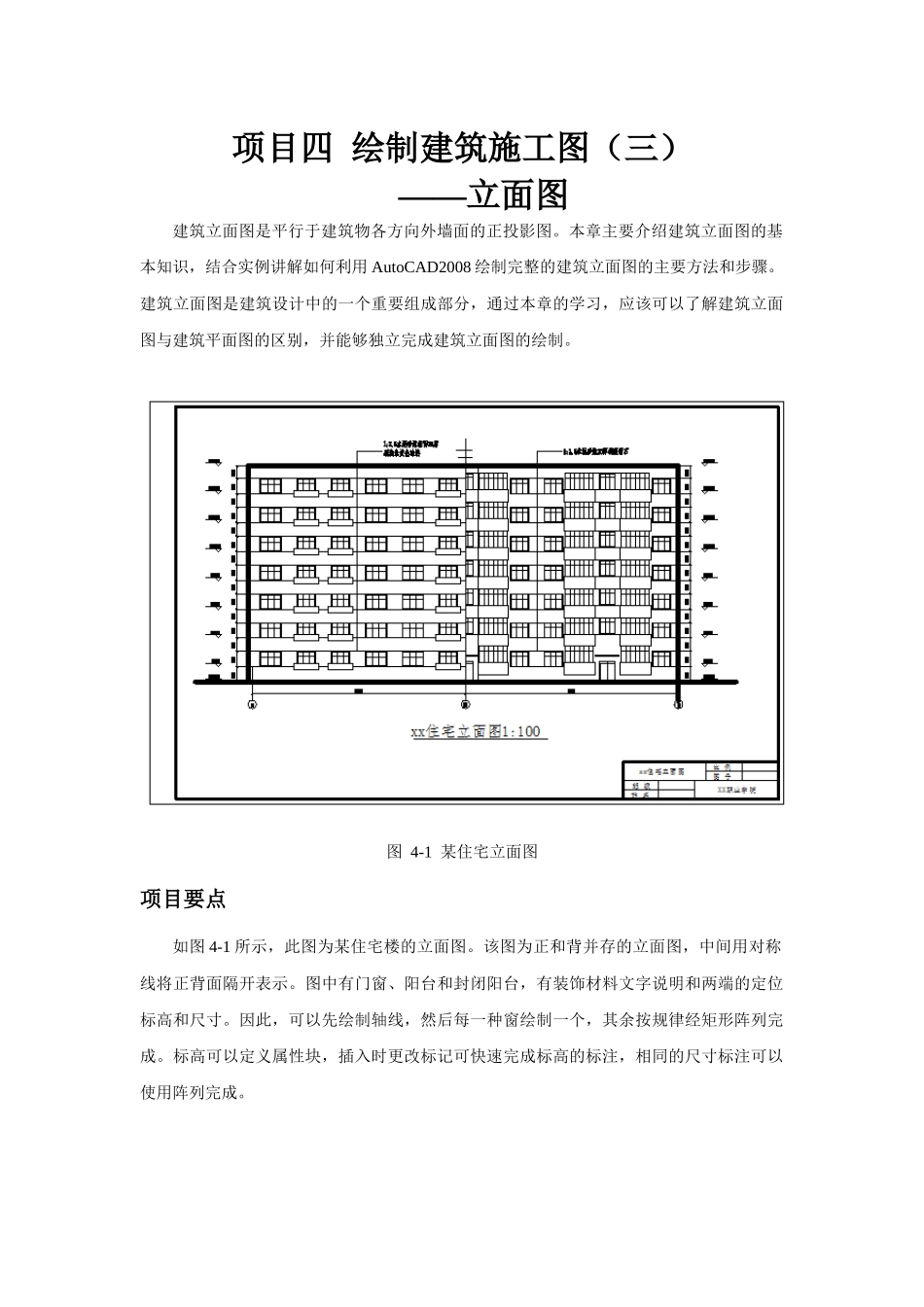

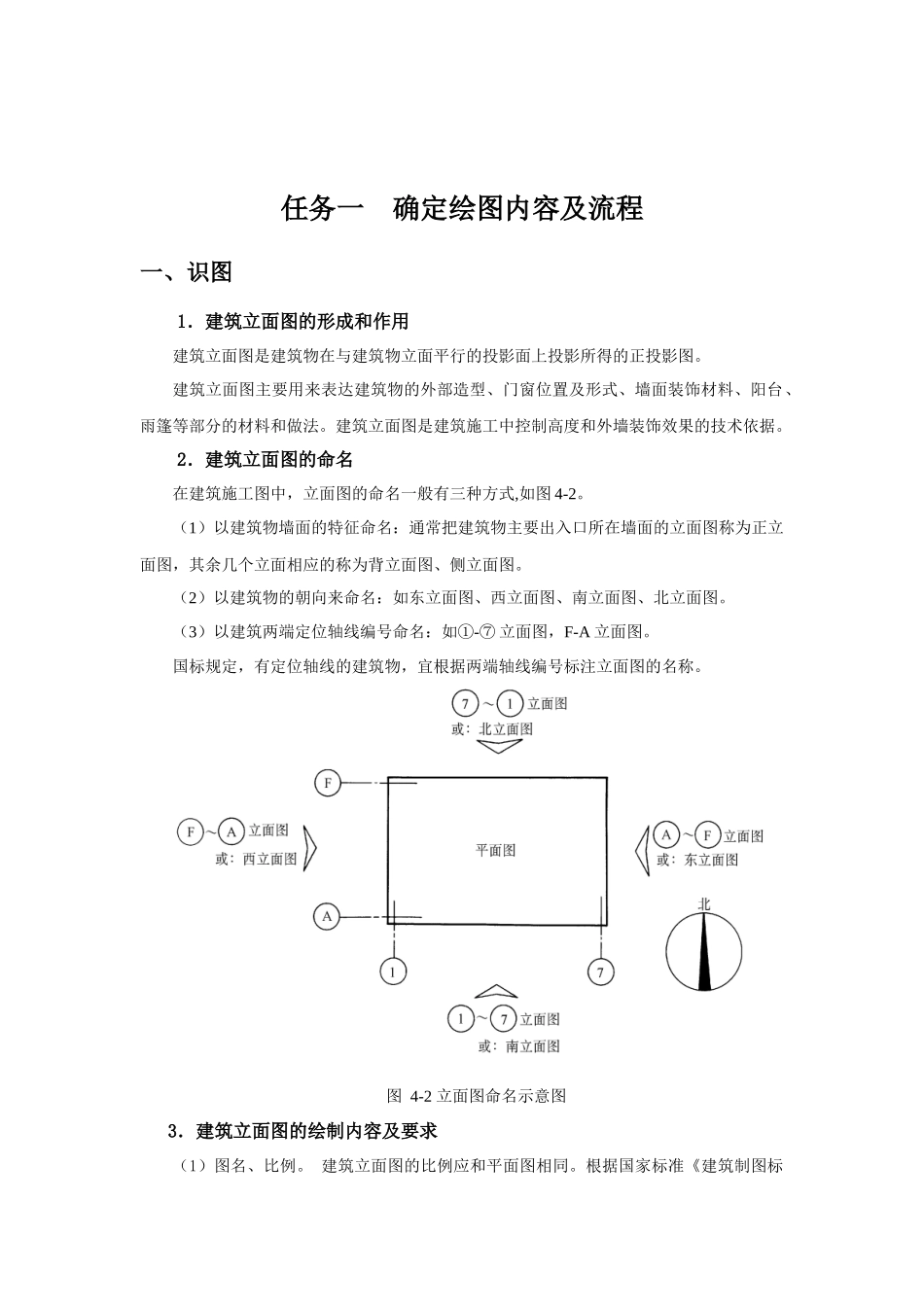

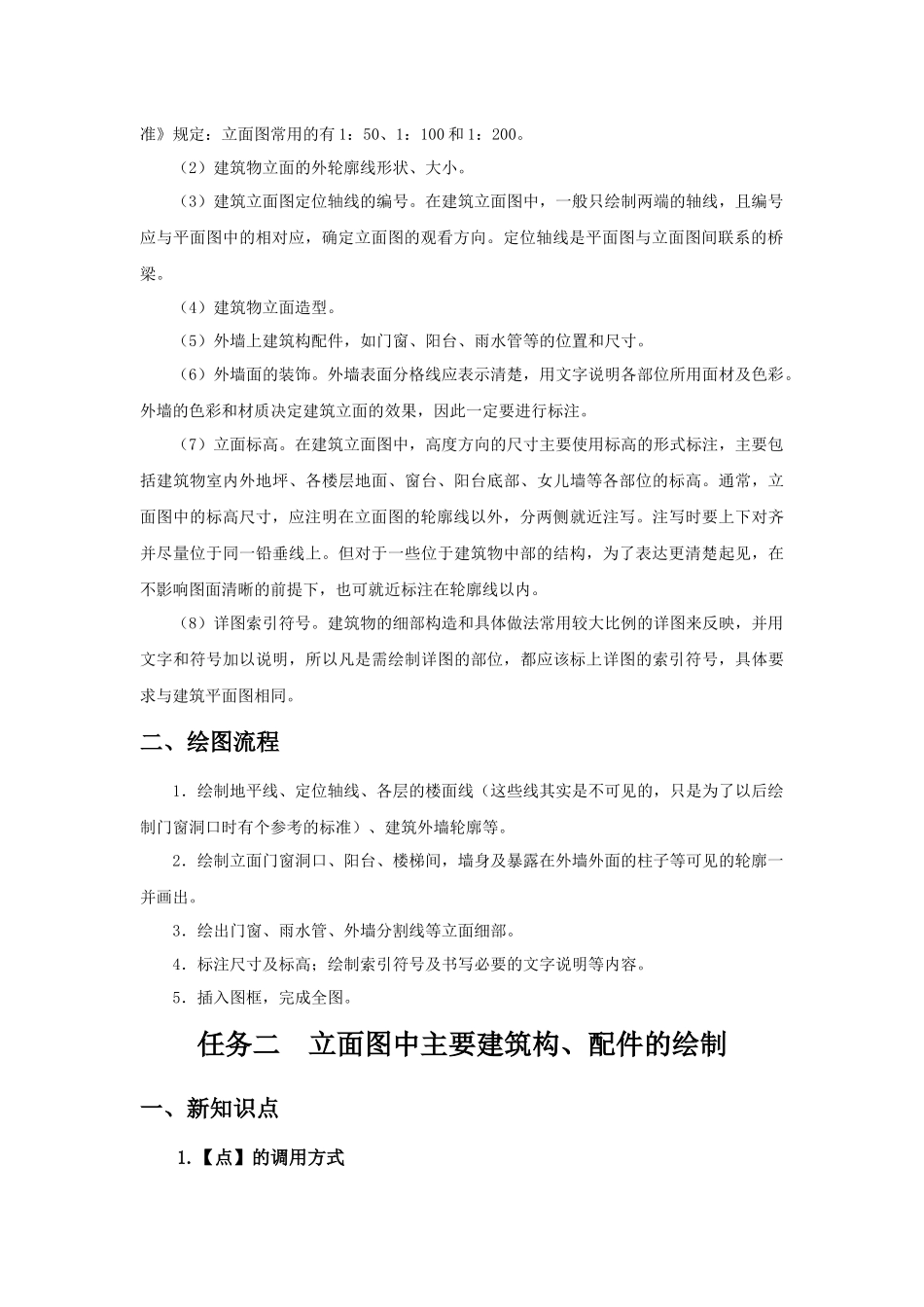

项目四 绘制建筑施工图（三） ——立面图建筑立面图是平行于建筑物各方向外墙面的正投影图。本章主要介绍建筑立面图的基本知识，结合实例讲解如何利用 AutoCAD2008 绘制完整的建筑立面图的主要方法和步骤。建筑立面图是建筑设计中的一个重要组成部分，通过本章的学习，应该可以了解建筑立面图与建筑平面图的区别，并能够独立完成建筑立面图的绘制。图 4-1 某住宅立面图项目要点如图 4-1 所示，此图为某住宅楼的立面图。该图为正和背并存的立面图，中间用对称线将正背面隔开表示。图中有门窗、阳台和封闭阳台，有装饰材料文字说明和两端的定位标高和尺寸。因此，可以先绘制轴线，然后每一种窗绘制一个，其余按规律经矩形阵列完成。标高可以定义属性块，插入时更改标记可快速完成标高的标注，相同的尺寸标注可以使用阵列完成。任务一 确定绘图内容及流程一、识图1．建筑立面图的形成和作用建筑立面图是建筑物在与建筑物立面平行的投影面上投影所得的正投影图。建筑立面图主要用来表达建筑物的外部造型、门窗位置及形式、墙面装饰材料、阳台、雨篷等部分的材料和做法。建筑立面图是建筑施工中控制高度和外墙装饰效果的技术依据。2．建筑立面图的命名在建筑施工图中，立面图的命名一般有三种方式,如图 4-2。（1）以建筑物墙面的特征命名：通常把建筑物主要出入口所在墙面的立面图称为正立面图，其余几个立面相应的称为背立面图、侧立面图。（2）以建筑物的朝向来命名：如东立面图、西立面图、南立面图、北立面图。（3）以建筑两端定位轴线编号命名：如①-⑦ 立面图，F-A 立面图。国标规定，有定位轴线的建筑物，宜根据两端轴线编号标注立面图的名称。图 4-2 立面图命名示意图3．建筑立面图的绘制内容及要求（1）图名、比例。 建筑立面图的比例应和平面图相同。根据国家标准《建筑制图标准》规定：立面图常用的有 1：50、1：100 和 1：200。（2）建筑物立面的外轮廓线形状、大小。（3）建筑立面图定位轴线的编号。在建筑立面图中，一般只绘制两端的轴线，且编号应与平面图中的相对应，确定立面图的观看方向。定位轴线是平面图与立面图间联系的桥梁。（4）建筑物立面造型。（5）外墙上建筑构配件，如门窗、阳台、雨水管等的位置和尺寸。 （6）外墙面的装饰。外墙表面分格线应表示清楚，用文字说明各部位所用面材及色彩。外墙的色彩和材质决定建筑立面的效果，因此一定要进行标注。（7）立面标高。在建筑立面图中，高度方向的尺寸主要...
