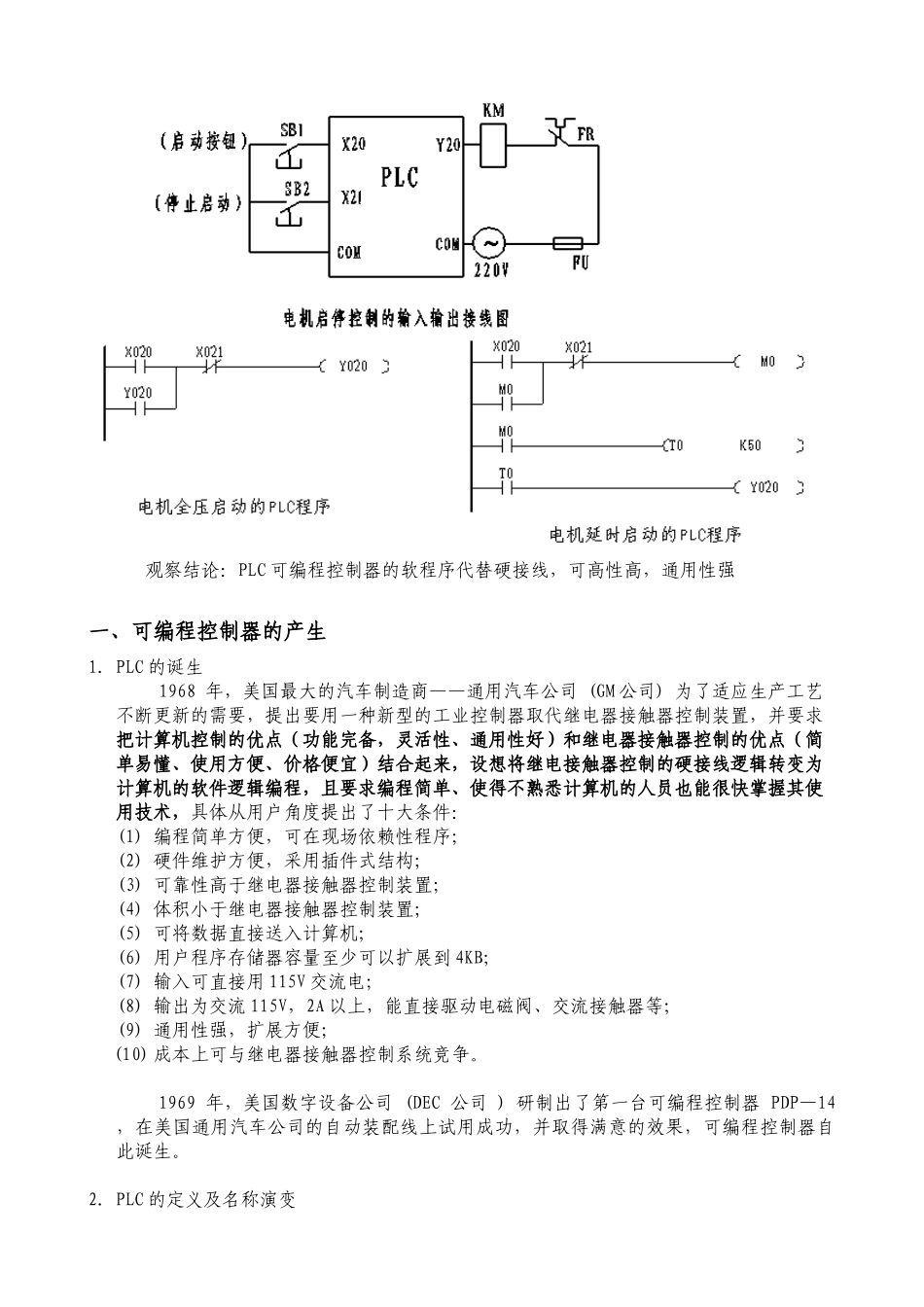

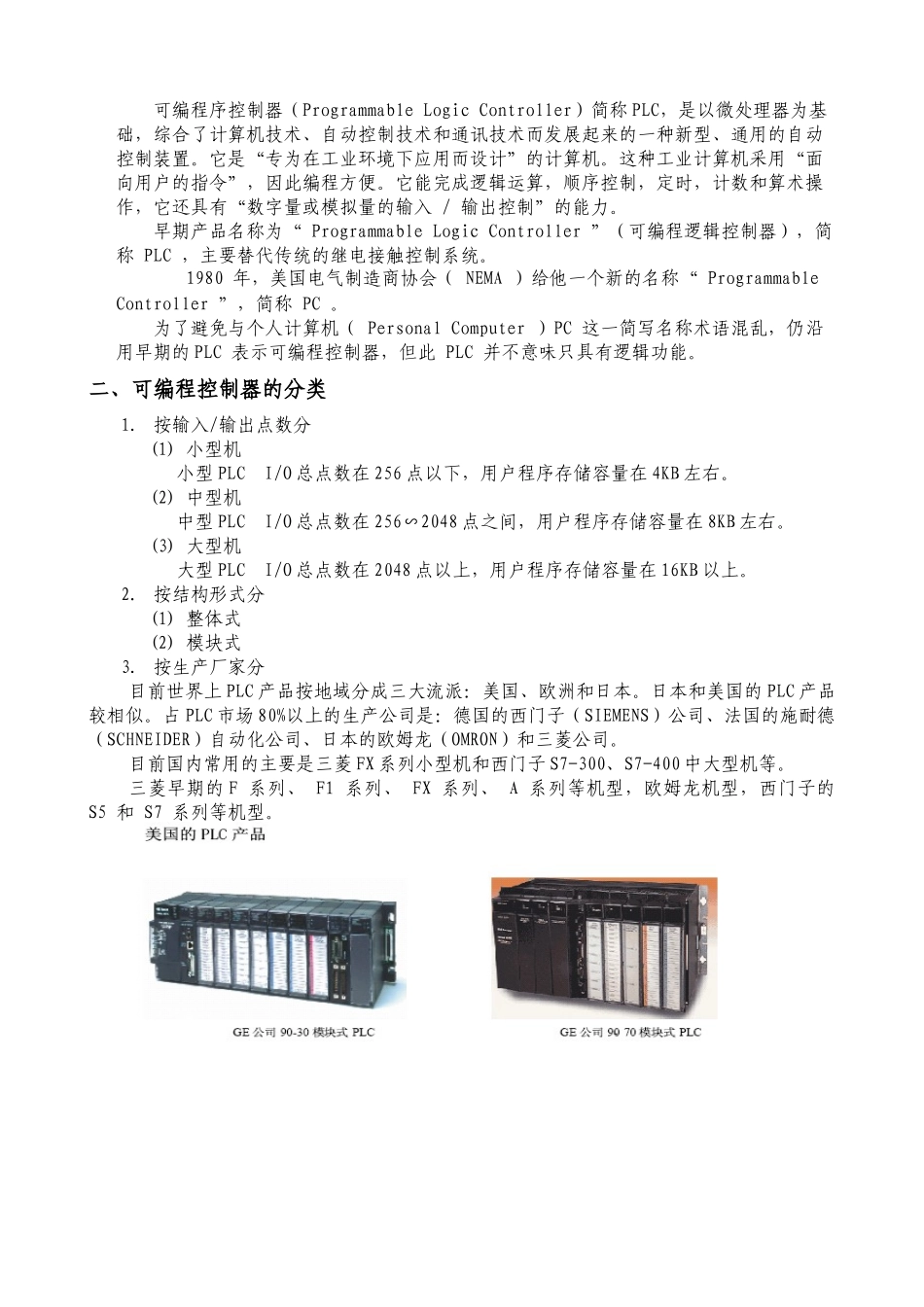

第一讲 可编程控制器概述教学课题:可编程控制器概述教学目的:1.了解 PLC 可编程序控制器的定义和名称演变;2.理解 PLC 可编程序控制器的特点及功能应用。教学重点:PLC 可编程序控制器的特点教学难点:无教学方法:演示操作、图片展示、讲授教学时间:2 课时教学过程及内容:{导入}观看用传统的继电器接触器控制装置实现的电机启停方式:方式一:按下启动按钮,电动机直接启动,按下停止按钮,电机停止工作。 方式二:按下启动按钮,电动机 5 秒后启动,按下停止按钮,电机停止工作。归纳继电器接触器控制装置的特点有:优点:简单易懂、使用方便、价格便宜缺点:可靠性不高(硬接线逻辑、大量的机械触点);通用性和灵活性较差(当控制要求改变时需重新设计布线,花费大时间长);功能简单(只限于逻辑顺序控制、定时等)观看用 PLC 可编程控制器实现的上述两种启停控制方式:观察结论:PLC 可编程控制器的软程序代替硬接线,可高性高,通用性强一、可编程控制器的产生1.PLC 的诞生1968 年,美国最大的汽车制造商——通用汽车公司 (GM 公司) 为了适应生产工艺不断更新的需要,提出要用一种新型的工业控制器取代继电器接触器控制装置,并要求把计算机控制的优点(功能完备,灵活性、通用性好)和继电器接触器控制的优点(简单易懂、使用方便、价格便宜)结合起来,设想将继电接触器控制的硬接线逻辑转变为计算机的软件逻辑编程,且要求编程简单、使得不熟悉计算机的人员也能很快掌握其使用技术,具体从用户角度提出了十大条件:(1) 编程简单方便,可在现场依赖性程序;(2) 硬件维护方便,采用插件式结构;(3) 可靠性高于继电器接触器控制装置;(4) 体积小于继电器接触器控制装置;(5) 可将数据直接送入计算机;(6) 用户程序存储器容量至少可以扩展到 4KB;(7) 输入可直接用 115V 交流电;(8) 输出为交流 115V,2A 以上,能直接驱动电磁阀、交流接触器等;(9) 通用性强,扩展方便;(10) 成本上可与继电器接触器控制系统竞争。1969 年,美国数字设备公司 (DEC 公司 ) 研制出了第一台可编程控制器 PDP—14 ,在美国通用汽车公司的自动装配线上试用成功,并取得满意的效果,可编程控制器自此诞生。 2.PLC 的定义及名称演变可编程序控制器(Programmable Logic Controller)简称 PLC,是以微处理器为基础,综合了计算机技术、自动控制技术和通讯技术而发展起来的一种新型、通用的自动控制装置。它是“...
