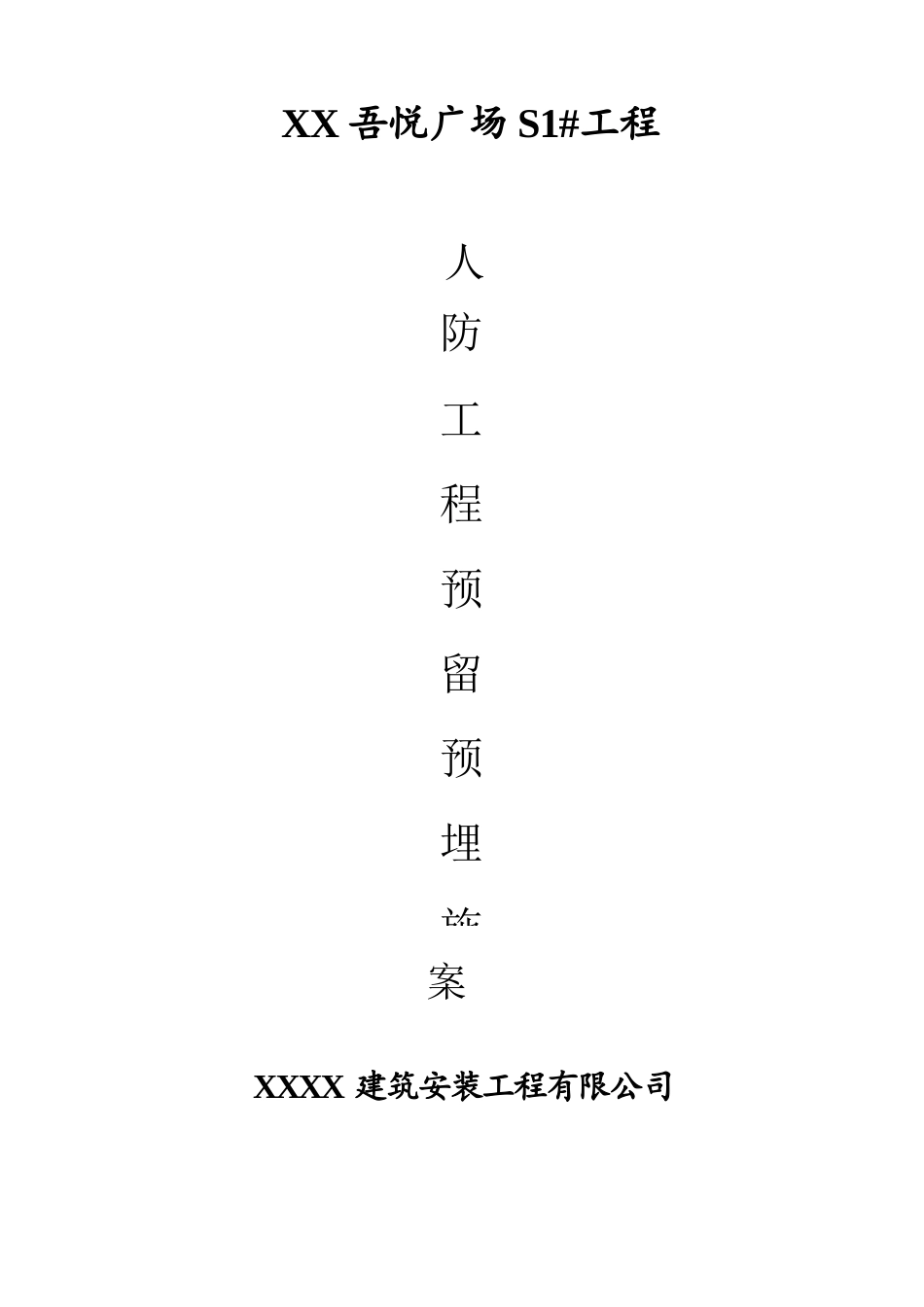

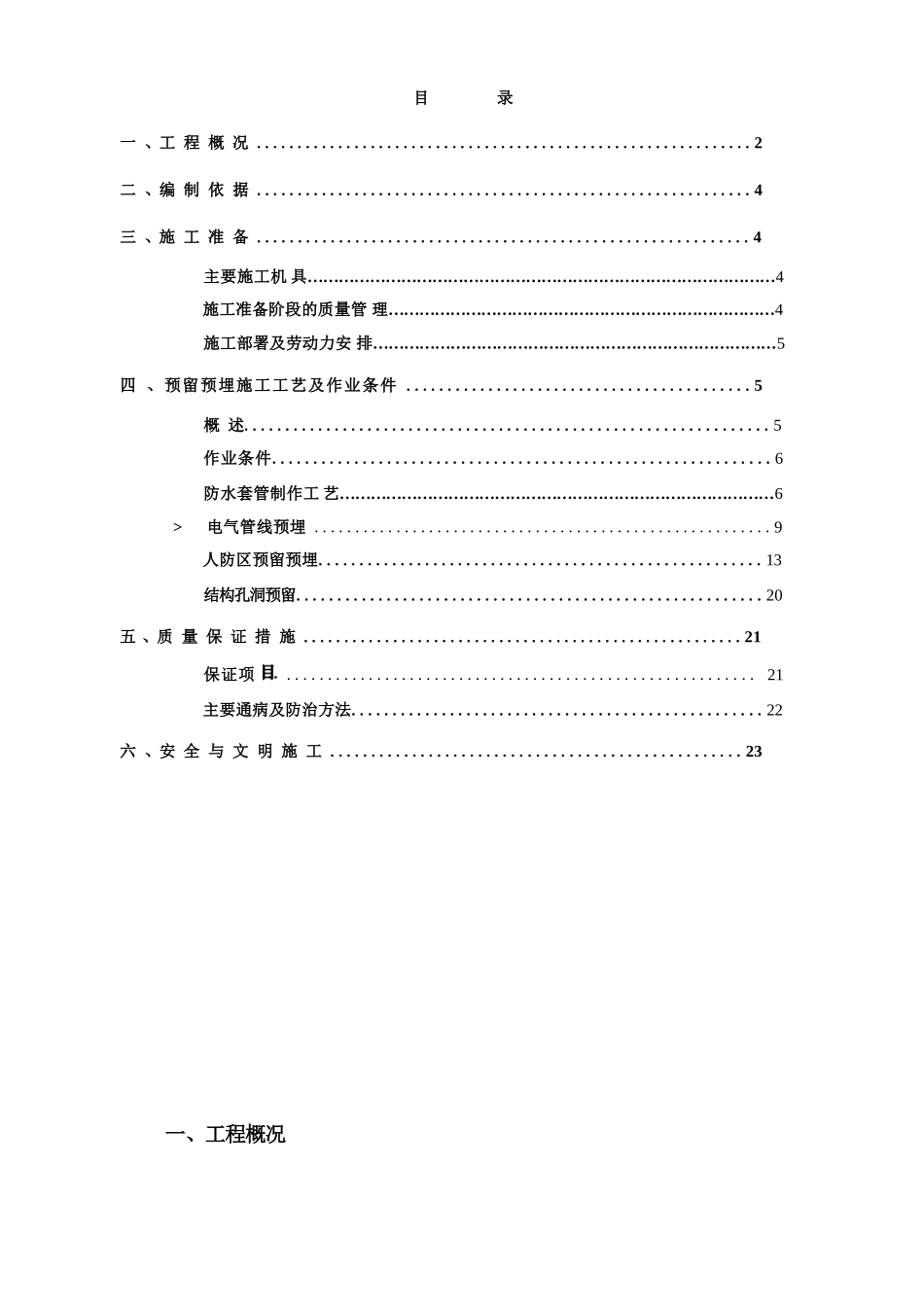

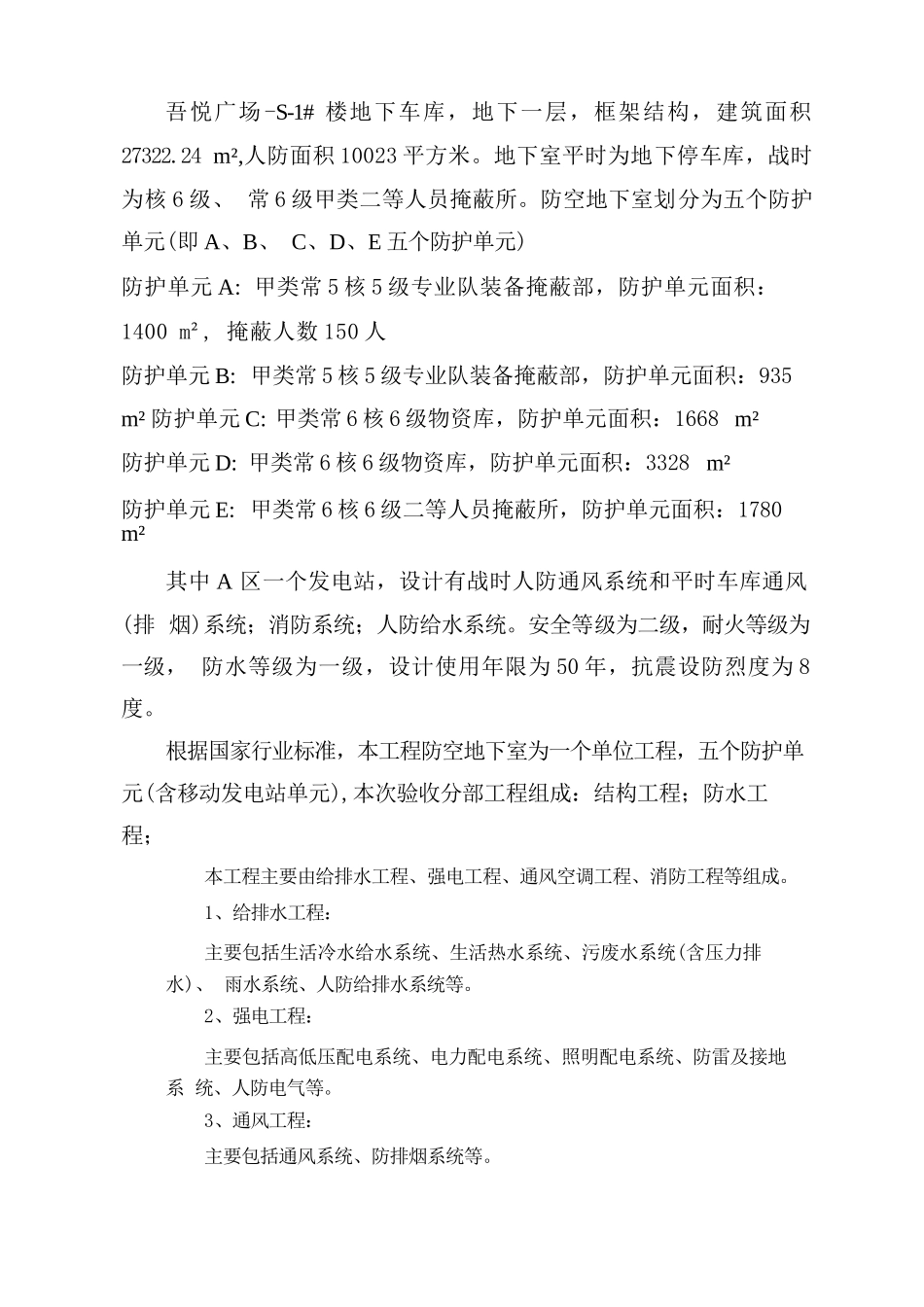

XX吾悦广场S1#工程人案XXXX建筑安装工程有限公司防工程预留预埋施目录一、工程概况.............................................................2二、编制依据.............................................................4三、施工准备............................................................4主要施工机具………………………………………………………………………………4施工准备阶段的质量管理…………………………………………………………………4施工部署及劳动力安排……………………………………………………………………5四、预留预埋施工工艺及作业条件..........................................5概述................................................................5作业条件.............................................................6防水套管制作工艺…………………………………………………………………………6>电气管线预埋........................................................9人防区预留预埋......................................................13结构孔洞预留.........................................................20五、质量保证措施......................................................21保证项.........................................................21主要通病及防治方法..................................................22六、安全与文明施工..................................................23一、工程概况吾悦广场-S-1#楼地下车库,地下一层,框架结构,建筑面积27322.24m²,人防面积10023平方米。地下室平时为地下停车库,战时为核6级、常6级甲类二等人员掩蔽所。防空地下室划分为五个防护单元(即A、B、C、D、E五个防护单元)防护单元A:甲类常5核5级专业队装备掩蔽部,防护单元面积:1400m²,掩蔽人数150人防护单元B:甲类常5核5级专业队装备掩蔽部,防护单元面积:935m²防护单元C:甲类常6核6级物资库,防护单元面积:1668m²防护单元D:甲类常6核6级物资库,防护单元面积:3328m²防护单元E:甲类常6核6级二等人员掩蔽所,防护单元面积:1780m²其中A区一个发电站,设计有战时人防通风系统和平时车库通风(排烟)系统;消防系统;人防给水系统。安全等级为二级,耐火等级为一级,防水等级为一级,设计使用年限为50年,抗震设防烈度为8度。根据国家行业标准,本工程防空地下室为一个单位工程,五个防护单元(含移动发电站单元),本次验收分部工程组成:结构工程;防水工程;本工程主要由给排水工程、强电工程、通风空调工程、消防工程等组成。1、给排水工程:主要包括生活冷水给水系统、生活热水系统、污废水系统(含压力排水)、雨水系统、人防给排水系统等。2、强电工程:主要包括高低压配电系统、电力配电系统、照明配电系统、防雷及接地系统、人防电气等。3、通风工程:主要包括通风系统、防排烟系统等。二、编制依据1、《建筑工程施工质量验收统一标准》GB50303-20132、《建筑工程质量检验评定统一标准》GB50300-20133、《建筑电气工程施工质量验收规范》GB50303-20154、《建筑给水排水及采暖工程施工质量验收规范》GB50242-20025、《通风与空调工程施工质量验收规范》GB50243-20166、《智能建筑工程质量验收规范》GB50339-20137、《综合布线系统工程验收规范》GB/T50312-20078、金色澜庭人防地下室项目施工图三、施工准备主要施工机具序号名称规格单位数量1电动套丝机DN50-100台12交流弧焊机BX-300A台13交流弧焊机BX-400A台15等离子弧割机LGK7-63B型台16电锤单用26型台27冲击电钻两用18型台28台钻D20-380台29气割机C100-30型套110切割机D400-380V台211砂轮机D250-220V台112液压弯管机DN32-100套113红外线定位仪M305847台2套丝板、管钳、手锯、手锤、活动扳手、捻口凿、大锤。水平尺、线坠、墨斗、小线、钢卷尺、角尺等。施工准备阶段的质量管理1、认真做好技术交底工作,按施工任务交代清楚施工图纸技术资料。2、进场的材料、设备的质量必须进行认真、细致的检查、检测。所有材料和设备要有材质证明或...
