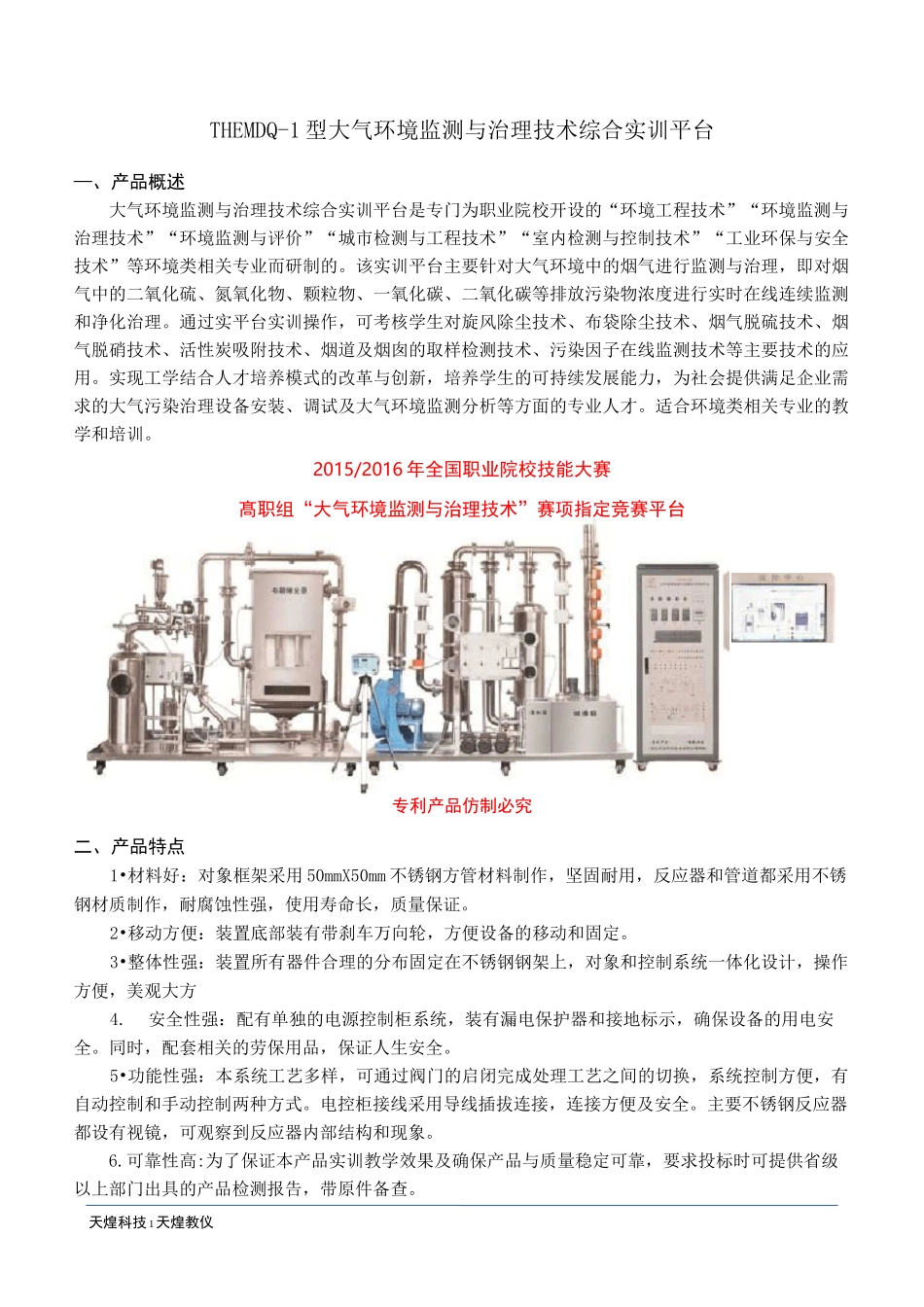

天煌科技 1天煌教仪THEMDQ-1 型大气环境监测与治理技术综合实训平台—、产品概述大气环境监测与治理技术综合实训平台是专门为职业院校开设的“环境工程技术”“环境监测与治理技术”“环境监测与评价”“城市检测与工程技术”“室内检测与控制技术”“工业环保与安全技术”等环境类相关专业而研制的。该实训平台主要针对大气环境中的烟气进行监测与治理,即对烟气中的二氧化硫、氮氧化物、颗粒物、一氧化碳、二氧化碳等排放污染物浓度进行实时在线连续监测和净化治理。通过实平台实训操作,可考核学生对旋风除尘技术、布袋除尘技术、烟气脱硫技术、烟气脱硝技术、活性炭吸附技术、烟道及烟囱的取样检测技术、污染因子在线监测技术等主要技术的应用。实现工学结合人才培养模式的改革与创新,培养学生的可持续发展能力,为社会提供满足企业需求的大气污染治理设备安装、调试及大气环境监测分析等方面的专业人才。适合环境类相关专业的教学和培训。2015/2016 年全国职业院校技能大赛髙职组“大气环境监测与治理技术”赛项指定竞赛平台专利产品仿制必究二、产品特点1•材料好:对象框架采用 50mmX50mm 不锈钢方管材料制作,坚固耐用,反应器和管道都采用不锈钢材质制作,耐腐蚀性强,使用寿命长,质量保证。2•移动方便:装置底部装有带刹车万向轮,方便设备的移动和固定。3•整体性强:装置所有器件合理的分布固定在不锈钢钢架上,对象和控制系统一体化设计,操作方便,美观大方4.安全性强:配有单独的电源控制柜系统,装有漏电保护器和接地标示,确保设备的用电安全。同时,配套相关的劳保用品,保证人生安全。5•功能性强:本系统工艺多样,可通过阀门的启闭完成处理工艺之间的切换,系统控制方便,有自动控制和手动控制两种方式。电控柜接线采用导线插拔连接,连接方便及安全。主要不锈钢反应器都设有视镜,可观察到反应器内部结构和现象。6.可靠性高:为了保证本产品实训教学效果及确保产品与质量稳定可靠,要求投标时可提供省级以上部门出具的产品检测报告,带原件备查。天煌科技 2天煌教仪7•规范性高:为了防止出现“三无产品”交货时提供设备制造厂商名称、商标及出厂合格证等齐全的相关信息。三、技术性能1•输入电压:三相四线(或五线)制 AC380V±10%50Hz2.工作环境:环境温度范围为 0°C〜+40°C、相对湿度<85%(25°C)3•系统容量:<3.0kVA4. 控制柜尺寸:700mmX600mmX1800mm5. 对象尺寸:4400mmX800mmX2200mm6. 监控平台尺寸:11...
