热电偶的工作原理及结构

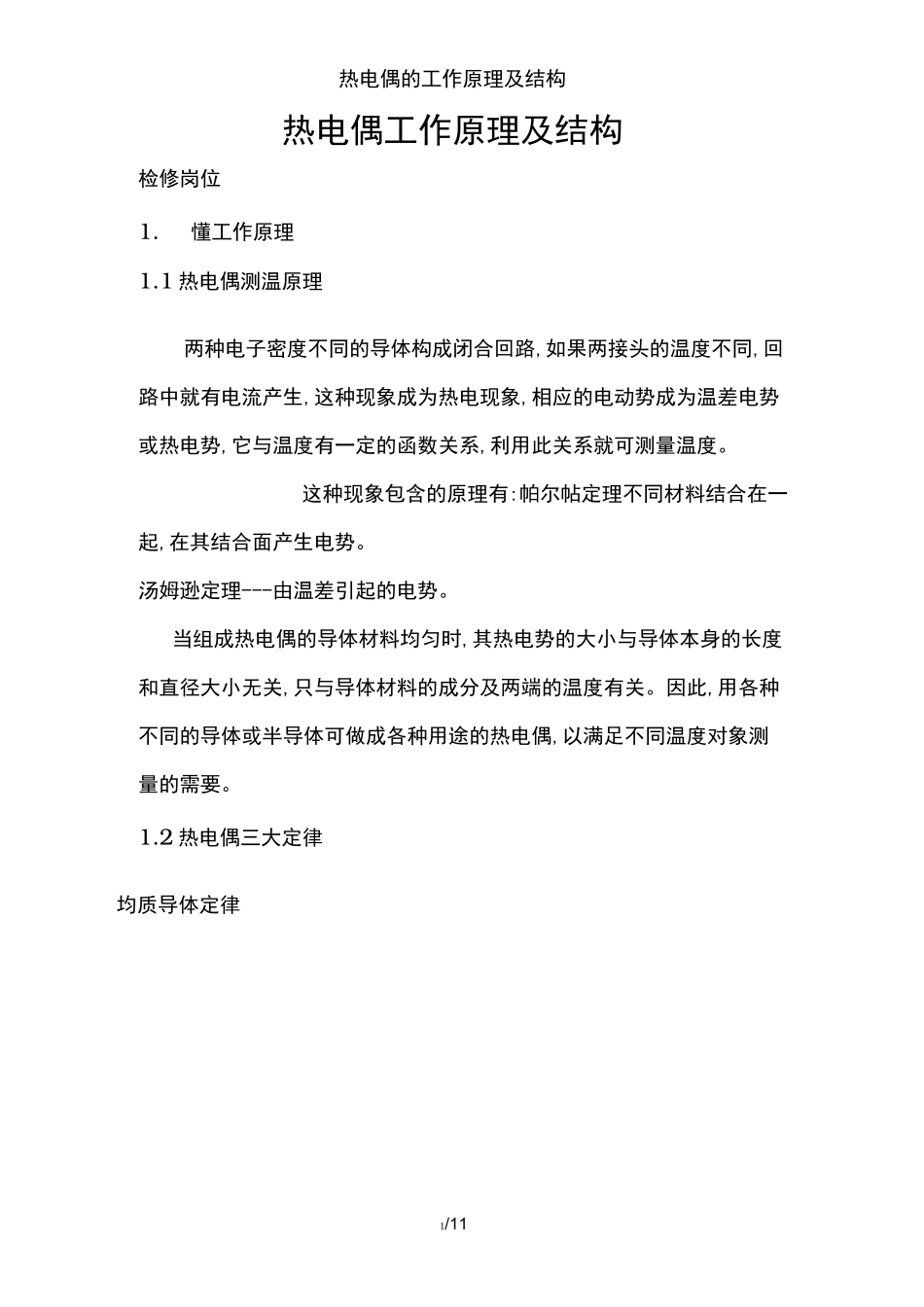

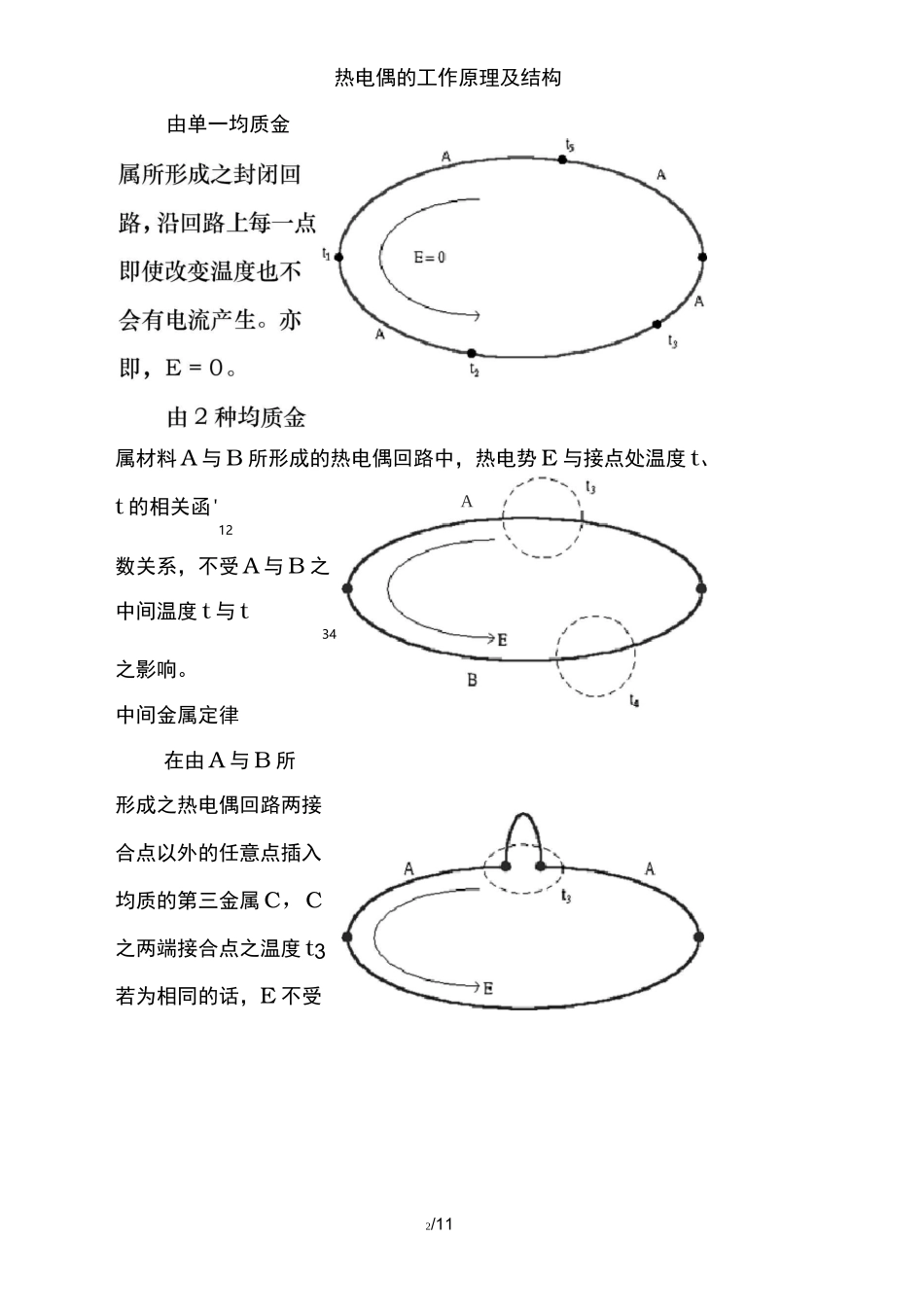

1/11热电偶的工作原理及结构热电偶工作原理及结构检修岗位1.懂工作原理1.1 热电偶测温原理两种电子密度不同的导体构成闭合回路,如果两接头的温度不同,回路中就有电流产生,这种现象成为热电现象,相应的电动势成为温差电势或热电势,它与温度有一定的函数关系,利用此关系就可测量温度。这种现象包含的原理有:帕尔帖定理不同材料结合在一起,在其结合面产生电势。汤姆逊定理---由温差引起的电势。当组成热电偶的导体材料均匀时,其热电势的大小与导体本身的长度和直径大小无关,只与导体材料的成分及两端的温度有关。因此,用各种不同的导体或半导体可做成各种用途的热电偶,以满足不同温度对象测量的需要。1.2 热电偶三大定律均质导体定律热电偶的工作原理及结构2/11属材料 A 与 B 所形成的热电偶回路中，热电势 E 与接点处温度 t、t 的相关函'12数关系，不受 A 与 B 之中间温度 t 与 t34之影响。中间金属定律在由 A 与 B 所形成之热电偶回路两接合点以外的任意点插入均质的第三金属 C，C之两端接合点之温度 t3若为相同的话，E 不受A由单一均质金热电偶的工作原理及结构3/11C 插入之影响。在由 A 与 B 所形成之热电偶回路，将 A与 B 的接合点开前接合点的温度相等的话，E 不受 C插入的影响。打开并插入均质的如右图所示，对由 A与 B 所形成"AC金属 C 时，A 与 C接合点的温度与打A之热电偶插入第 3B中间温度定律热电偶的工作原理及结构4/11的 E=0。如右图所示，A 与B 所形成之热电偶，两接合点之温度为 t1 与 t2 时之 Er为 E12,t2 与 t3 时如右图所示任意A之 E 为 E13 的话，E12+E23=E13。此时，称 t2 为中间温度。0°C 任意的温度t1、热电偶的工作原理及结构5/11t2、t3---tn 之热电动势，任意两点间之热电动势便可以计算求得。如右图所示，对于使用补偿导线之热电偶回路适用以上之观念。A 与 B 为热电偶，C 与 D 为 A、B 用之补偿导线，M为数字电压计，计算后可得下面关系式：E=EAB(t1)－EAB(t3)也就是说,M 所测定之电位差是由 t「t3 所决定，不受13t 之影响。22.懂设备结构2.1 热电偶的结构热电偶是有两根不同导体（或称电极）构成的.这两根导体一端焊接在一起,成为热端（或称工作端）,测温时将此端处于被测介质中。另一端称为冷端（或自由端）,接入二次仪表（显示仪表）或电测设备。a 普通型热电偶:是应用最多的,主要用来测量气体、蒸汽和液体等介质的温度。根据测温范围及...
