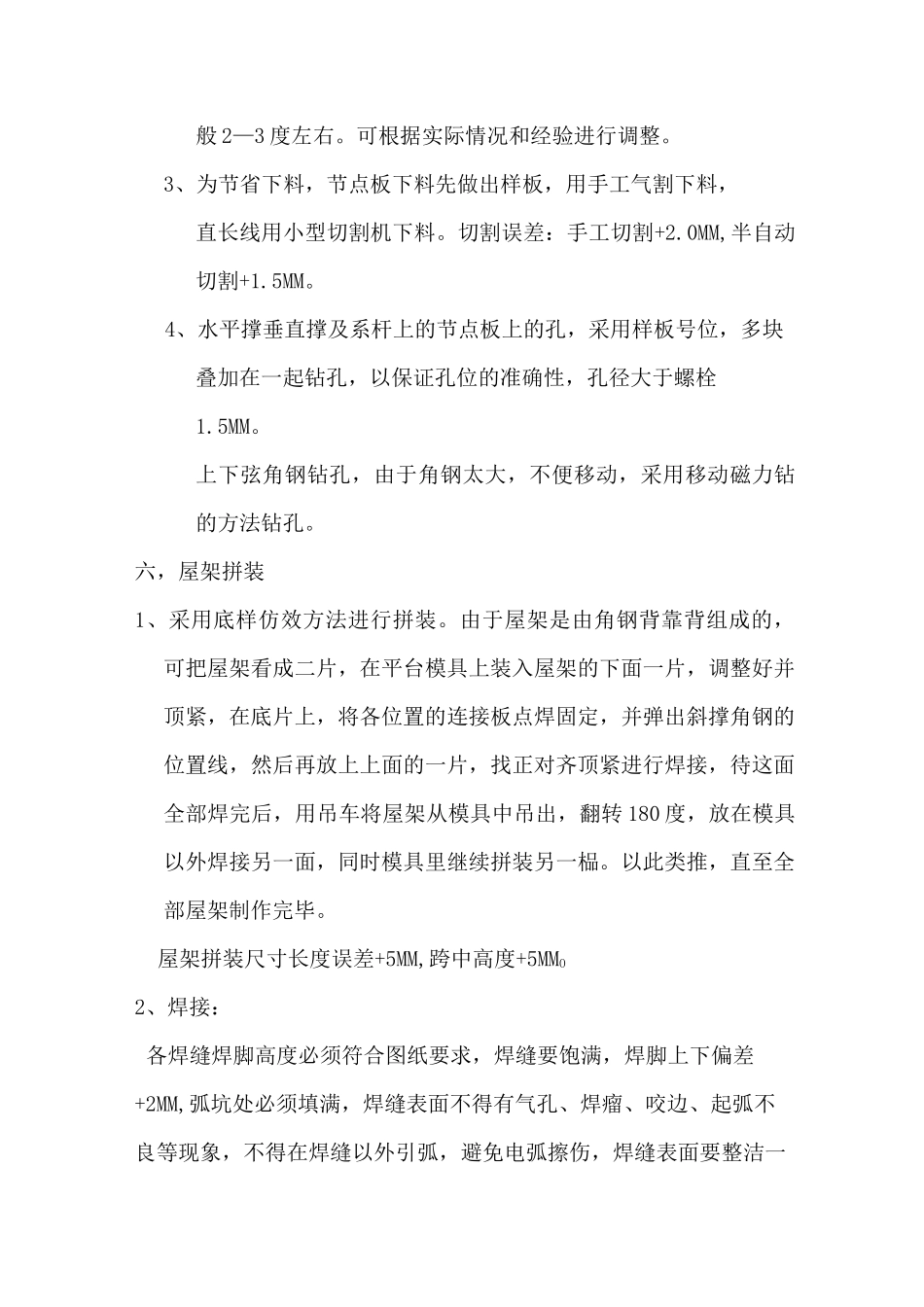

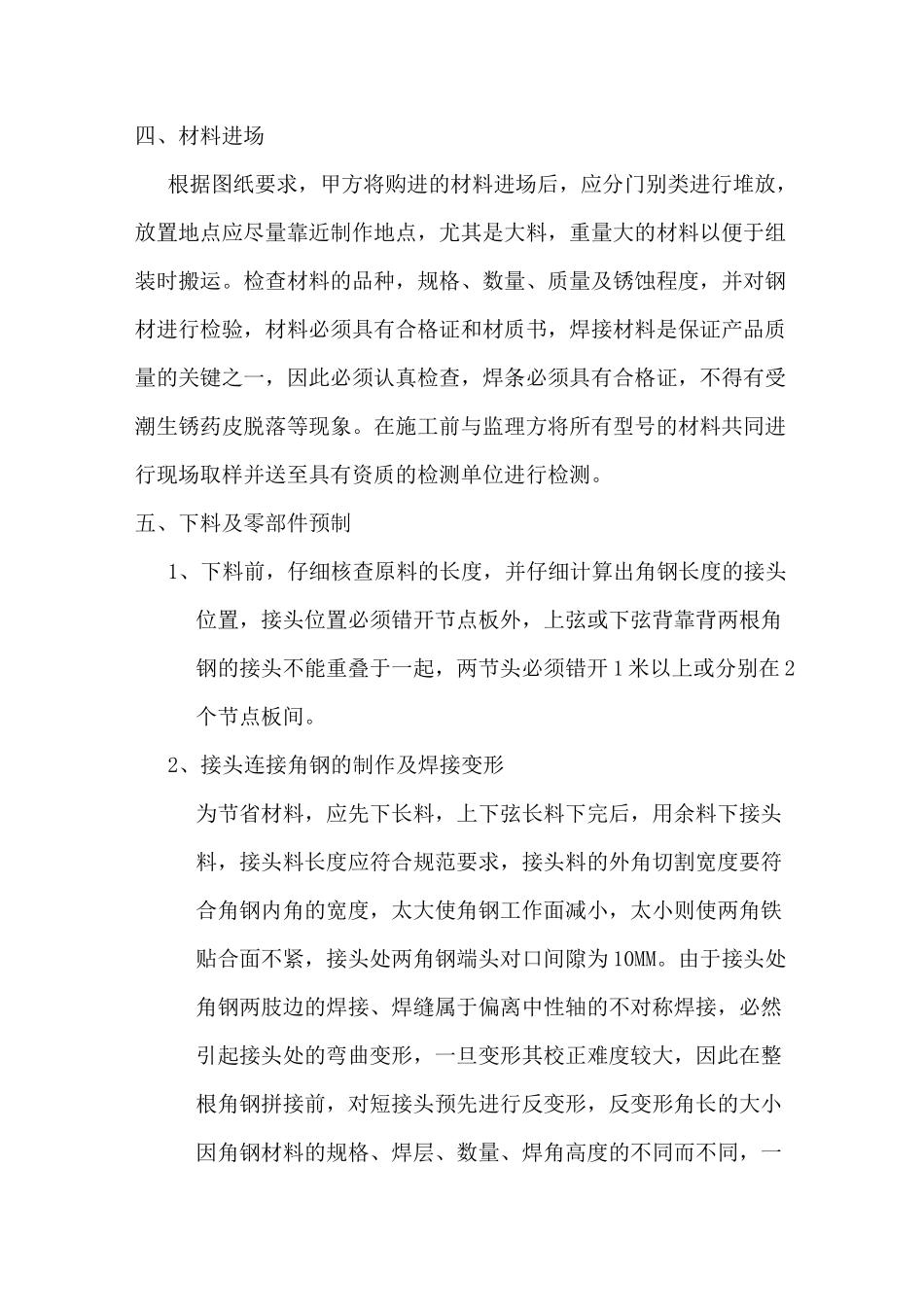

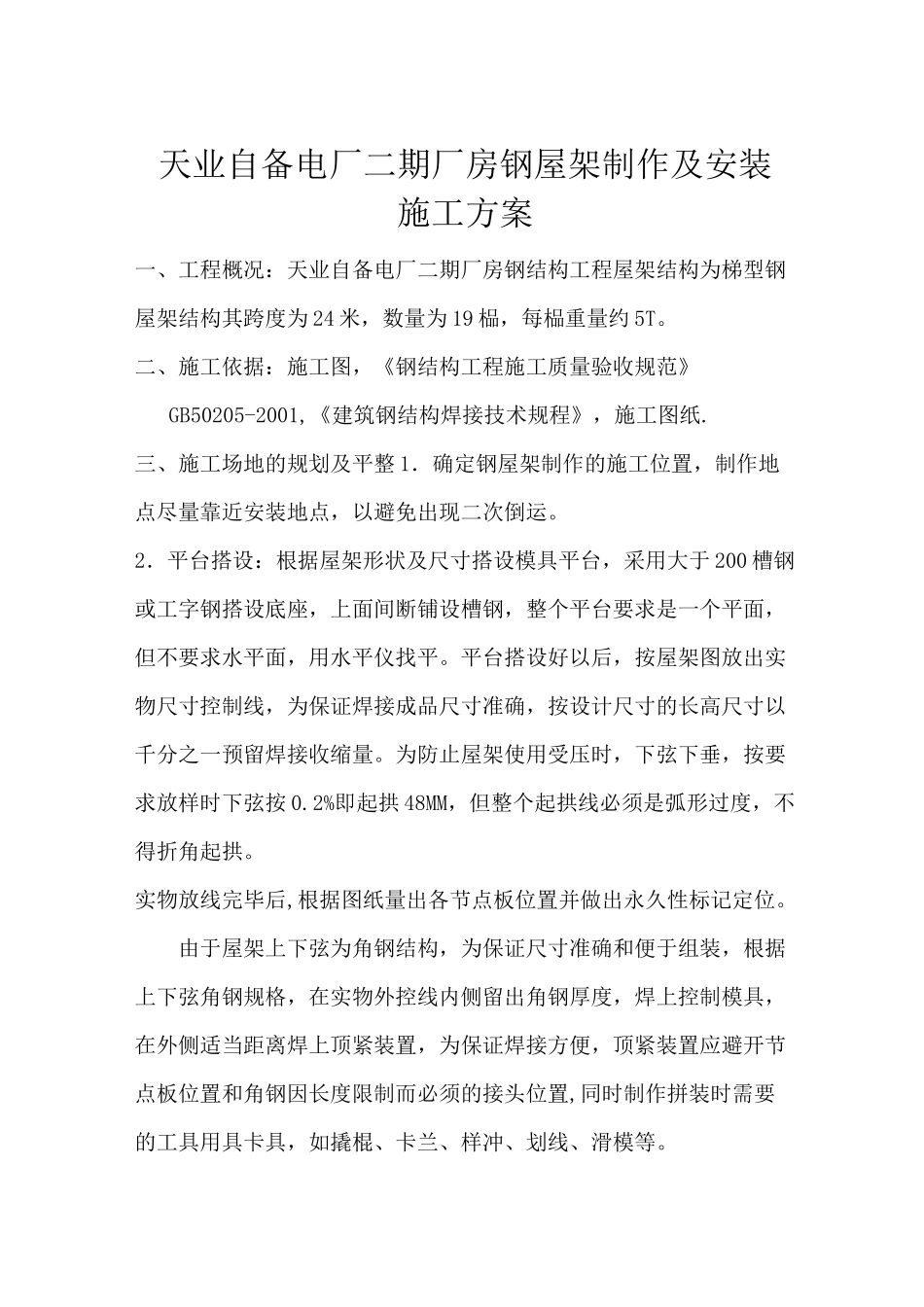

天业自备电厂二期厂房钢屋架制作及安装施工方案一、工程概况：天业自备电厂二期厂房钢结构工程屋架结构为梯型钢屋架结构其跨度为 24 米，数量为 19 榀，每榀重量约 5T。二、施工依据：施工图，《钢结构工程施工质量验收规范》GB50205-2001,《建筑钢结构焊接技术规程》，施工图纸.三、施工场地的规划及平整 1．确定钢屋架制作的施工位置，制作地点尽量靠近安装地点，以避免出现二次倒运。2．平台搭设：根据屋架形状及尺寸搭设模具平台，采用大于 200 槽钢或工字钢搭设底座，上面间断铺设槽钢，整个平台要求是一个平面，但不要求水平面，用水平仪找平。平台搭设好以后，按屋架图放出实物尺寸控制线，为保证焊接成品尺寸准确，按设计尺寸的长高尺寸以千分之一预留焊接收缩量。为防止屋架使用受压时，下弦下垂，按要求放样时下弦按 0.2%即起拱 48MM，但整个起拱线必须是弧形过度，不得折角起拱。实物放线完毕后,根据图纸量出各节点板位置并做出永久性标记定位。由于屋架上下弦为角钢结构，为保证尺寸准确和便于组装，根据上下弦角钢规格，在实物外控线内侧留出角钢厚度，焊上控制模具，在外侧适当距离焊上顶紧装置，为保证焊接方便，顶紧装置应避开节点板位置和角钢因长度限制而必须的接头位置,同时制作拼装时需要的工具用具卡具，如撬棍、卡兰、样冲、划线、滑模等。四、材料进场根据图纸要求，甲方将购进的材料进场后，应分门别类进行堆放，放置地点应尽量靠近制作地点，尤其是大料，重量大的材料以便于组装时搬运。检查材料的品种，规格、数量、质量及锈蚀程度，并对钢材进行检验，材料必须具有合格证和材质书，焊接材料是保证产品质量的关键之一，因此必须认真检查，焊条必须具有合格证，不得有受潮生锈药皮脱落等现象。在施工前与监理方将所有型号的材料共同进行现场取样并送至具有资质的检测单位进行检测。五、下料及零部件预制1、下料前，仔细核查原料的长度，并仔细计算出角钢长度的接头位置，接头位置必须错开节点板外，上弦或下弦背靠背两根角钢的接头不能重叠于一起，两节头必须错开 1 米以上或分别在 2个节点板间。2、接头连接角钢的制作及焊接变形为节省材料，应先下长料，上下弦长料下完后，用余料下接头料，接头料长度应符合规范要求，接头料的外角切割宽度要符合角钢内角的宽度，太大使角钢工作面减小，太小则使两角铁贴合面不紧，接头处两角钢端头对口间隙为 10MM。由于接头处角钢两肢边的焊接、焊缝属于偏离中性轴的不...
