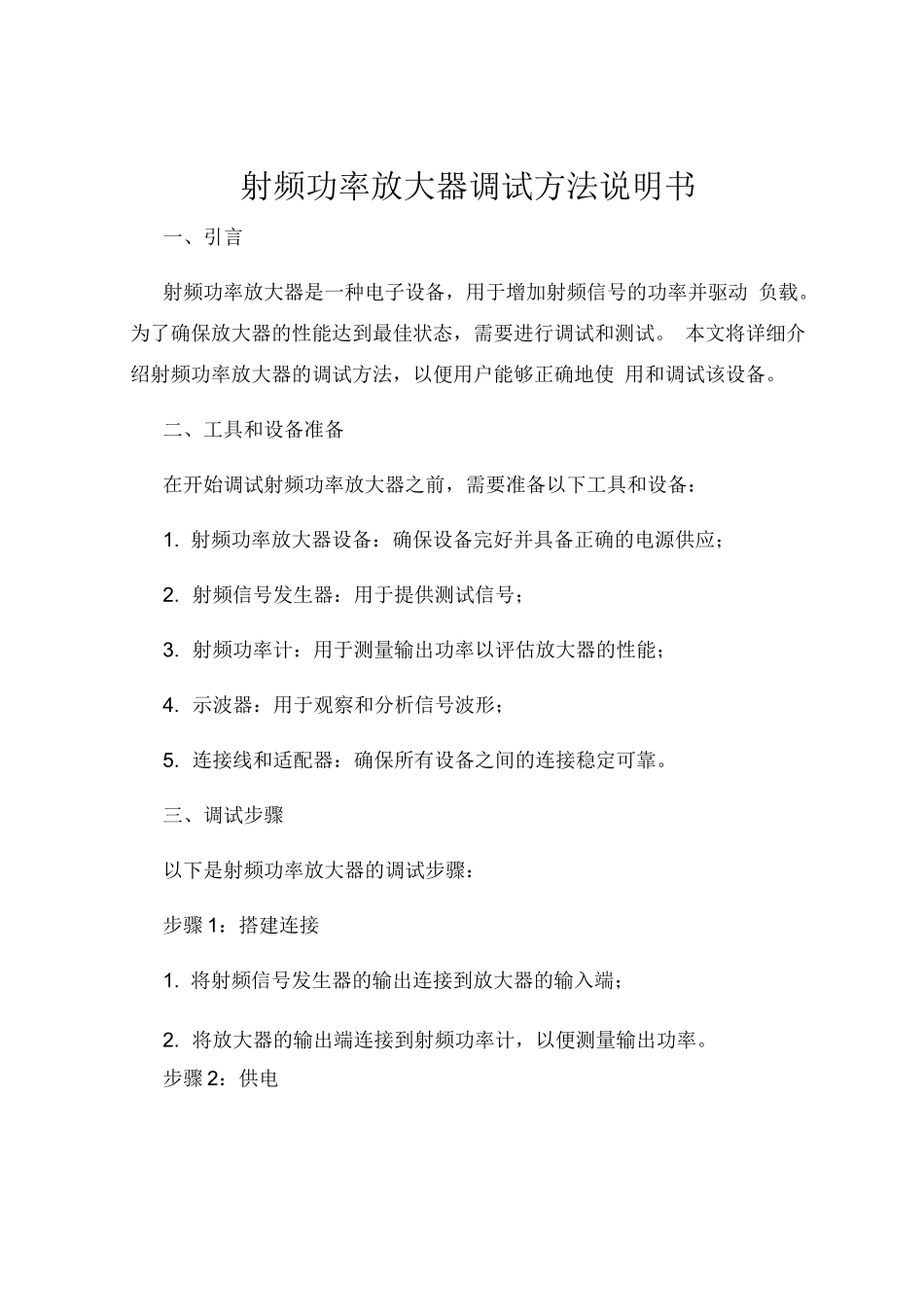

射频功率放大器调试方法说明书_第1页
1/3

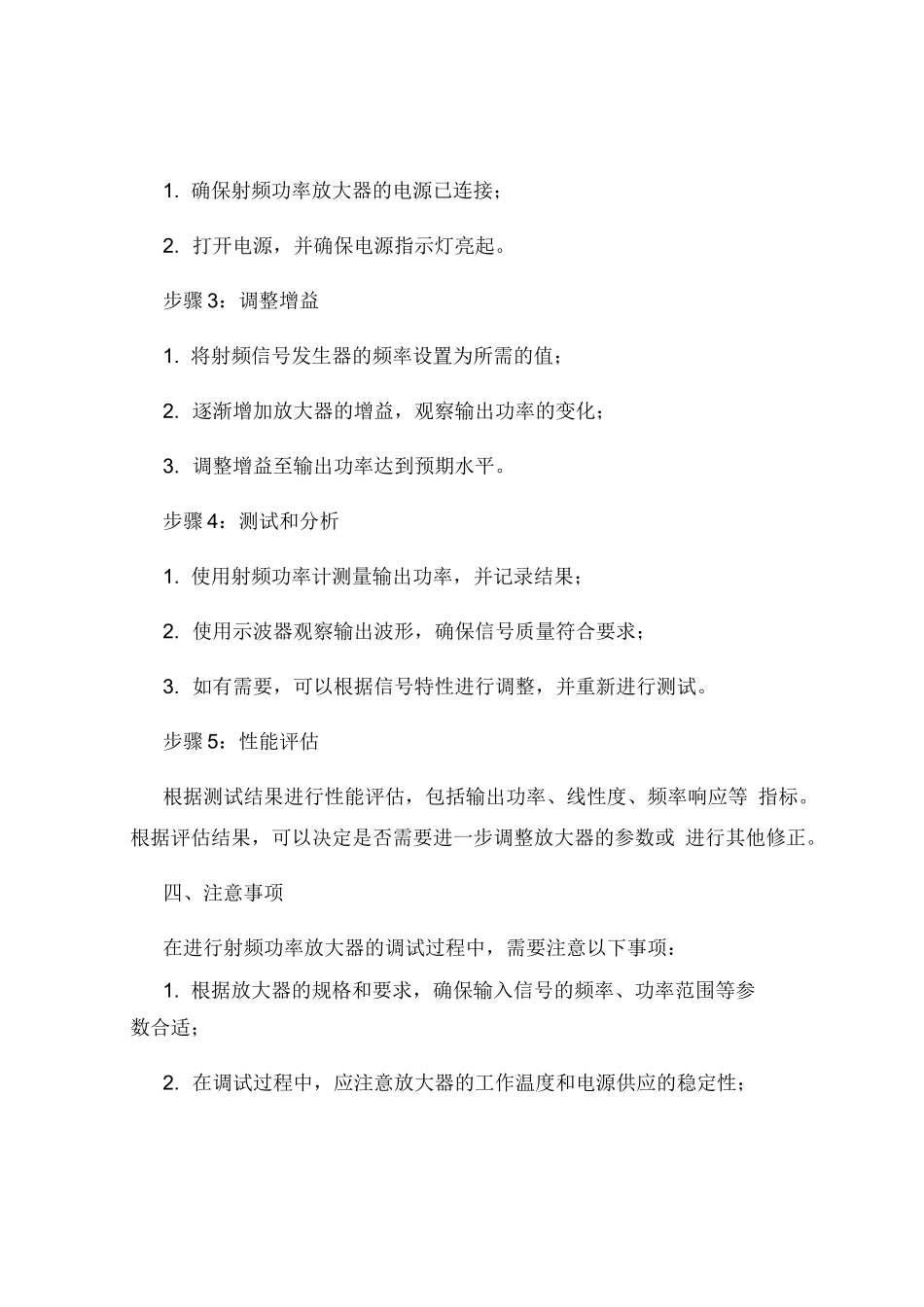

射频功率放大器调试方法说明书_第2页
2/3

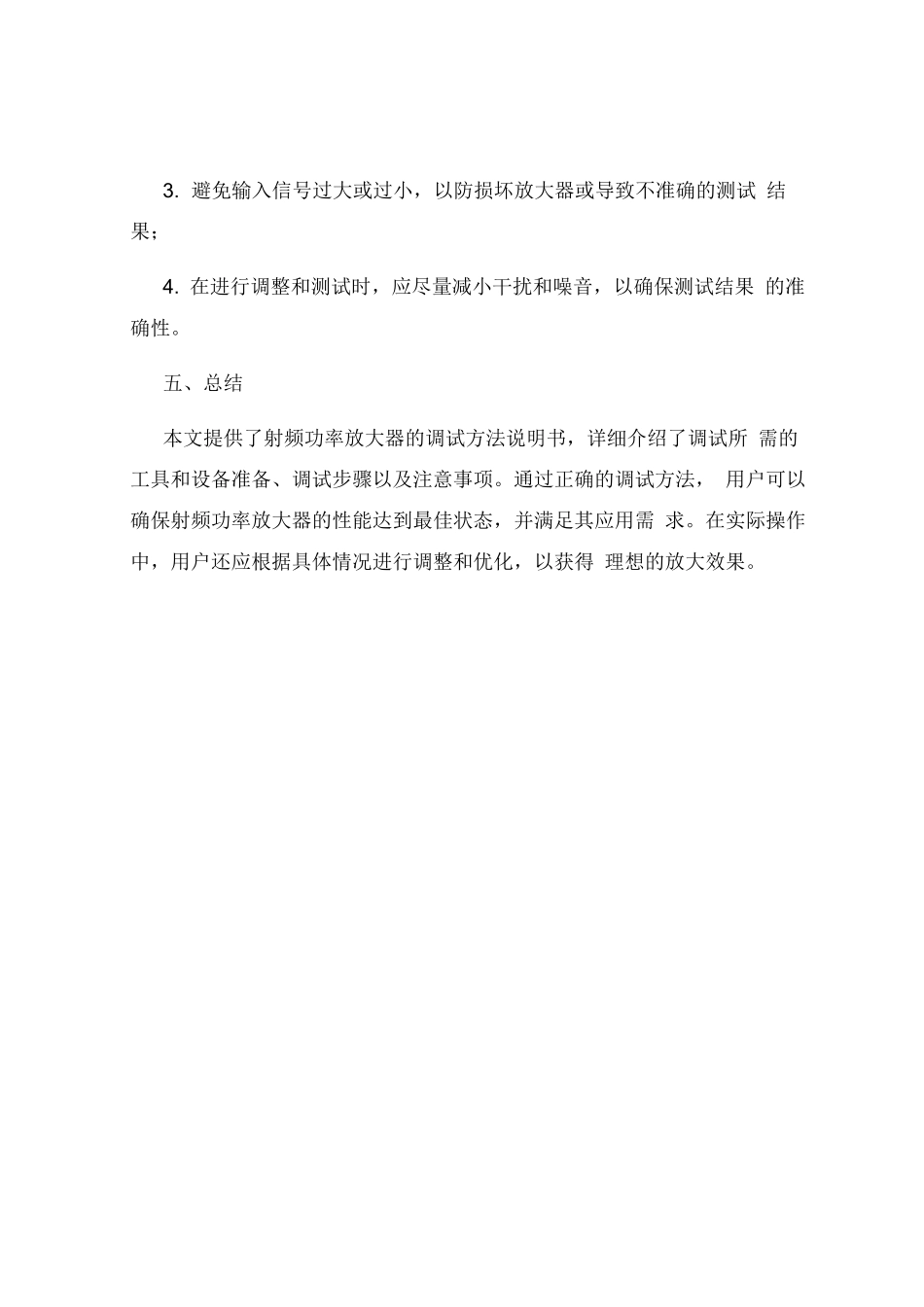

射频功率放大器调试方法说明书_第3页
3/3
射频功率放大器调试方法说明书一、引言射频功率放大器是一种电子设备,用于增加射频信号的功率并驱动负载。为了确保放大器的性能达到最佳状态,需要进行调试和测试。本文将详细介绍射频功率放大器的调试方法,以便用户能够正确地使用和调试该设备。二、工具和设备准备在开始调试射频功率放大器之前,需要准备以下工具和设备:1.射频功率放大器设备:确保设备完好并具备正确的电源供应;2.射频信号发生器:用于提供测试信号;3.射频功率计:用于测量输出功率以评估放大器的性能;4.示波器:用于观察和分析信号波形;5.连接线和适配器:确保所有设备之间的连接稳定可靠。三、调试步骤以下是射频功率放大器的调试步骤:步骤1:搭建连接1.将射频信号发生器的输出连接到放大器的输入端;2.将放大器的输出端连接到射频功率计,以便测量输出功率。步骤2:供电1.确保射频功率放大器的电源已连接;2.打开电源,并确保电源指示灯亮起。步骤3:调整增益1.将射频信号发生器的频率设置为所需的值;2.逐渐增加放大器的增益,观察输出功率的变化;3.调整增益至输出功率达到预期水平。步骤4:测试和分析1.使用射频功率计测量输出功率,并记录结果;2.使用示波器观察输出波形,确保信号质量符合要求;3.如有需要,可以根据信号特性进行调整,并重新进行测试。步骤5:性能评估根据测试结果进行性能评估,包括输出功率、线性度、频率响应等指标。根据评估结果,可以决定是否需要进一步调整放大器的参数或进行其他修正。四、注意事项在进行射频功率放大器的调试过程中,需要注意以下事项:1.根据放大器的规格和要求,确保输入信号的频率、功率范围等参数合适;2.在调试过程中,应注意放大器的工作温度和电源供应的稳定性;3.避免输入信号过大或过小,以防损坏放大器或导致不准确的测试结果;4.在进行调整和测试时,应尽量减小干扰和噪音,以确保测试结果的准确性。五、总结本文提供了射频功率放大器的调试方法说明书,详细介绍了调试所需的工具和设备准备、调试步骤以及注意事项。通过正确的调试方法,用户可以确保射频功率放大器的性能达到最佳状态,并满足其应用需求。在实际操作中,用户还应根据具体情况进行调整和优化,以获得理想的放大效果。
