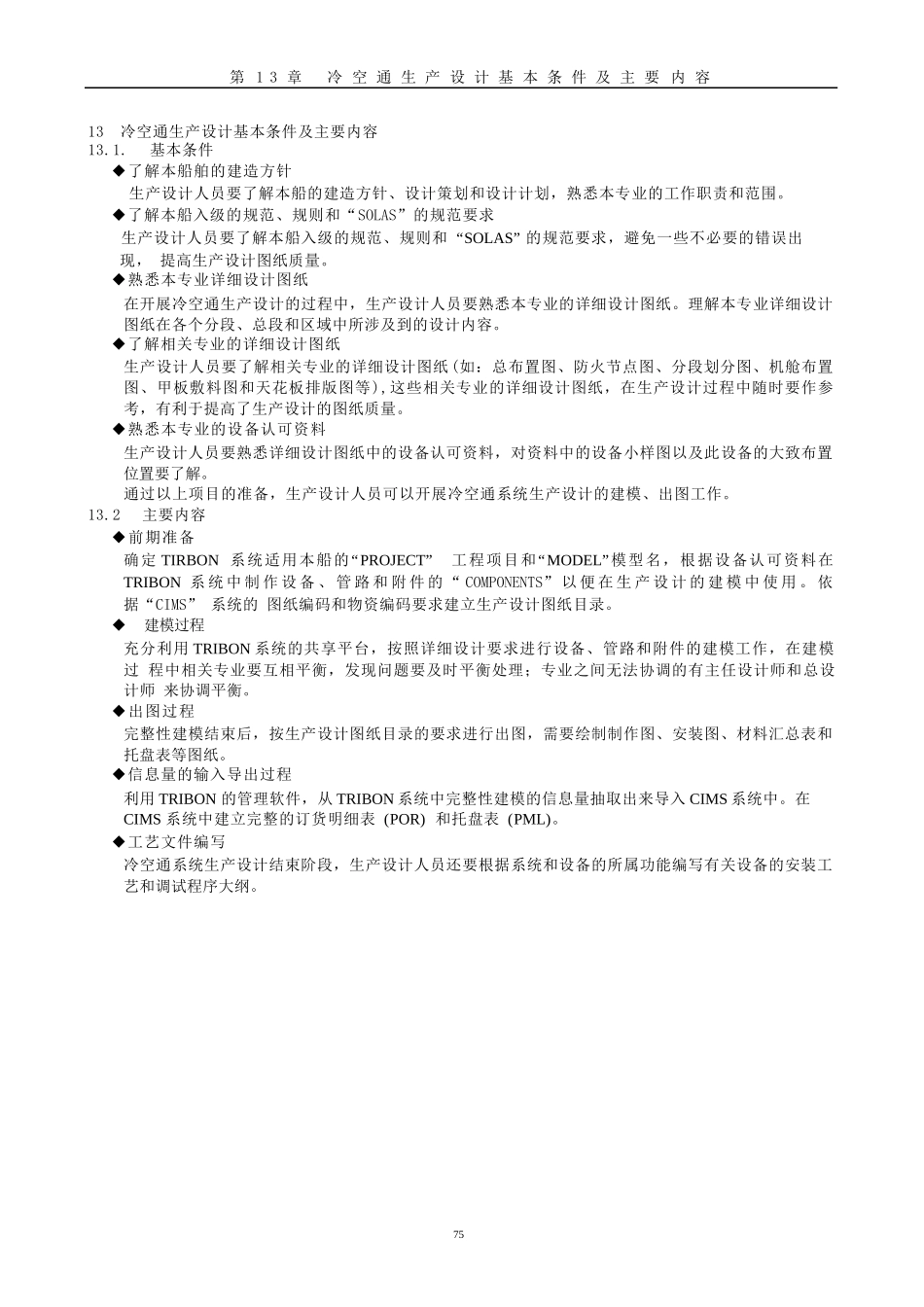

第13章冷空通生产设计基本条件及主要内容13冷空通生产设计基本条件及主要内容13.1.基本条件◆了解本船舶的建造方针生产设计人员要了解本船的建造方针、设计策划和设计计划，熟悉本专业的工作职责和范围。◆了解本船入级的规范、规则和“SOLAS”的规范要求生产设计人员要了解本船入级的规范、规则和“SOLAS”的规范要求，避免一些不必要的错误出现，提高生产设计图纸质量。◆熟悉本专业详细设计图纸在开展冷空通生产设计的过程中，生产设计人员要熟悉本专业的详细设计图纸。理解本专业详细设计图纸在各个分段、总段和区域中所涉及到的设计内容。◆了解相关专业的详细设计图纸生产设计人员要了解相关专业的详细设计图纸(如：总布置图、防火节点图、分段划分图、机舱布置图、甲板敷料图和天花板排版图等),这些相关专业的详细设计图纸，在生产设计过程中随时要作参考，有利于提高了生产设计的图纸质量。◆熟悉本专业的设备认可资料生产设计人员要熟悉详细设计图纸中的设备认可资料，对资料中的设备小样图以及此设备的大致布置位置要了解。通过以上项目的准备，生产设计人员可以开展冷空通系统生产设计的建模、出图工作。13.2主要内容◆前期准备确定TIRBON系统适用本船的“PROJECT”工程项目和“MODEL”模型名，根据设备认可资料在TRIBON系统中制作设备、管路和附件的“COMPONENTS”以便在生产设计的建模中使用。依据“CIMS”系统的图纸编码和物资编码要求建立生产设计图纸目录。◆建模过程充分利用TRIBON系统的共享平台，按照详细设计要求进行设备、管路和附件的建模工作，在建模过程中相关专业要互相平衡，发现问题要及时平衡处理；专业之间无法协调的有主任设计师和总设计师来协调平衡。◆出图过程完整性建模结束后，按生产设计图纸目录的要求进行出图，需要绘制制作图、安装图、材料汇总表和托盘表等图纸。◆信息量的输入导出过程利用TRIBON的管理软件，从TRIBON系统中完整性建模的信息量抽取出来导入CIMS系统中。在CIMS系统中建立完整的订货明细表(POR)和托盘表(PML)。◆工艺文件编写冷空通系统生产设计结束阶段，生产设计人员还要根据系统和设备的所属功能编写有关设备的安装工艺和调试程序大纲。75第14章冷空通生产设计图设绘要领14冷通风生产设计图设绘要领14.1冷空通设备安装图设绘要领14.1.1设计依据◆冷空通系统的详细设计布置图。◆冷空通系统的设备资料图。◆冷空通系统的设备基座图。◆冷空通系统的设备安装处所的船体结构图。14.1.2设计准则◆设备资料是否符合建造规格书要求。◆设备资料是否已得到船东或船检的认可。◆设备布置位置是否已得到船东或船检的认可。◆考虑设备的安装维修空间。14.1.3设绘内容和方法冷空通系统中设备安装图主要包括中央空调器、空调压缩机组、柜式空调机、冷藏压缩机组和各类通风机等设备安装。1)中央空调器安装图◆根据中央空调器设备资料核对基座图和其在空调器室布置图中的定位尺寸是否符合要求。◆按照中央空调器设备资料进行TRIBON建模，根据空调器室布置图把空调器模型放到指定位置。◆安装图中详细地表达出中央空调器的安装要求，安装定位尺寸与布置图要吻合，并将其基座、空调器室围壁等用点划线表示出来。2)空调压缩机组安装图◆根据空调压缩机组设备资料核对基座图和其在详细布置图中的定位尺寸是否符合要求。◆按照空调压缩机组设备资料进行TRIBON建模，根据空调压缩机组详细布置图把空调压缩机组模型放到指定位置。◆安装图中详细地表达出空调压缩机组的安装要求，安装定位尺寸与布置图要吻合，并将其基座、处所围壁等用点划线表示出来。◆若空调压缩机组底座上要配用避震块时，要在安装图上表达出来。3)冷藏压缩机组安装图◆根据冷藏压缩机组设备资料核对基座图和其在详细布置图中的定位尺寸是否符合要求。◆按照冷藏压缩机组设备资料进行TRIBON建模，根据冷藏压缩机组详细布置图把冷藏压缩机组模型放到指定位置。◆安装图中详细地表达出冷藏压缩机组的安装要求，安装定位尺寸与布置图要吻合，并将其基座、处所围壁等用点划线表示出来。◆若冷藏压缩机组底座上要配用避震块时，要在安装图上表达出来。4)柜式空调机安装图◆根据...
