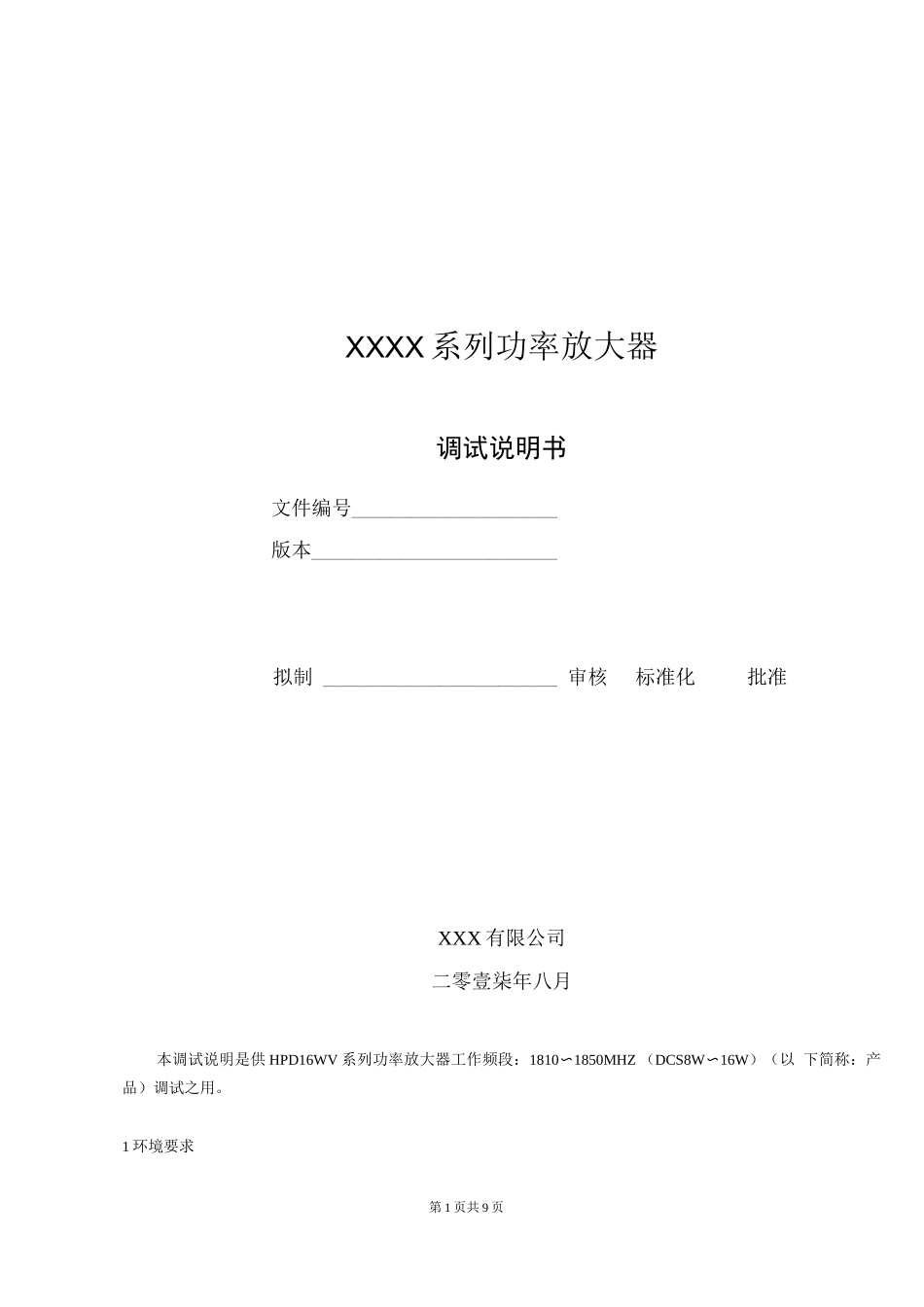

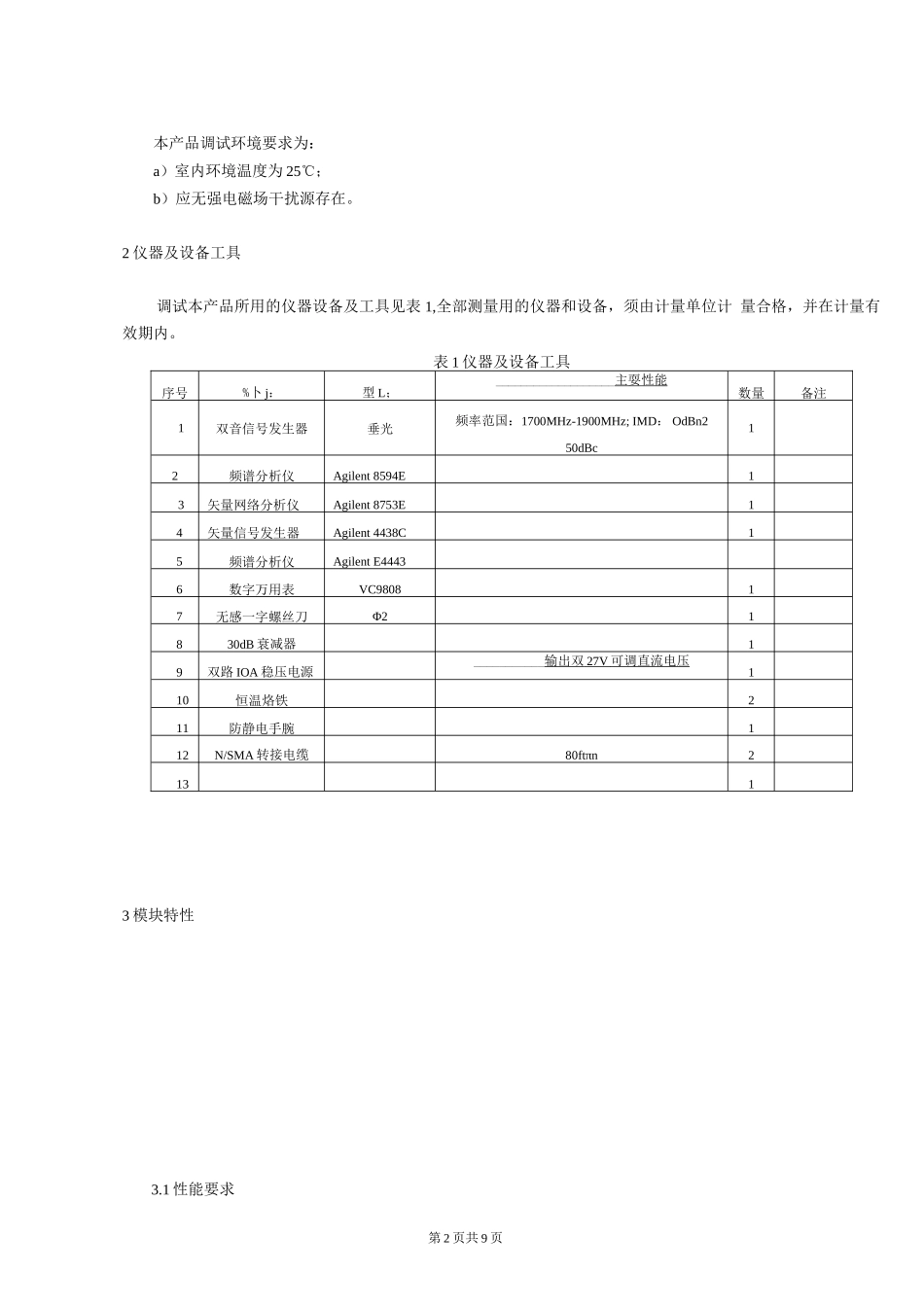

第1页共9页XXXX系列功率放大器调试说明书文件编号_____________________版本_________________________拟制________________________审核标准化批准XXX有限公司二零壹柒年八月本调试说明是供HPD16WV系列功率放大器工作频段：1810〜1850MHZ（DCS8W〜16W）（以下简称：产品）调试之用。1环境要求3.1性能要求第2页共9页本产品调试环境要求为：a）室内环境温度为25℃；b）应无强电磁场干扰源存在。2仪器及设备工具调试本产品所用的仪器设备及工具见表1,全部测量用的仪器和设备，须由计量单位计量合格，并在计量有效期内。表1仪器及设备工具序号%卜j：型L；___________________主耍性能___________________数量备注1双音信号发生器垂光频率范国：1700MHz-1900MHz;IMD：OdBn250dBc12频谱分析仪Agilent8594E13矢量网络分析仪Agilent8753E14矢量信号发生器Agilent4438C15频谱分析仪AgilentE44436数字万用表VC980817无感一字螺丝刀Φ21830dB衰减器19双路IOA稳压电源___________输出双27V可调直流电压___________110恒温烙铁211防静电手腕112N/SMA转接电缆80ftπn21313模块特性第3页共9页性能要求见表2o表2性能要求编号测试项目性能指标要求备注3.1.1工作频率MHz1810〜18503.1.2增益dB40±1、50±1、55+1（增益以实际耍求为准）3.1.3最大输出功率dBm39土1、42±1（功率以实际耍求为准）3.1.4带内波动dB≤±0.5移动段、联通段分别测试3.1.5IMD3dBc2+42dEkn45适用XXX型号IMD3dBc2+39dEkn45适用XXX型号3.1.6带外抑制dBm\15偏岗工作频段50MHz带外3.1.7二次谐波dBc\503.1.8三次谐波dBc\603.1.9最大输入不破坏电平dBm+103.1.10ALC调节范国dBm+20〜+453.1.11ALC控制范围dB>25在所控制功率处，输入再增加22OdB时,输出功率应继续保持在2dB之内;在所控制功率处输入再增加?1OdB时交调指标不能恶化3.1.12增益调节范围dB31增益调节步长IdB3.1.13增益调节误差增益调节步长误差（±IdB/每步长；0〜IOdB范围内，总误差（±IdB;IOdB〜20dB范围内，总误差≤±ldB:大于20dB范围内，总误差这±1.5dB_________________________________3.1.14附加调制抑制dBc70输出+42dBm∕ch3.1.15电压驻波比≤1.43.1.16增益温度稳定度dB≤33.1.17ImaxA≤3.542dEkn339dEkn第4页共9页3.2结构特征产品结构特征见图1。3.3监控接口定义监控接口定义见表3。表3监控接口定义（因是二次改板，各管脚功能最终需由贵公司定义）接口名称接口规格界面___________定义____________________________界面电平_________________监控接口DB15∕Male(两排)PinlPAldB低电平"0"衰减；高电平"1”正常Pin2PA2dBPin3PA4dBPin4PA8dBPin5PAl6dBPin6P/M输出功率指示列表满功率3.5V,0.IV/dBPin7驻波比值指示列表满功率反射；3.5V,0.IV/dBPinS温度指示20m∖7,C,公式：Vtm=3X(TXIO+500)mV,温度检测范围：-40C〜125C__________________________________________Pin9功放开关使能低电平"0"开功放；高电平"1"关功放PinlO0/MF故障告警Pinll__________超温■警Pinl2ALC告警Pinl3GNDPinl4NCPinl5NC4调试方法、步骤和注意事项4.1调试准备a）进行调试操作时，应注意保护被测产品整洁,不被划伤,防止碰撞或跌落!b）调试产品前，测试人员应事先作好防静电保护措施。c）带上防静电手腕，检查仪器、电源的接地端是否良好。4.2静电测试以下所有元器件位置测试均按《HPD16WV1.1.pcb）》设计文件进行。在不加电条件下，测试产品上各元器件的焊接情况，各焊盘的短接和开路状态及器件的性能状态。4.2.1检查各元器件或焊盘的引脚不应对地短路。方法：目测。a）各引脚、焊盘是否对地短路。b）将万用表拨到检测二极管档进行检测，一只表笔对地短接，另一只则测试各被测元器件引脚及被测焊盘，若有短路现象，则万用表会发出"嘀嘀•••"声，并显示00；需检查的器件及焊盘有：ICl〜IC5；Ul〜U6；第S页共9页U207-U209；U203；U201；；Q2；UH；ZIA；ZlB等。5.2.2检查各元器件或焊盘各引脚是否相互短路。方法：目测。a）各引脚、焊盘之间是否相互短路。b）将万用表拨到检测二极管档进行检测，两表笔应分别接在被测两相邻引脚或焊盘上,若出现相互短路现象，则万用表会发出"嘀嘀...”声，并...
