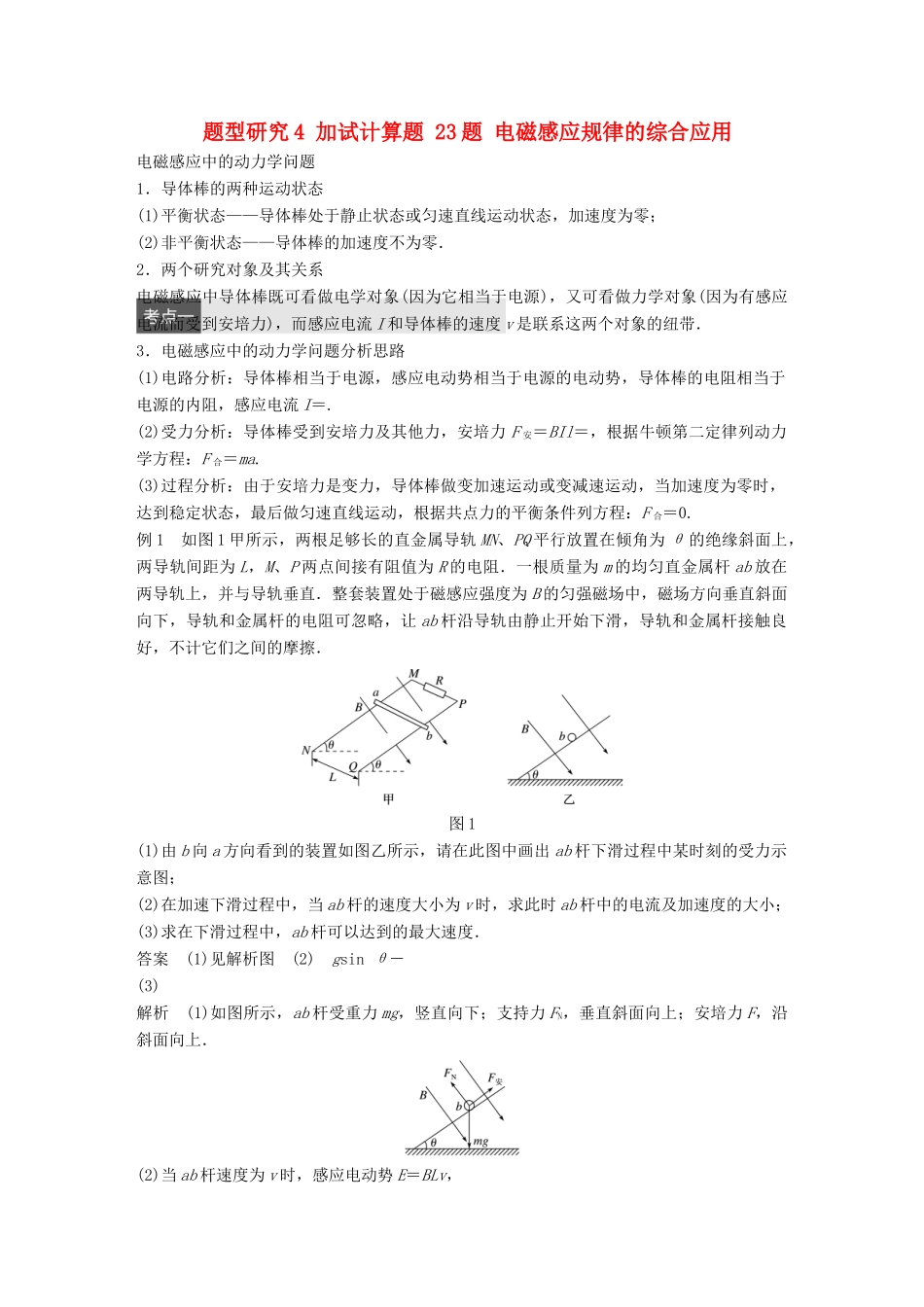

题型研究4加试计算题23题电磁感应规律的综合应用电磁感应中的动力学问题1．导体棒的两种运动状态(1)平衡状态——导体棒处于静止状态或匀速直线运动状态，加速度为零；(2)非平衡状态——导体棒的加速度不为零．2．两个研究对象及其关系电磁感应中导体棒既可看做电学对象(因为它相当于电源)，又可看做力学对象(因为有感应电流而受到安培力)，而感应电流I和导体棒的速度v是联系这两个对象的纽带．3．电磁感应中的动力学问题分析思路(1)电路分析：导体棒相当于电源，感应电动势相当于电源的电动势，导体棒的电阻相当于电源的内阻，感应电流I＝.(2)受力分析：导体棒受到安培力及其他力，安培力F安＝BIl＝，根据牛顿第二定律列动力学方程：F合＝ma.(3)过程分析：由于安培力是变力，导体棒做变加速运动或变减速运动，当加速度为零时，达到稳定状态，最后做匀速直线运动，根据共点力的平衡条件列方程：F合＝0.例1如图1甲所示，两根足够长的直金属导轨MN、PQ平行放置在倾角为θ的绝缘斜面上，两导轨间距为L，M、P两点间接有阻值为R的电阻．一根质量为m的均匀直金属杆ab放在两导轨上，并与导轨垂直．整套装置处于磁感应强度为B的匀强磁场中，磁场方向垂直斜面向下，导轨和金属杆的电阻可忽略，让ab杆沿导轨由静止开始下滑，导轨和金属杆接触良好，不计它们之间的摩擦．图1(1)由b向a方向看到的装置如图乙所示，请在此图中画出ab杆下滑过程中某时刻的受力示意图；(2)在加速下滑过程中，当ab杆的速度大小为v时，求此时ab杆中的电流及加速度的大小；(3)求在下滑过程中，ab杆可以达到的最大速度．答案(1)见解析图(2)gsinθ－(3)解析(1)如图所示，ab杆受重力mg，竖直向下；支持力FN，垂直斜面向上；安培力F，沿斜面向上．(2)当ab杆速度为v时，感应电动势E＝BLv，此时电路中电流I＝＝，ab杆受到的安培力F安＝BIL＝，根据牛顿第二定律，有ma＝mgsinθ－F安＝mgsinθ－a＝gsinθ－(3)当a＝0时，ab杆有最大速度vm＝.用“四步法”分析电磁感应中的动力学问题解决电磁感应中的动力学问题的一般思路是“先电后力”，具体思路如下：(1)进行“源”的分析——分离出电路中由电磁感应所产生的电源，求出电源的参数E和r.(2)进行“路”的分析——分析电路结构，明确串、并联的关系，求出相关部分的电流大小，以便求解安培力．(3)“力”的分析——分析研究对象(常是金属杆、导体线圈等)的受力情况，尤其注意其所受的安培力．(4)进行“运动”状态的分析——根据力和运动的关系，判断出正确的运动模型．变式题组1．(2015·浙江10月选考·22)如图2甲所示，质量m＝3.0×10－3kg的“”形金属细框竖直放置在两水银槽中，“”形框的水平细杆CD长l＝0.20m，处于磁感应强度大小B1＝1.0T，方向水平向右的匀强磁场中．有一匝数n＝300匝，面积S＝0.01m2的线圈通过开关K与两水银槽相连．线圈处于与线圈平面垂直的、沿竖直方向的匀强磁场中，其磁感应强度B2的大小随时间t变化的关系如图乙所示．(g取10m/s2)图2(1)求0～0.10s线圈中的感应电动势大小．(2)t＝0.22s时闭合开关K，若细杆CD所受安培力方向竖直向上，判断CD中的电流方向及磁感应强度B2的方向．(3)t＝0.22s时闭合开关K，若安培力远大于重力，细框跳起的最大高度h＝0.20m，求通过细杆CD的电荷量．答案(1)30V(2)C→D向上(3)0.03C解析(1)由电磁感应定律E＝n得E＝nS＝30V(2)电流方向C→D，B2方向向上(3)由牛顿第二定律F＝ma＝m(或由动量定理FΔt＝mv－0)，安培力F＝IB1l，ΔQ＝IΔt，v2＝2gh，得ΔQ＝＝0.03C.2．(2016·浙江10月学考·22)为了探究电动机转速与弹簧伸长量之间的关系，小明设计了如图所示的装置．半径为l的圆形金属导轨固定在水平面上，一根长也为l、电阻为R的金属棒ab一端与导轨接触良好，另一端固定在圆心处的导电转轴OO′上，由电动机A带动旋转．在金属导轨区域内存在垂直于导轨平面，大小为B1、方向竖直向下的匀强磁场．另有一质量为m、电阻为R的金属棒cd用轻质弹簧悬挂在竖直平面内，并与固定在竖直平面内的“U”型导轨保持良好接触，导轨间距为l，底部接阻值也为R的电阻，处于大小为B2、方向垂直导轨平面向里的匀强磁场中．从圆形金属导轨引出导线和通过...
