游泳馆钢网架拆除方案VIP免费

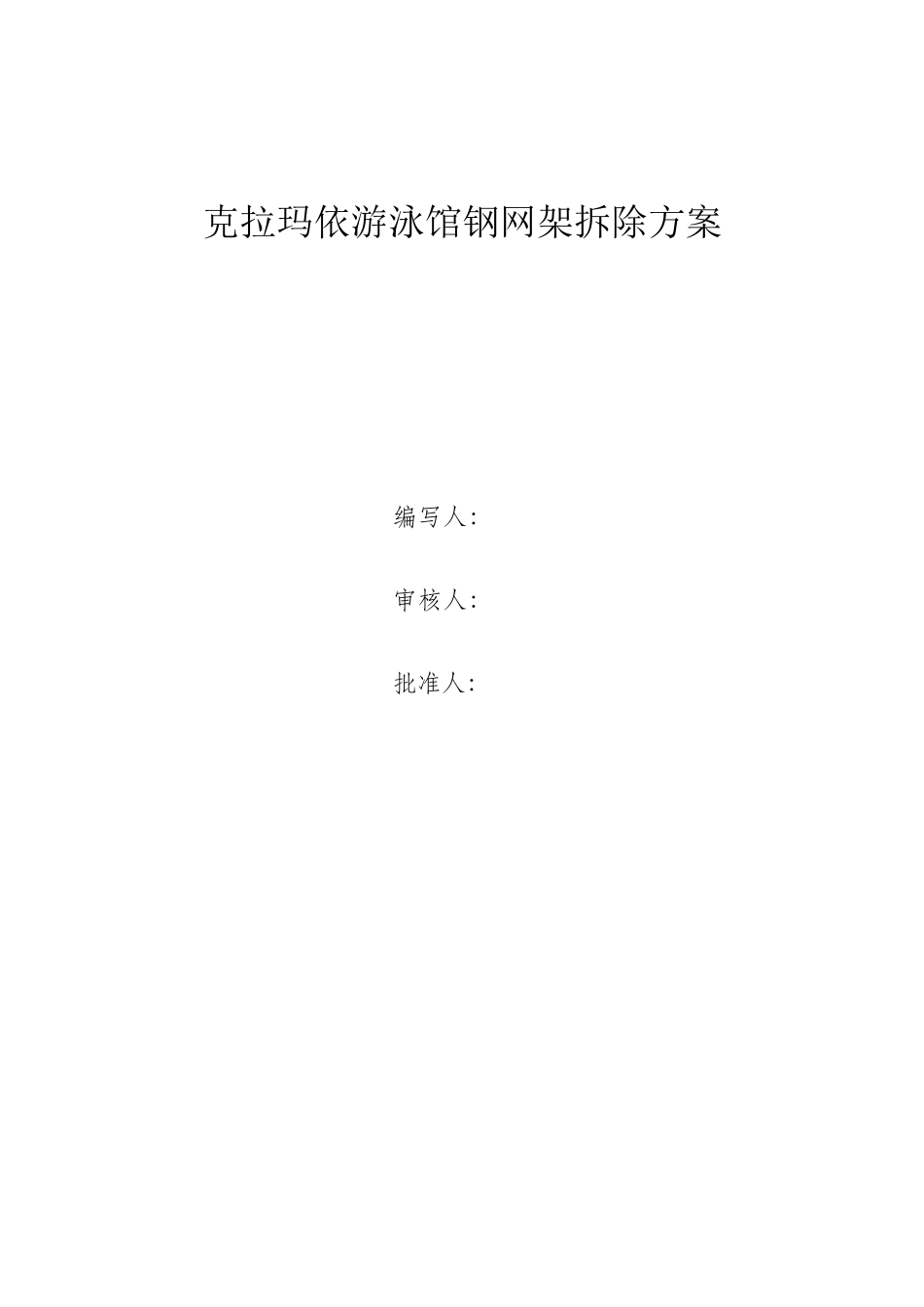

游泳馆钢网架拆除方案_第1页
1/24

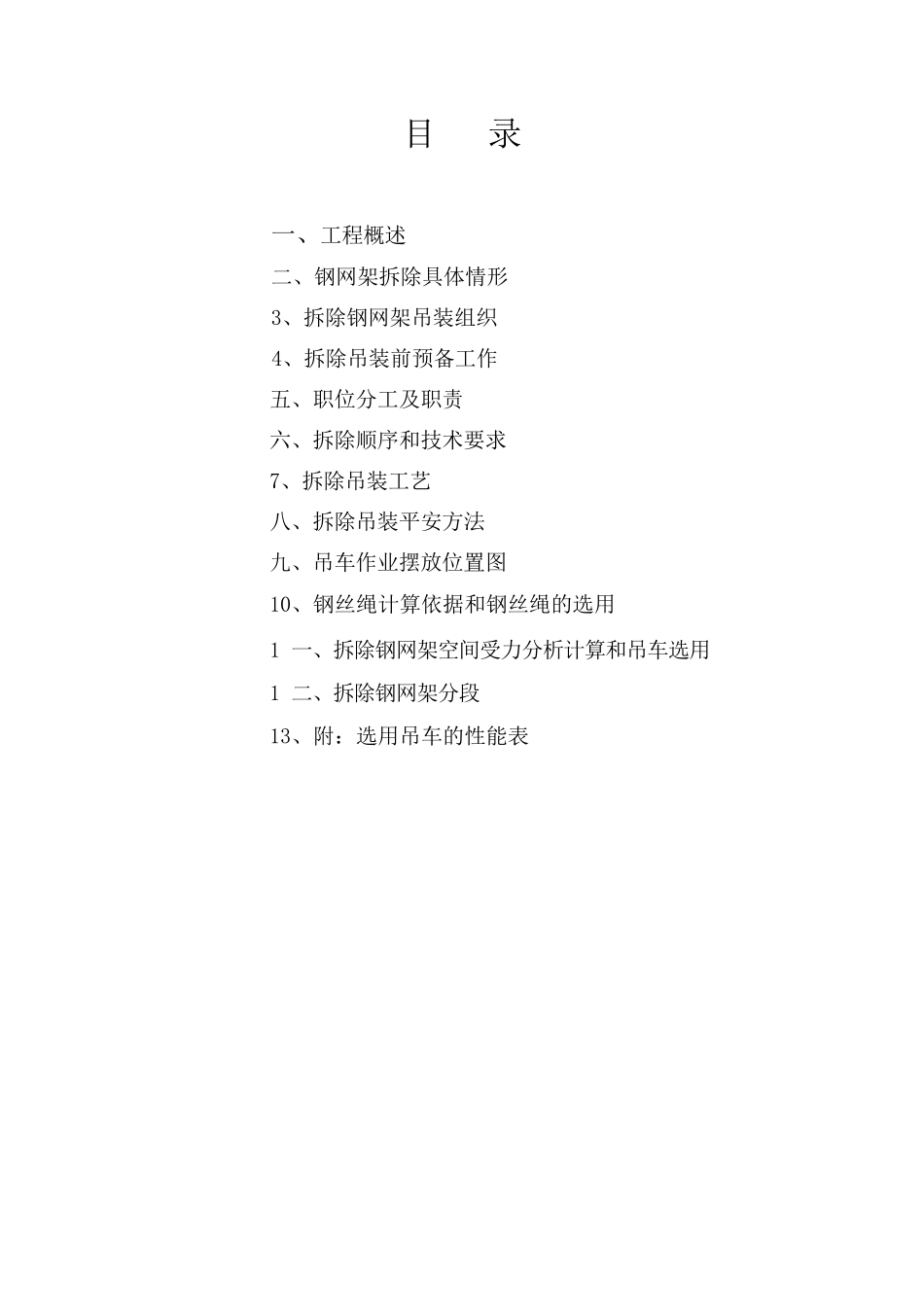

游泳馆钢网架拆除方案_第2页
2/24
游泳馆钢网架拆除方案_第3页
3/24
克拉玛依游泳馆钢网架拆除方案编写人:审核人:批准人:目录一、工程概述二、钢网架拆除具体情形3、拆除钢网架吊装组织4、拆除吊装前预备工作五、职位分工及职责六、拆除顺序和技术要求7、拆除吊装工艺八、拆除吊装平安方法九、吊车作业摆放位置图10、钢丝绳计算依据和钢丝绳的选用1一、拆除钢网架空间受力分析计算和吊车选用1二、拆除钢网架分段13、附:选用吊车的性能表编制依据1.现场勘探情形及原设计图纸(001542G08008785)。2.国家有关标准、规程。《建筑施工平安检查标准》JGJ59-2020《塔桅钢结构施工拆除规程》CECS80-2006《起重工操作规程》SYB-4112-80《大型塔类设备吊装平安规程》SY6279-2006《钢丝绳》GBT8918-1996《大型设备吊装工程施工工艺标准》SH/T3515-2003《油田公司做业许可治理规定》《危险性较大的分部份项工程治理方法》及87号文件。《公司的治理制度》1工程概述雅典娜游泳馆位于世纪大道以北,苗圃路以南,迎宾大道以西,油建路以东,占地面积约为30000平方米,在建设单位的要求下,把雅典娜游泳馆内的钢网架拆除,共计有三处,别离位于,儿童馆、成人馆、植物馆。网架拆除时,下面的设施不许诺破坏和损坏,在整过的拆除进程中进行爱惜性拆除,周围的墙体能够拆除,但不破坏主体构造柱。2钢网架拆除具体情形儿童馆的钢网架(俯视投影面)为半椭圆型,钢网架横断面为矩形,眩长为67米米,椭圆形最宽处为42米,整个钢网架面积约为2230平方米,钢网架的拆除高度距地面约25米,网架的下方有众多的儿童游乐设施和戏水池,钢网架每平方重量约为30千克。成人馆的钢网架整体形状(俯视投影面)为长方形,长为60米、宽为38米,整个钢网架面积为2280平方米,钢网架的拆除最高度距地面19米位置,钢网架每平方重量约为30千克,网架的下方有成人游泳水池和儿童的游玩设施。植物馆的钢网架整体形状(俯视投影面)为扇形,弧长边为40米,有效半径45米,整个钢网架面积约为1560米,钢网架的拆除高度距地面8米位置,钢网架每平方重量约为30千克;网架的下方有生态树木和休闲的设施.三座钢网架的上基层高度为3米,上下眩材料采纳Φ114*5碳钢制作,细杆材料采纳Φ76*4碳钢制作,上下眩用细杆通过Φ160碳钢连接成断面为三角形状,球形分派为3*3米,成人馆平面的横断面为彩虹拱形,平面为矩形,两边通过支座与墙体中的混凝土柱和钢柱连接,植物馆钢柱是用Φ273*7钢管制作,整过钢网架的外表刷防火涂料,在断面中间设有玻璃钢材料制作的通风管道、碳钢检修楼梯及照明设施和线路,顺着钢网架长度的方向布置,钢网架的上层是轻型槽钢连接成片,最后用阳光板作为屋面。钢网架的具体位置尺寸、跨度、高度、数量、拆除高度、重量等2.5.1儿童馆分段依照从东向西分法,共计分13段,具体分法后面介绍,因视投影图为椭圆形,在分段时每一段的尺寸和重量都不一样,最重一段从左向右的第七段,依照此段重量来计算吊车的吨位,在分段时保证每段的重量大体一样。具体的技术参数详见(表一)。儿童馆大体数据(表一)吊车作拆除面跨度拆除高吊车提位置尺寸m业幅度重量(T)积m²(m)度(m)升高度m一段20×122402025(m)4050二段30×618030253550三段35×621035253550四段38×415238254250五段40×416040254450六段41×416441254350七段42×416842254250八段41×416441254350九段40×416040254450十段38×415238254250十一段35×621035253550十二段30×618030253550十三段20×12240202540502.5.2成人馆拆除时,分段依照从北向南分法,共计分8段,具体分法后面介绍,因成人馆的钢网架俯视投影图为长方形,是比较标准的图形,在分段时从柱与柱之中断开,计算出每段的重量和面积大体一样。成人馆大体数据(表二)位置尺寸m拆除面积m²跨度(m)拆除高度(m)吊车作业幅度m吊车提升高度m重量(T)一段38×1245638193146二段38×12456381930三段38×8304381930四段38×830438193146五段38×830438193247六段38×4152381943七段38×4152381958八段38×4152381972注:此表的吊车的作业幅度为吊车在A点起吊到吊点距离,第六、七、八段吊车提升高度变法,依照吊车的仰角来决定起吊高度,吊车仰角取41...
