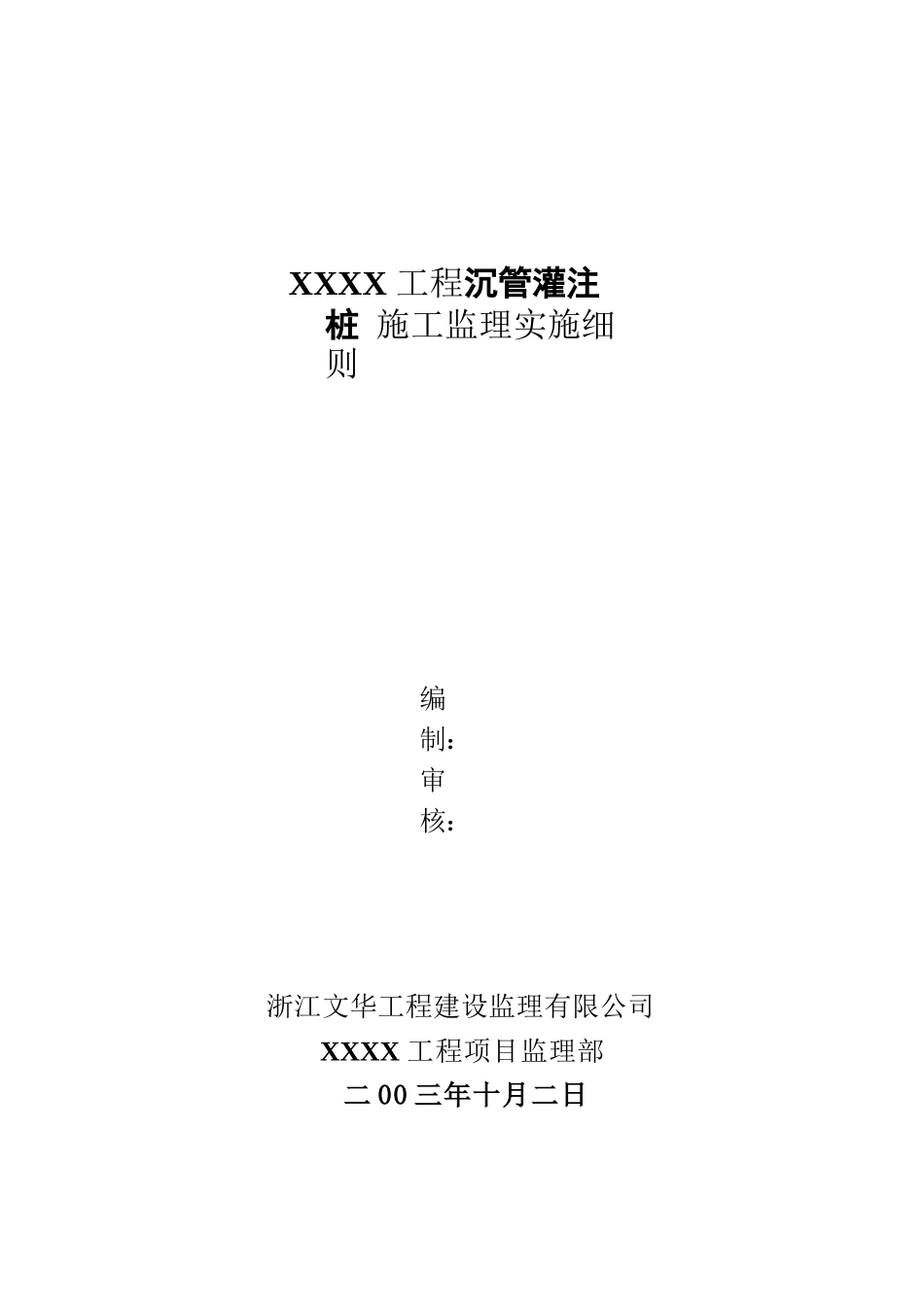

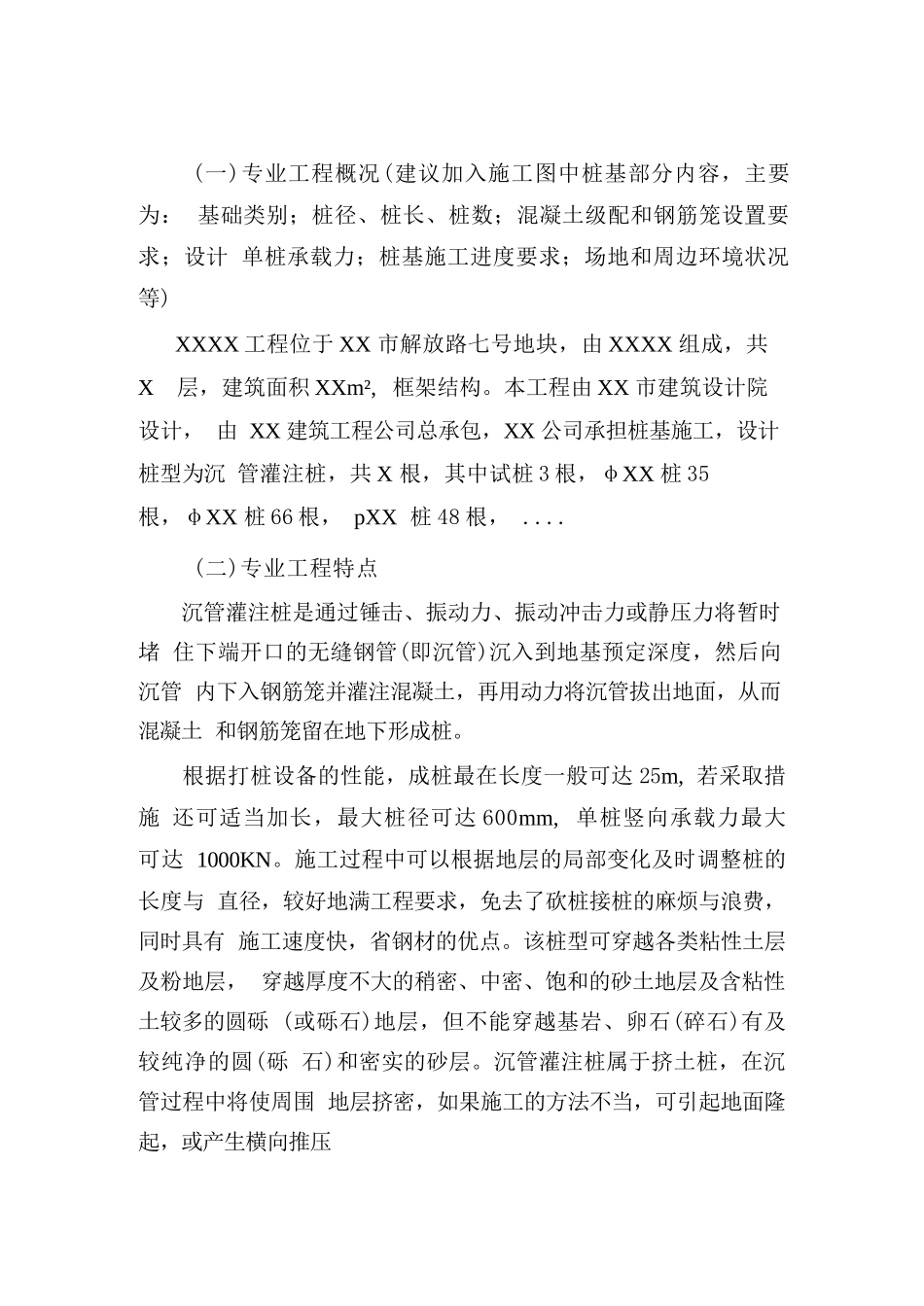

XXXX工程沉管灌注桩施工监理实施细则编制：审核：浙江文华工程建设监理有限公司XXXX工程项目监理部二00三年十月二日(一)专业工程概况(建议加入施工图中桩基部分内容，主要为：基础类别；桩径、桩长、桩数；混凝土级配和钢筋笼设置要求；设计单桩承载力；桩基施工进度要求；场地和周边环境状况等)XXXX工程位于XX市解放路七号地块，由XXXX组成，共X层，建筑面积XXm²,框架结构。本工程由XX市建筑设计院设计，由XX建筑工程公司总承包，XX公司承担桩基施工，设计桩型为沉管灌注桩，共X根，其中试桩3根，φXX桩35根，φXX桩66根，pXX桩48根，....(二)专业工程特点沉管灌注桩是通过锤击、振动力、振动冲击力或静压力将暂时堵住下端开口的无缝钢管(即沉管)沉入到地基预定深度，然后向沉管内下入钢筋笼并灌注混凝土，再用动力将沉管拔出地面，从而混凝土和钢筋笼留在地下形成桩。根据打桩设备的性能，成桩最在长度一般可达25m,若采取措施还可适当加长，最大桩径可达600mm,单桩竖向承载力最大可达1000KN。施工过程中可以根据地层的局部变化及时调整桩的长度与直径，较好地满工程要求，免去了砍桩接桩的麻烦与浪费，同时具有施工速度快，省钢材的优点。该桩型可穿越各类粘性土层及粉地层，穿越厚度不大的稍密、中密、饱和的砂土地层及含粘性土较多的圆砾(或砾石)地层，但不能穿越基岩、卵石(碎石)有及较纯净的圆(砾石)和密实的砂层。沉管灌注桩属于挤土桩，在沉管过程中将使周围地层挤密，如果施工的方法不当，可引起地面隆起，或产生横向推压力，可能造成临近的桩体变形，或者对周边的建筑物基础产生破坏作用。(三)沉管灌注桩施工工艺流程(四)沉管灌注桩施工工艺要点单打法施工a桩机到位后，首先将沉管对准桩位并调好垂直度。b沉管过程应观察沉管的下沉速度是否异常，沉管是否有挤偏的现象，若出现异常情况应分析原因，及时采取措施。c当沉管到达设计或持力层时，应判定该深度或贯入度是否已达到设计要求或试桩时规定的并经设计认可的要求，满足了这些要求和规定，方可终止沉管。沉管全过程必须有专职记录员做好施工记录。对于锤击沉管桩，每根桩的施工记录均应每米沉管的锤击数和最后一米的锤击数；必须严格控制最后三阵，每阵十锤贯入度时的落锤高度，使其与试桩和设计要求相符。对于振动沉管或振动冲击灌注桩应记录沉管所耗的总时间；必须严格控制最后30s锤头电机的电压值，其值按设计要求或根据试桩和当地经验确定。对于静压沉管桩必须严格控制其最终压力值，使其符合设计要求。d沉管达到要求深度后，应立即灌注混凝土，尽量减少间隔时间。灌注混凝土之前，必须检查沉管内是否吞进桩尖或进水进泥。若存在这类质量问题应及时加以补救。e当桩身配有钢筋笼时，必须严格检查钢筋笼的规格的加工质量符合规定要求方能下入沉管。钢筋笼的标高必须核对清楚，必须设法固定住。f桩身配有钢筋笼时，混凝土的坍落度宜采用80～100mm;素混凝土桩宜采用60～80mm。用于配有钢筋笼的混凝土粗骨料最在料径不宜大于5cm,并不得大于钢筋间最净距的1/3;用于无钢筋笼的桩，混凝土粗骨料最大料径不得大于桩径的1/4,一般以不大于7cm为宜。g混凝土灌量应按沉管外径和桩长计算出的体积计再乘以充盈系数值(一般情况充盈系数值大于1.1)。当用长桩管打短桩时，混凝土应一次灌足，打长桩时可分次加灌混凝土，但第一次应将沉管灌满混凝土，以后加灌混时，应控制管内混凝土面不低于自然地面。h拔管速度要均匀，当采用倒打法拔管(锤击法沉管),对于一般土层以1m/min为宜，在软弱夹层和软硬土交界处宜控制在0.3~0.8m/min之间；当采用振动(或振动冲击)法拔管时，在一般土层内，拔管速度宜为1.2～1.5m/min,在软弱土层中和软硬土层交界处宜控制在0.6～0.8m/min之间，用活瓣桩尖时宜用慢速，用预制桩尖时可用快速。i采用倒打拔管的打击次数，单动汽锤不得少于50次/min,自由落锤轻击(小落距锤击)不得少于40次/min,在沉管底未拔到桩顶设计标高之前，倒打和轻击不得中断。当采用振动(或振动冲击)法拔管，先振动5～10s,再开始拔管，应边拔边振，每拔0.5～1.0m,停拔留振5～10s,如此反复，直至沉管全部拔出。j沉管拔出地面后，若发现混...
