中国矿业大学-资源学院-地下工程-实验报告-基坑支护设计模拟VIP专享VIP免费

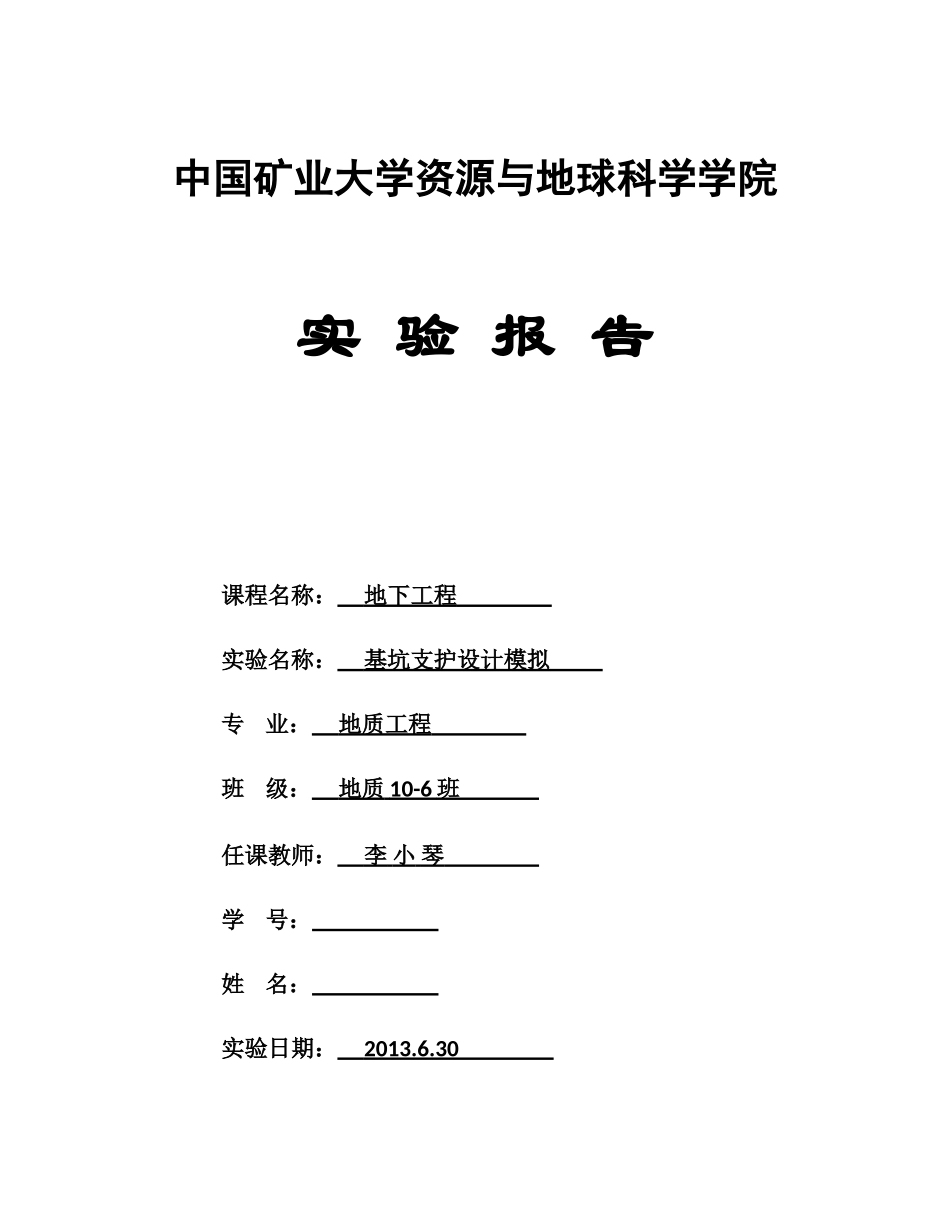

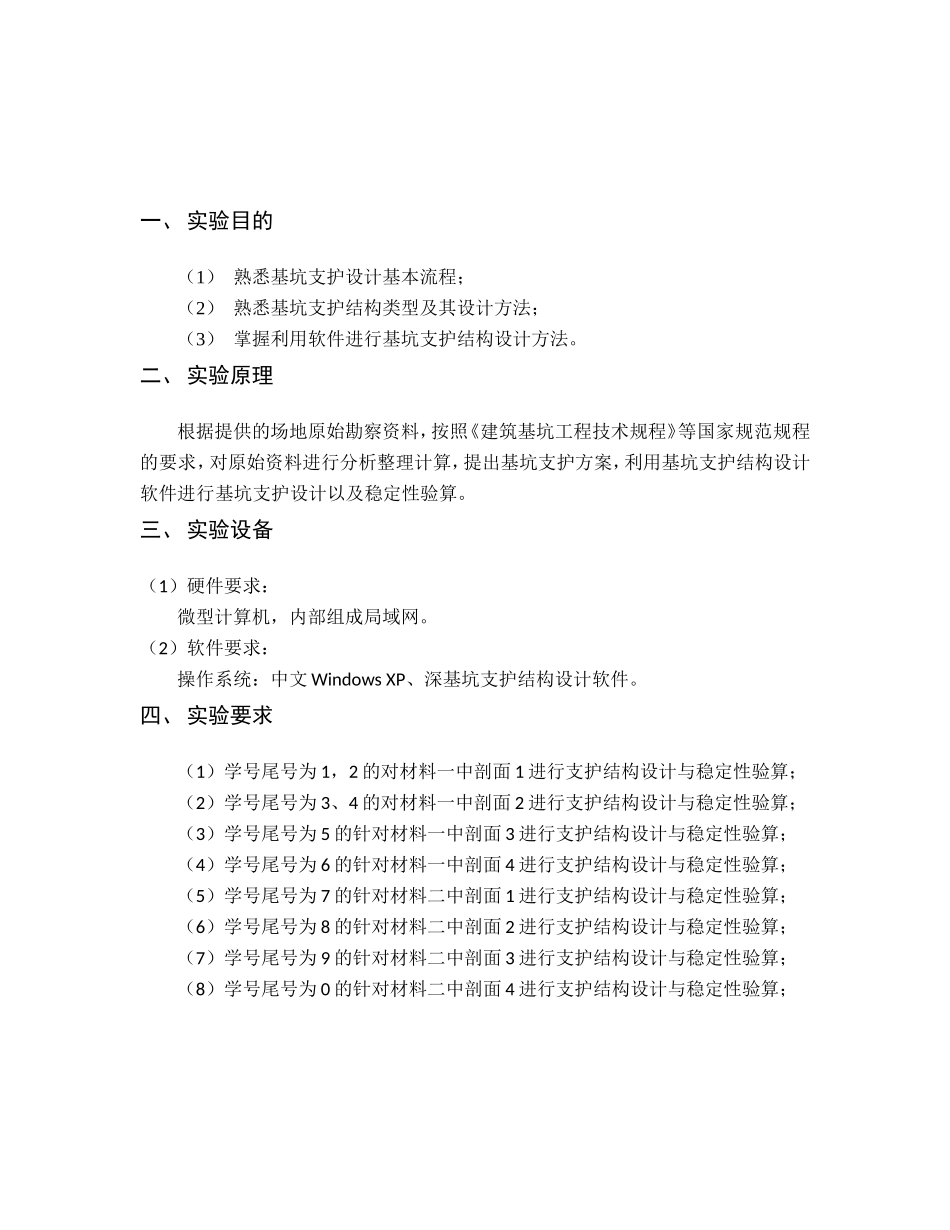

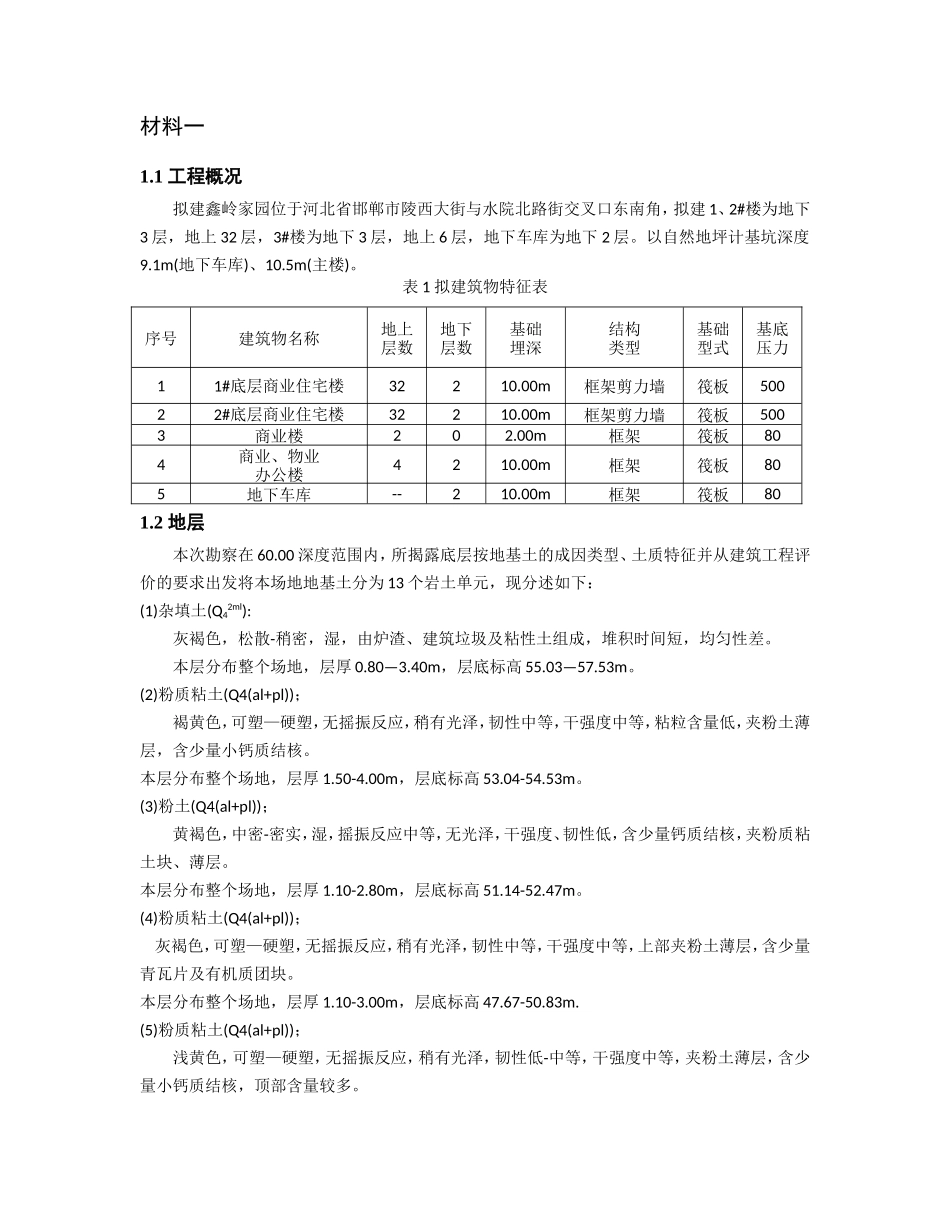

中国矿业大学资源与地球科学学院实验报告课程名称：地下工程实验名称：基坑支护设计模拟专业：地质工程班级：地质10-6班任课教师：李小琴学号：姓名：实验日期：2013.6.30一、实验目的（1）熟悉基坑支护设计基本流程；（2）熟悉基坑支护结构类型及其设计方法；（3）掌握利用软件进行基坑支护结构设计方法。二、实验原理根据提供的场地原始勘察资料，按照《建筑基坑工程技术规程》等国家规范规程的要求，对原始资料进行分析整理计算，提出基坑支护方案，利用基坑支护结构设计软件进行基坑支护设计以及稳定性验算。三、实验设备（1）硬件要求：微型计算机，内部组成局域网。（2）软件要求：操作系统：中文WindowsXP、深基坑支护结构设计软件。四、实验要求（1）学号尾号为1，2的对材料一中剖面1进行支护结构设计与稳定性验算；（2）学号尾号为3、4的对材料一中剖面2进行支护结构设计与稳定性验算；（3）学号尾号为5的针对材料一中剖面3进行支护结构设计与稳定性验算；（4）学号尾号为6的针对材料一中剖面4进行支护结构设计与稳定性验算；（5）学号尾号为7的针对材料二中剖面1进行支护结构设计与稳定性验算；（6）学号尾号为8的针对材料二中剖面2进行支护结构设计与稳定性验算；（7）学号尾号为9的针对材料二中剖面3进行支护结构设计与稳定性验算；（8）学号尾号为0的针对材料二中剖面4进行支护结构设计与稳定性验算；材料一1.1工程概况拟建鑫岭家园位于河北省邯郸市陵西大街与水院北路街交叉口东南角，拟建1、2#楼为地下3层，地上32层，3#楼为地下3层，地上6层，地下车库为地下2层。以自然地坪计基坑深度9.1m(地下车库)、10.5m(主楼)。表1拟建筑物特征表序号建筑物名称地上层数地下层数基础埋深结构类型基础型式基底压力11#底层商业住宅楼32210.00m框架剪力墙筏板50022#底层商业住宅楼32210.00m框架剪力墙筏板5003商业楼202.00m框架筏板804商业、物业办公楼4210.00m框架筏板805地下车库--210.00m框架筏板801.2地层本次勘察在60.00深度范围内，所揭露底层按地基土的成因类型、土质特征并从建筑工程评价的要求出发将本场地地基土分为13个岩土单元，现分述如下：(1)杂填土(Q42ml):灰褐色，松散-稍密，湿，由炉渣、建筑垃圾及粘性土组成，堆积时间短，均匀性差。本层分布整个场地，层厚0.80—3.40m，层底标高55.03—57.53m。(2)粉质粘土(Q4(al+pl))；褐黄色，可塑—硬塑，无摇振反应，稍有光泽，韧性中等，干强度中等，粘粒含量低，夹粉土薄层，含少量小钙质结核。本层分布整个场地，层厚1.50-4.00m，层底标高53.04-54.53m。(3)粉土(Q4(al+pl))；黄褐色，中密-密实，湿，摇振反应中等，无光泽，干强度、韧性低，含少量钙质结核，夹粉质粘土块、薄层。本层分布整个场地，层厚1.10-2.80m，层底标高51.14-52.47m。(4)粉质粘土(Q4(al+pl))；灰褐色，可塑—硬塑，无摇振反应，稍有光泽，韧性中等，干强度中等，上部夹粉土薄层，含少量青瓦片及有机质团块。本层分布整个场地，层厚1.10-3.00m，层底标高47.67-50.83m.(5)粉质粘土(Q4(al+pl))；浅黄色，可塑—硬塑，无摇振反应，稍有光泽，韧性低-中等，干强度中等，夹粉土薄层，含少量小钙质结核，顶部含量较多。本层分布整个场地，层厚1.00-5.40m，层底标高44.45-48.37m。(6)粉质粘土(Q4(al+pl))；棕黄色，可塑—硬塑，无摇振反应，稍有光泽，韧性低-中等，干强度中等，夹粉土薄层，含少量小钙质结核，下部含少量细砂粒。本层分布整个场地，层厚4.70—7.40m，层底标高34.94—38.27m。(7)细砂(Q4(al+pl))黄褐色，稍密，很湿—饱和，由长石、适应细砂及粉质粘土组成，砂粒为亚圆形，不均匀，下部含粉质粘土薄层，含少量小砾石，底部含量增加。本层分布整个场地，层厚1.60—5.40m，层底标高34.91—38.27m。(8)砾砂黄褐色，稍密—中密，很湿—饱和，含20%—30%砾石，径5-20mm，最大200m，为长石石英砂岩，亚圆形，中等风化，部分风化成砂状，砾石分布不均匀，充填物为可塑—硬塑状态粉质粘土、中细砂，分布不均匀。本层分布整个场地，本层土只有部分钻孔完全揭露，揭露厚度3.90—6.70m，层底标高27.05—34.74m.(8—1)粉质粘土(Q4(al+pl))棕黄色，可...
