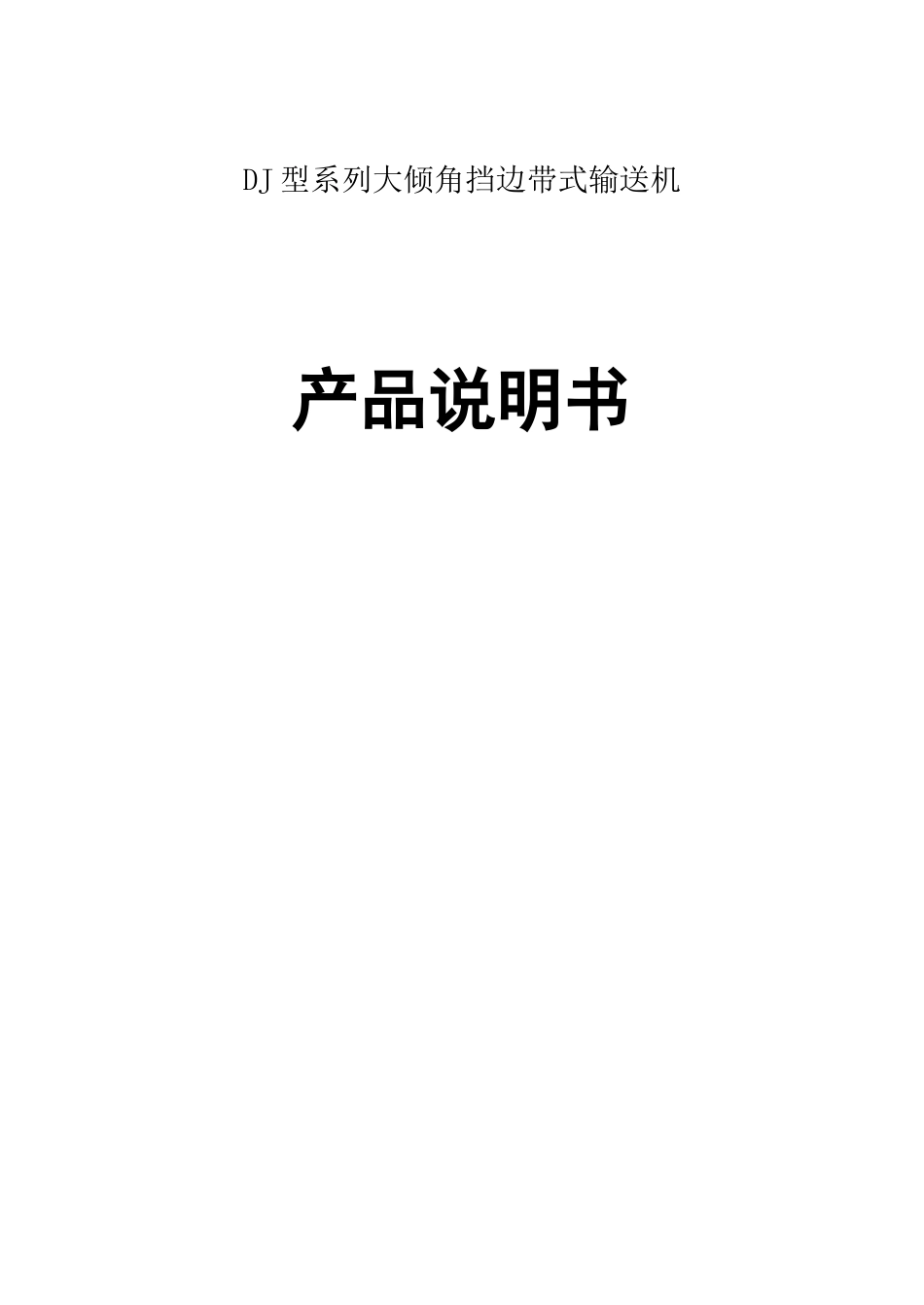

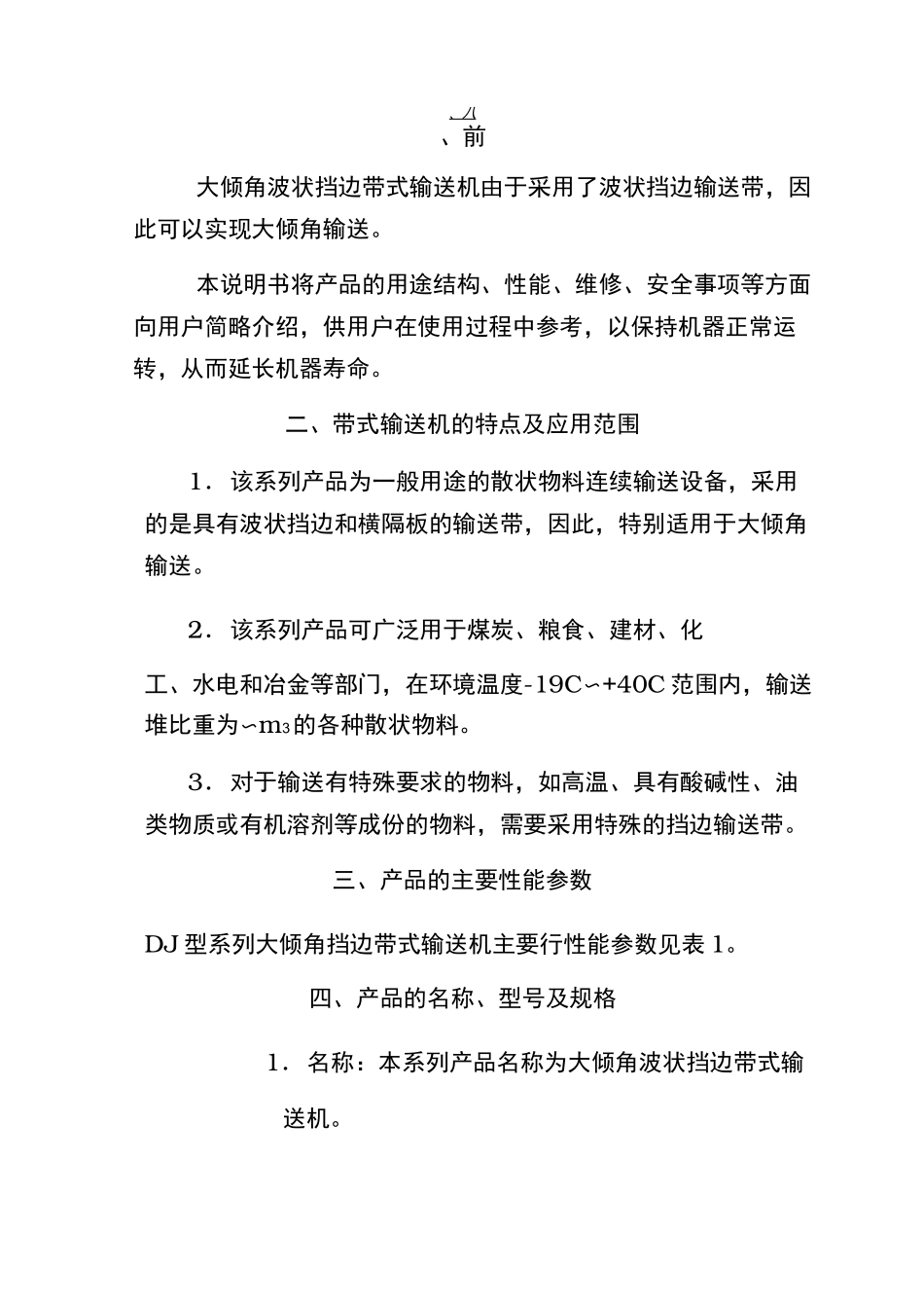

DJ 型系列大倾角挡边带式输送机产品说明书目录、八、前大倾角波状挡边带式输送机由于采用了波状挡边输送带，因此可以实现大倾角输送。本说明书将产品的用途结构、性能、维修、安全事项等方面向用户简略介绍，供用户在使用过程中参考，以保持机器正常运转，从而延长机器寿命。二、带式输送机的特点及应用范围1．该系列产品为一般用途的散状物料连续输送设备，采用的是具有波状挡边和横隔板的输送带，因此，特别适用于大倾角输送。2．该系列产品可广泛用于煤炭、粮食、建材、化工、水电和冶金等部门，在环境温度-19C〜+40C 范围内，输送堆比重为〜m3的各种散状物料。3．对于输送有特殊要求的物料，如高温、具有酸碱性、油类物质或有机溶剂等成份的物料，需要采用特殊的挡边输送带。三、产品的主要性能参数DJ 型系列大倾角挡边带式输送机主要行性能参数见表 1。四、产品的名称、型号及规格1．名称：本系列产品名称为大倾角波状挡边带式输送机。max板间距 t，最大带速 u 计算。minmax2・型号：本系列型号标记为 dj表1为获得较好的受料和卸料条件，本机采用“Z”形式布置形式表注：输送量 Q 按：输送机倾角 P=30°,该带宽最大挡边高 H，最小横隔表2H(mm)BxD、、(cmxcm)、801001251602005050XXX6550XXX6563XX8050XX8063XX8080XX即设有上水平段、下水平段和倾斜段，并在下水平段受料，在上水平段卸料，上水平段与倾斜段之间采用凸弧段机架连接，下水平段与倾斜段之间采用凹弧段机架相连，以实现输送带的圆滑过渡，见图 a和图 b。1．上水平段：为了适应不同的卸料高度要求，头架分为低式头架（头架高度 H°=1000mm）、中式头架（头架高度H°=1100〜1500mm）和高式头架（头架高度 H=1600〜2000mm），并与之相应在上水平段分别配 0用低式凸弧段机架和低式中间架支腿、中式凸弧段机架和中式中间架支腿、高式凸弧段机架和高式中间架支腿。2．倾斜段：无论上水平段采用的是低式、中式或高式中间架支腿，倾斜段均采用低式中间架支腿，当输送机倾角 BA45°时采用 U 型低式中间架支腿。3．下水平段：下水平段采用低式中间架支腿。六、部件的名称及用途DJ 型大倾角挡边带式输送机的部件组成见图 a 和图 bo1．波状挡边输送带：它在输送机中起曳引和承载作用，波状挡边输送带是在基带的两侧加上波状挡边形成的，基带是普通的平型带，所不同的是带体比普通带具有更大的横向刚度。两侧挡边为波状。当输送带绕过滚筒或过渡段时，挡边上部可以自由...
