箱变的施工组织方案

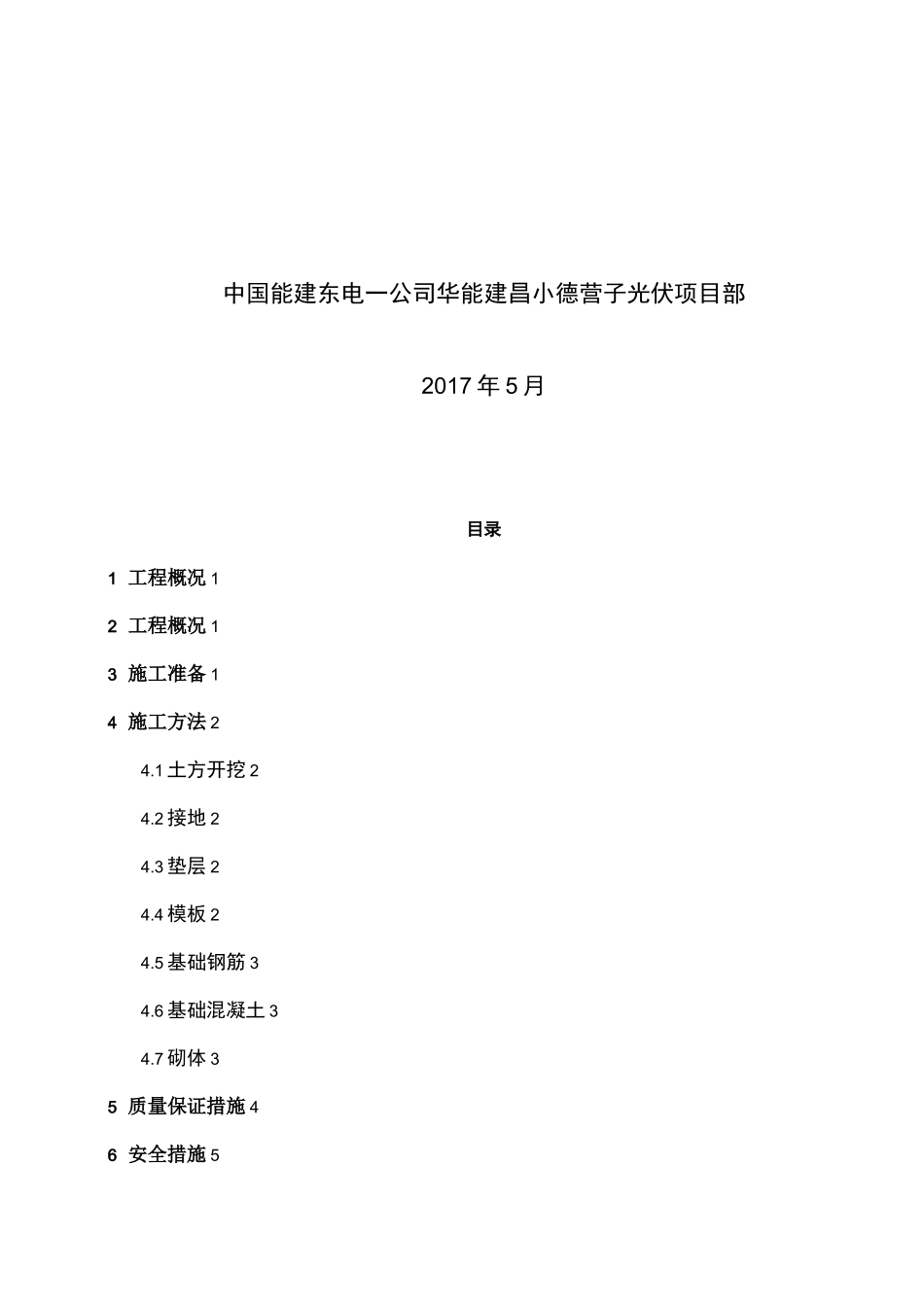

华能建昌小德营子 15 兆瓦光伏发电项目编制：审核：批准：中国能建东电一公司华能建昌小德营子光伏项目部2017 年 5 月目录1 工程概况 12 工程概况 13 施工准备 14 施工方法 24.1 土方开挖 24.2 接地 24.3 垫层 24.4 模板 24.5 基础钢筋 34.6 基础混凝土 34.7 砌体 35 质量保证措施 46 安全措施 51 编制依据相关施工设计图纸；《工程测量规范》GB50026-93；《建筑地基基础工程施工质量验收规范》GB50202-2002；《混凝土结构工程施工质量验收规范》GB50204-2002；《砌体工程施工质量验收规范》GB50203-2002；《建筑工程施工质量验收统一标准》GB50300-2001。2 工程概况本工程设计总装机容量 16.530MW，—次建成，项目位于葫芦岛市建昌县小德营子东南侧的荒草地。拟建光伏场址中心坐标：东经 120。1'58.685",北纬 40。45'31.622",场址面积约403432m2，海拔高度在 210m~277m。场地大部分地段基岩裸露，岩石结构较致密，块状构造，岩体表层裂隙发育，部分地带分布有第四系覆盖层,厚度 0.5-1.0m，岩性为粉质粘土含碎石，场地地形起伏相对较大。建筑物的结构安全等级为二级、场地类别 I1类，光伏厂区分成 15 个区域，箱变 750KVA5 个、1000KVA3 个、1250KVA7 个，根据施工图纸要求，1000/1250KVA 采用同一种基础。箱变基础施工计划工期为 25 天。3 施工准备技术部门对相关部门做好技术交底、安全交底。根据施工方案要求对施工队伍作好施工交底并监督分包队伍对班组交底。各种计量、测量用具及时检查、送检并且检定证书、材料齐全。根据技术方案要求组织施工机械的进场、报验、安装，使其在安装施工过程中能满足工程需要。4 施工方法4.1 土方开挖遵循“开槽支撑，先撑后挖，分层开挖，严禁超挖”的原则，采用机械开挖，人工配合开挖清底的方法，开挖时基坑边坡放坡 1:0.5，挖掘机开挖深度至持力层，剩余的部分采用人工清底，直至开挖到预埋扁钢底面。对土石方开挖后不稳定或欠稳定的边坡，应根据边坡的地质特征和可能发生的破坏等情况，采取自上而下、分段跳槽、及时支护的逆作法或部分逆作法施工。4.2 接地为便于安装设备，扁钢伸出基础顶层 1 米左右。扁钢搭接长度不小于 100mm，至少焊接三个棱边，焊接处作防腐处理。接地及施工按照建筑安装工程图集 JD1-305，用件包紧固件全部进行热镀锌处理。接地网施工的焊接作业由专业人员焊接操作。4.3 垫层本工程箱变基础垫层采用 100mm 厚 C15 砼...
