阻尼振荡波试验方法及仪器使用简介VIP免费

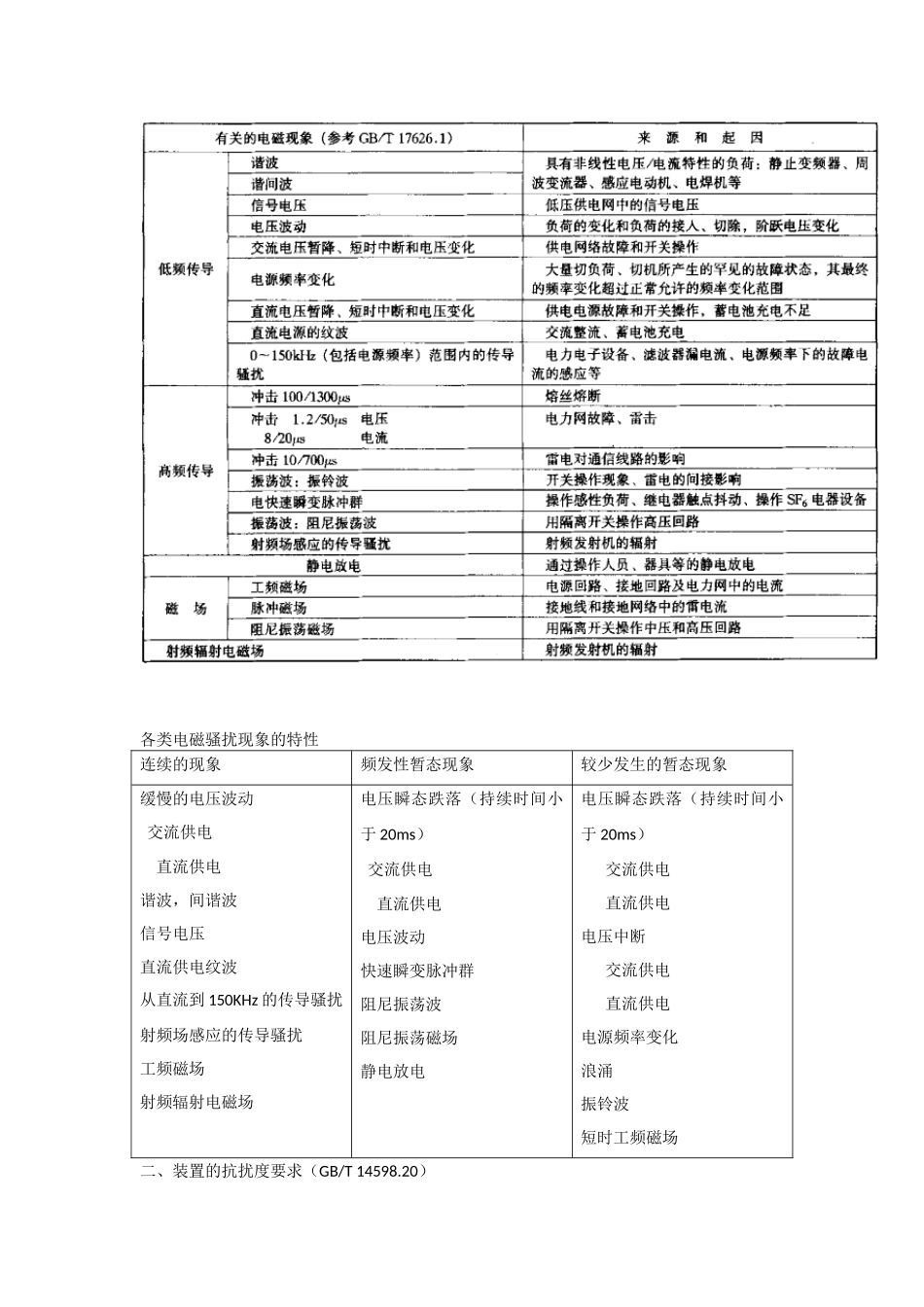

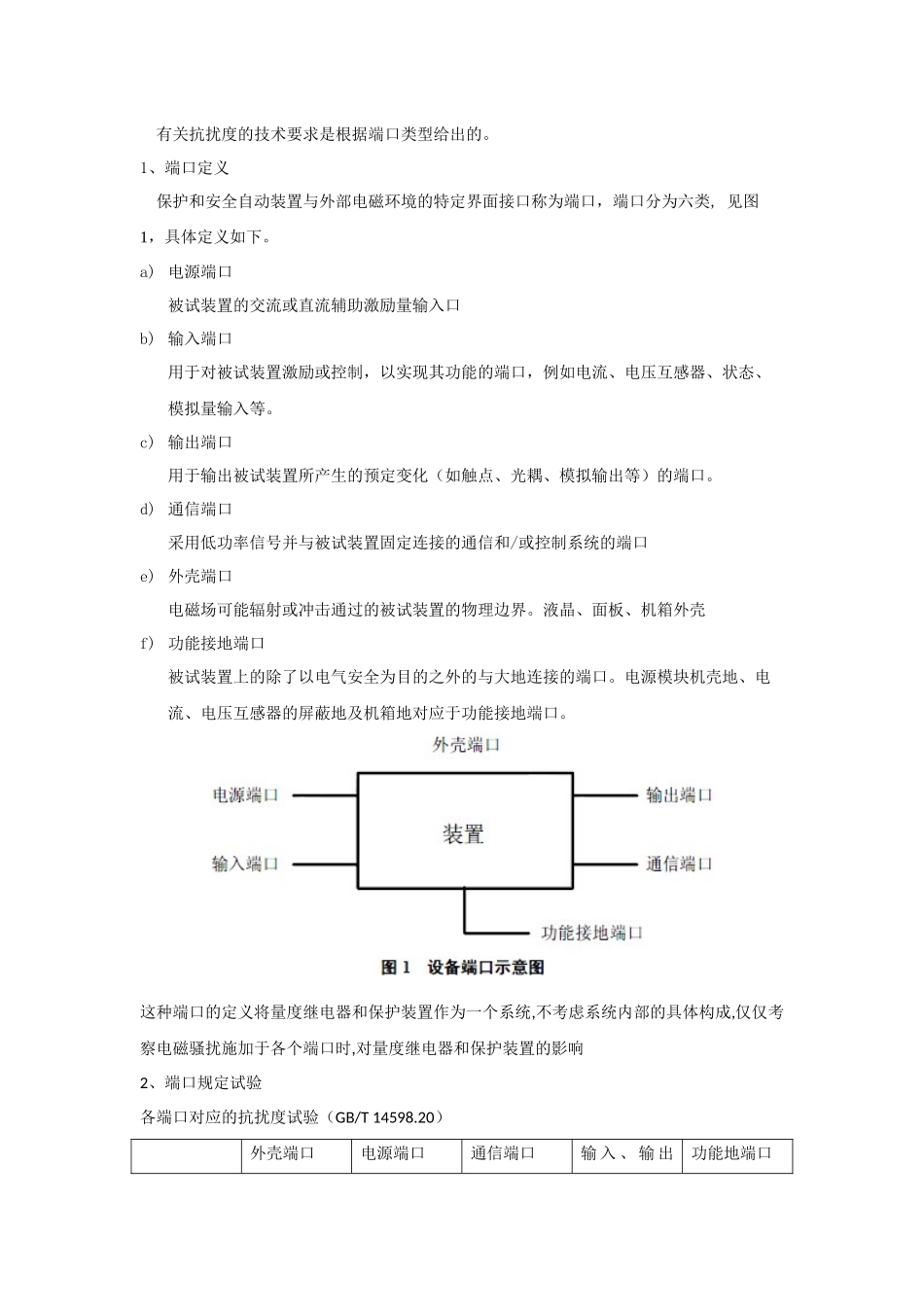

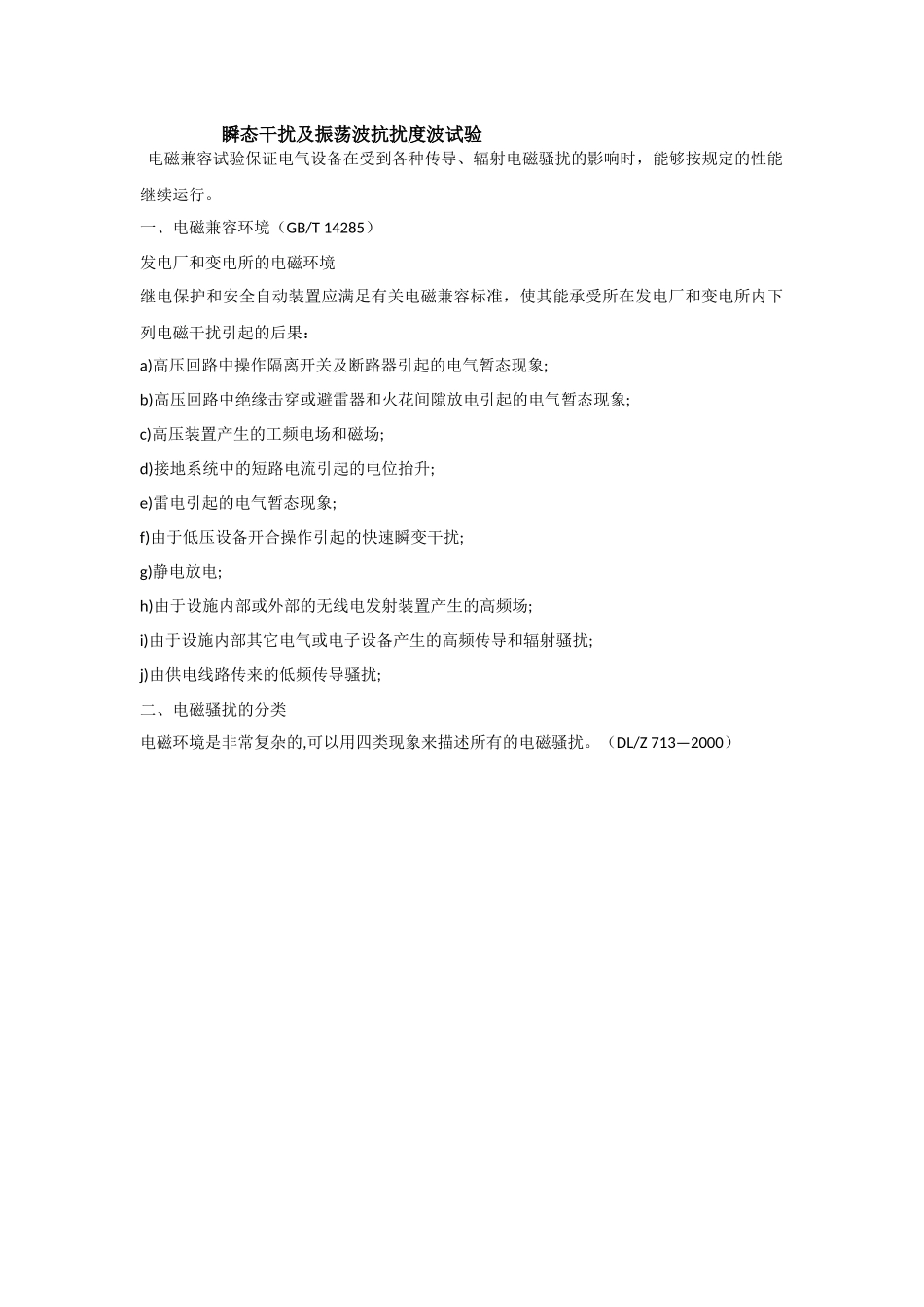

瞬态干扰及振荡波抗扰度波试验电磁兼容试验保证电气设备在受到各种传导、辐射电磁骚扰的影响时，能够按规定的性能继续运行。一、电磁兼容环境（GB/T14285）发电厂和变电所的电磁环境继电保护和安全自动装置应满足有关电磁兼容标准，使其能承受所在发电厂和变电所内下列电磁干扰引起的后果：a)高压回路中操作隔离开关及断路器引起的电气暂态现象;b)高压回路中绝缘击穿或避雷器和火花间隙放电引起的电气暂态现象;c)高压装置产生的工频电场和磁场;d)接地系统中的短路电流引起的电位抬升;e)雷电引起的电气暂态现象;f)由于低压设备开合操作引起的快速瞬变干扰;g)静电放电;h)由于设施内部或外部的无线电发射装置产生的高频场;i)由于设施内部其它电气或电子设备产生的高频传导和辐射骚扰;j)由供电线路传来的低频传导骚扰;二、电磁骚扰的分类电磁环境是非常复杂的,可以用四类现象来描述所有的电磁骚扰。（DL/Z713—2000）各类电磁骚扰现象的特性连续的现象频发性暂态现象较少发生的暂态现象缓慢的电压波动交流供电直流供电谐波，间谐波信号电压直流供电纹波从直流到150KHz的传导骚扰射频场感应的传导骚扰工频磁场射频辐射电磁场电压瞬态跌落（持续时间小于20ms）交流供电直流供电电压波动快速瞬变脉冲群阻尼振荡波阻尼振荡磁场静电放电电压瞬态跌落（持续时间小于20ms）交流供电直流供电电压中断交流供电直流供电电源频率变化浪涌振铃波短时工频磁场二、装置的抗扰度要求（GB/T14598.20）有关抗扰度的技术要求是根据端口类型给出的。1、端口定义保护和安全自动装置与外部电磁环境的特定界面接口称为端口，端口分为六类,见图1，具体定义如下。a)电源端口被试装置的交流或直流辅助激励量输入口b)输入端口用于对被试装置激励或控制，以实现其功能的端口，例如电流、电压互感器、状态、模拟量输入等。c)输出端口用于输出被试装置所产生的预定变化（如触点、光耦、模拟输出等）的端口。d)通信端口采用低功率信号并与被试装置固定连接的通信和/或控制系统的端口e)外壳端口电磁场可能辐射或冲击通过的被试装置的物理边界。液晶、面板、机箱外壳f)功能接地端口被试装置上的除了以电气安全为目的之外的与大地连接的端口。电源模块机壳地、电流、电压互感器的屏蔽地及机箱地对应于功能接地端口。这种端口的定义将量度继电器和保护装置作为一个系统,不考虑系统内部的具体构成,仅仅考察电磁骚扰施加于各个端口时,对量度继电器和保护装置的影响2、端口规定试验各端口对应的抗扰度试验（GB/T14598.20）外壳端口电源端口通信端口输入、输出功能地端口端口射频传导√√√√静电放电√快速瞬变√√√√阻尼振荡波√√√浪涌√√√电源中断√辐射电磁场、工频、脉冲、阻尼振荡波磁场√三、几种瞬态干扰的比较静电放电、快速瞬变脉冲群、IMHz衰减振荡波、浪涌等试验属于瞬态脉冲干扰试验,对于数字电路的影响最为严重，同时有效地抑制这些瞬态脉冲干扰也是比较困难的。(1)骚扰是单方向的,还是振荡的瞬变;(2)骚扰幅度及持续时间;(3)振荡瞬变的衰减系数;(4)脉冲强度或能量;(5)上升时间(6)骚扰源的重复率几种瞬态干扰的比较：静电放电快速瞬变阻尼振荡波浪涌脉冲上升时间极快，＜1ns很快，约5ns约75ns慢，us级能量、重复率低，1次/1s中等，单个脉冲4mJ，重复率高高，每分钟1-60个瞬变高，单个脉冲为4J，每分钟1次干扰模式直接共模干扰共模、差模干扰共模、差模干扰电压15kV以上10kV以下共模2500V10kV以下电流人体放电几十A，装置，装置放电几百A几十安几千安四、阻尼振荡波干扰GB/T17626.12振荡波抗扰度试验GB/T14598.13-20081MHz脉冲群抗扰度试验1、干扰概述阻尼振荡波是模拟发电厂、变电站的高压母线的开关操作出现重燃以及隔离刀闸的合、分操作引起的陡波瞬态，其时间量级为几十ns。由于与高压电路的特征阻抗失配，电压波形会发生包括反射在内的演变。干扰通过传导、电容耦合及磁场耦合等方式影响继电保护装置。高压母线中的瞬态电压、瞬态电流的表征是其振荡的基波频率，而这个频率取决于电路长度和传播时间。在户外变电站，这种振荡频率从100kHz到几MHz，取决于上述参数的影响以及母线的长度，母线长度从几十...
