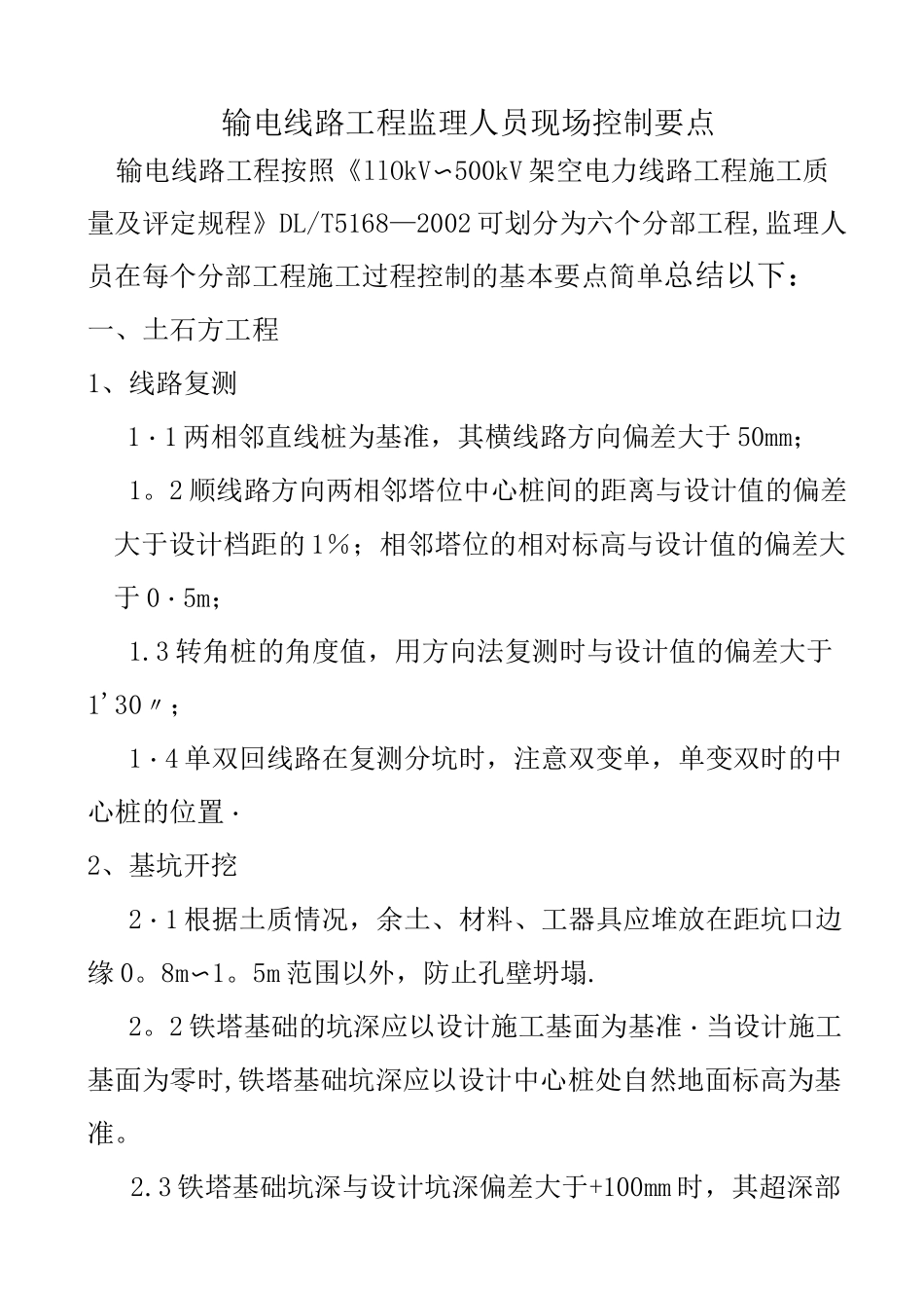

输电线路工程监理人员现场控制要点

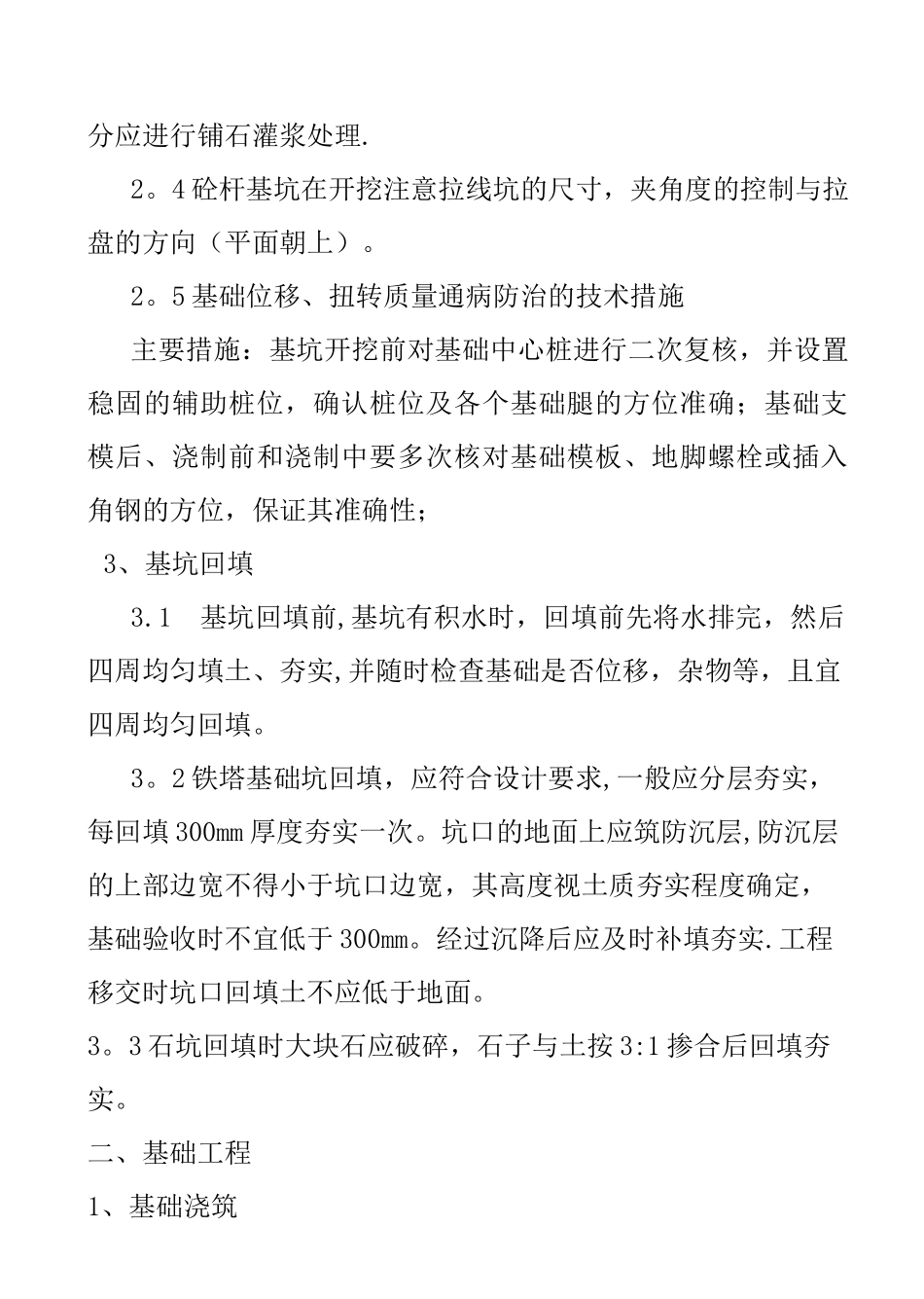

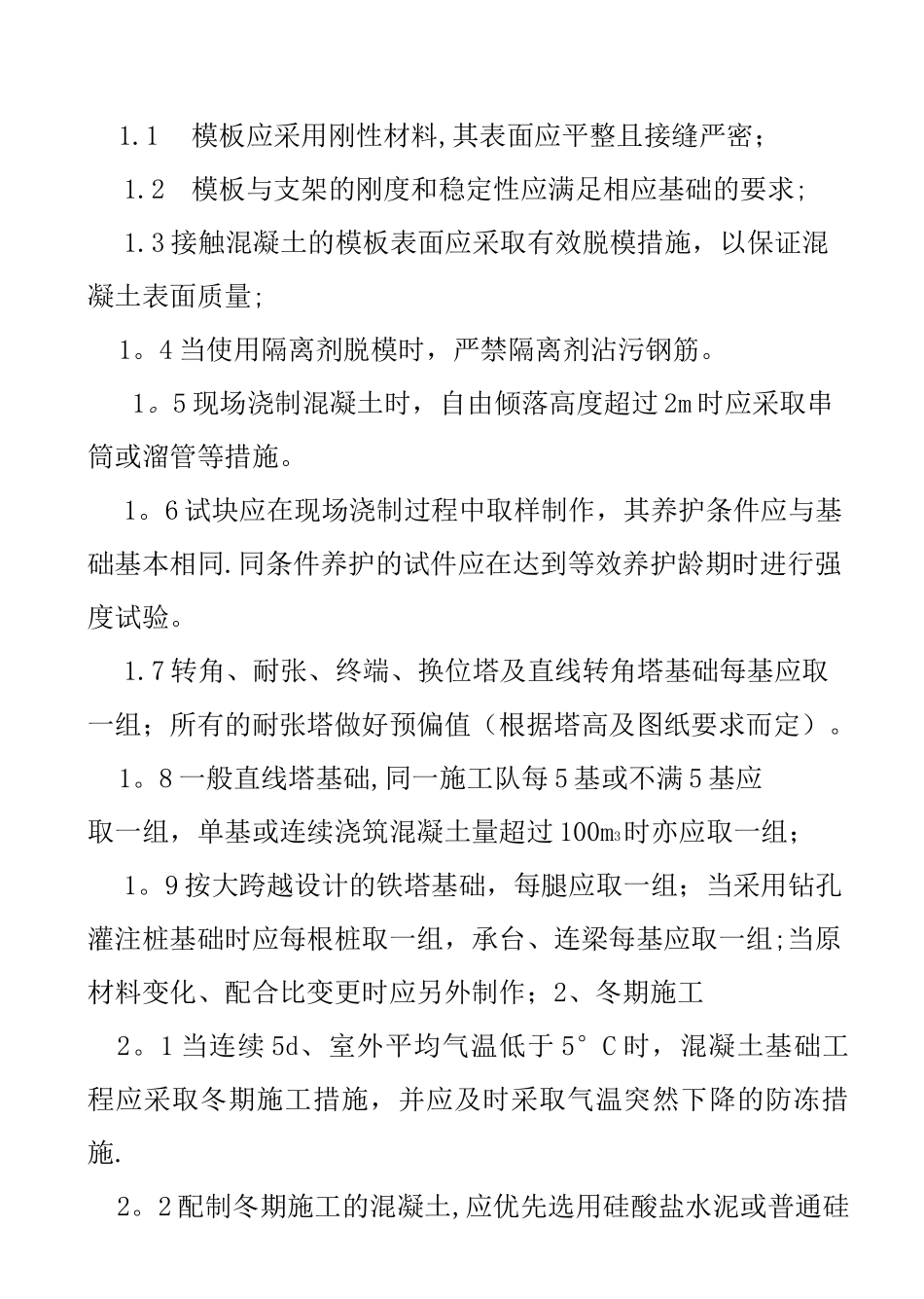

输电线路工程监理人员现场控制要点输电线路工程按照《llOkV〜500kV 架空电力线路工程施工质量及评定规程》DL/T5168—2002 可划分为六个分部工程,监理人员在每个分部工程施工过程控制的基本要点简单总结以下：一、土石方工程1、线路复测1・1 两相邻直线桩为基准，其横线路方向偏差大于 50mm；1。2 顺线路方向两相邻塔位中心桩间的距离与设计值的偏差大于设计档距的 1％；相邻塔位的相对标高与设计值的偏差大于 0・5m；1.3 转角桩的角度值，用方向法复测时与设计值的偏差大于1'30〃；1・4 单双回线路在复测分坑时，注意双变单，单变双时的中心桩的位置・2、基坑开挖2・1 根据土质情况，余土、材料、工器具应堆放在距坑口边缘 0。8m〜1。5m 范围以外，防止孔壁坍塌.2。2 铁塔基础的坑深应以设计施工基面为基准・当设计施工基面为零时,铁塔基础坑深应以设计中心桩处自然地面标高为基准。2.3 铁塔基础坑深与设计坑深偏差大于+100mm 时，其超深部分应进行铺石灌浆处理.2。4 砼杆基坑在开挖注意拉线坑的尺寸，夹角度的控制与拉盘的方向（平面朝上）。2。5 基础位移、扭转质量通病防治的技术措施主要措施：基坑开挖前对基础中心桩进行二次复核，并设置稳固的辅助桩位，确认桩位及各个基础腿的方位准确；基础支模后、浇制前和浇制中要多次核对基础模板、地脚螺栓或插入角钢的方位，保证其准确性；3、基坑回填3.1基坑回填前,基坑有积水时，回填前先将水排完，然后四周均匀填土、夯实,并随时检查基础是否位移，杂物等，且宜四周均匀回填。3。2 铁塔基础坑回填，应符合设计要求,一般应分层夯实，每回填 300mm 厚度夯实一次。坑口的地面上应筑防沉层,防沉层的上部边宽不得小于坑口边宽，其高度视土质夯实程度确定，基础验收时不宜低于 300mm。经过沉降后应及时补填夯实.工程移交时坑口回填土不应低于地面。3。3 石坑回填时大块石应破碎，石子与土按 3:1 掺合后回填夯实。二、基础工程1、基础浇筑1.1模板应采用刚性材料,其表面应平整且接缝严密；1.2模板与支架的刚度和稳定性应满足相应基础的要求;1.3 接触混凝土的模板表面应采取有效脱模措施，以保证混凝土表面质量;1。4 当使用隔离剂脱模时，严禁隔离剂沾污钢筋。1。5 现场浇制混凝土时，自由倾落高度超过 2m 时应采取串筒或溜管等措施。1。6 试块应在现场浇制过程中取样制作，其养护条件应与基础基本相同.同条件养护的试件应在达到等效养护龄期时进行强度试验。1.7 转角、耐张...
