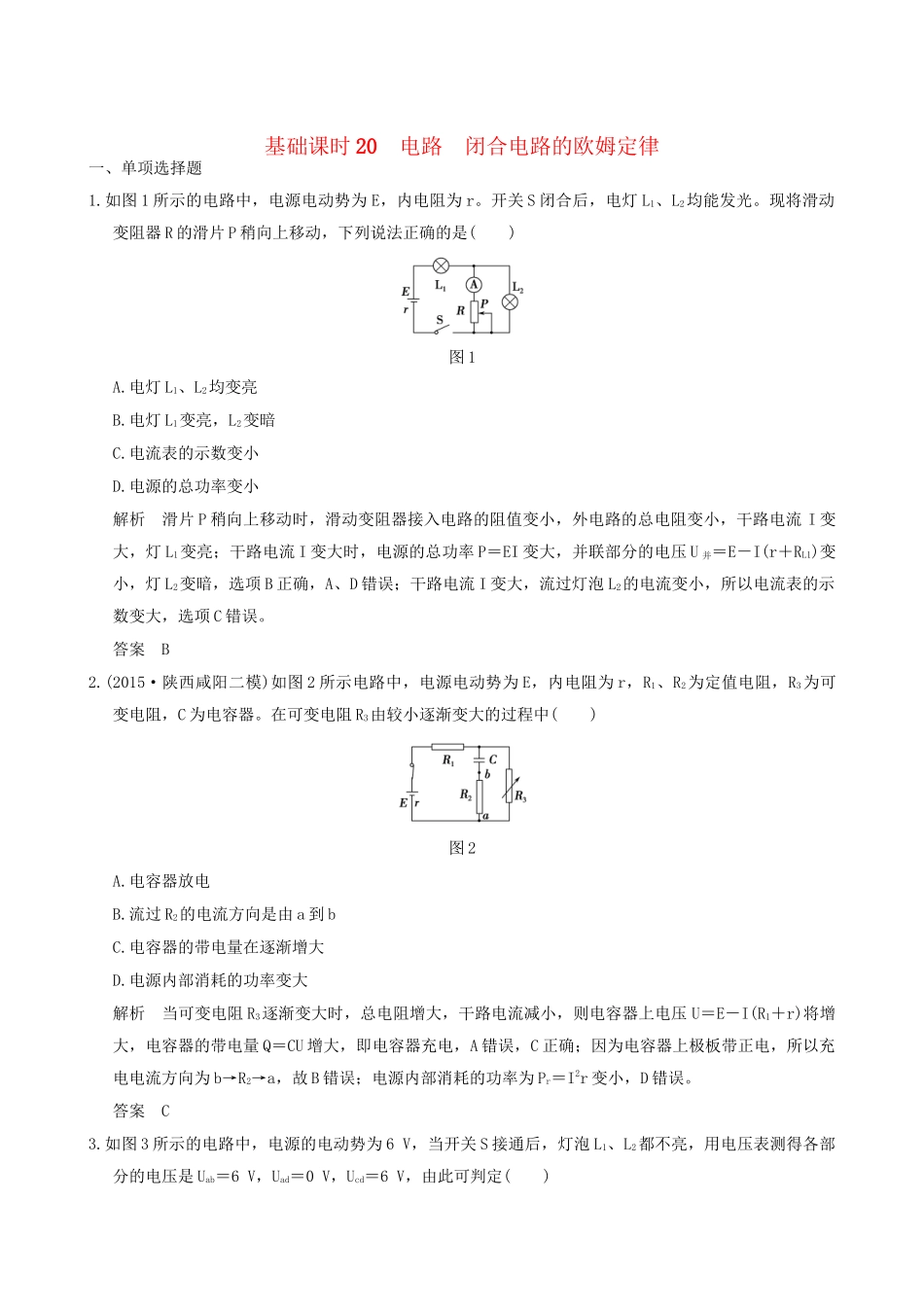

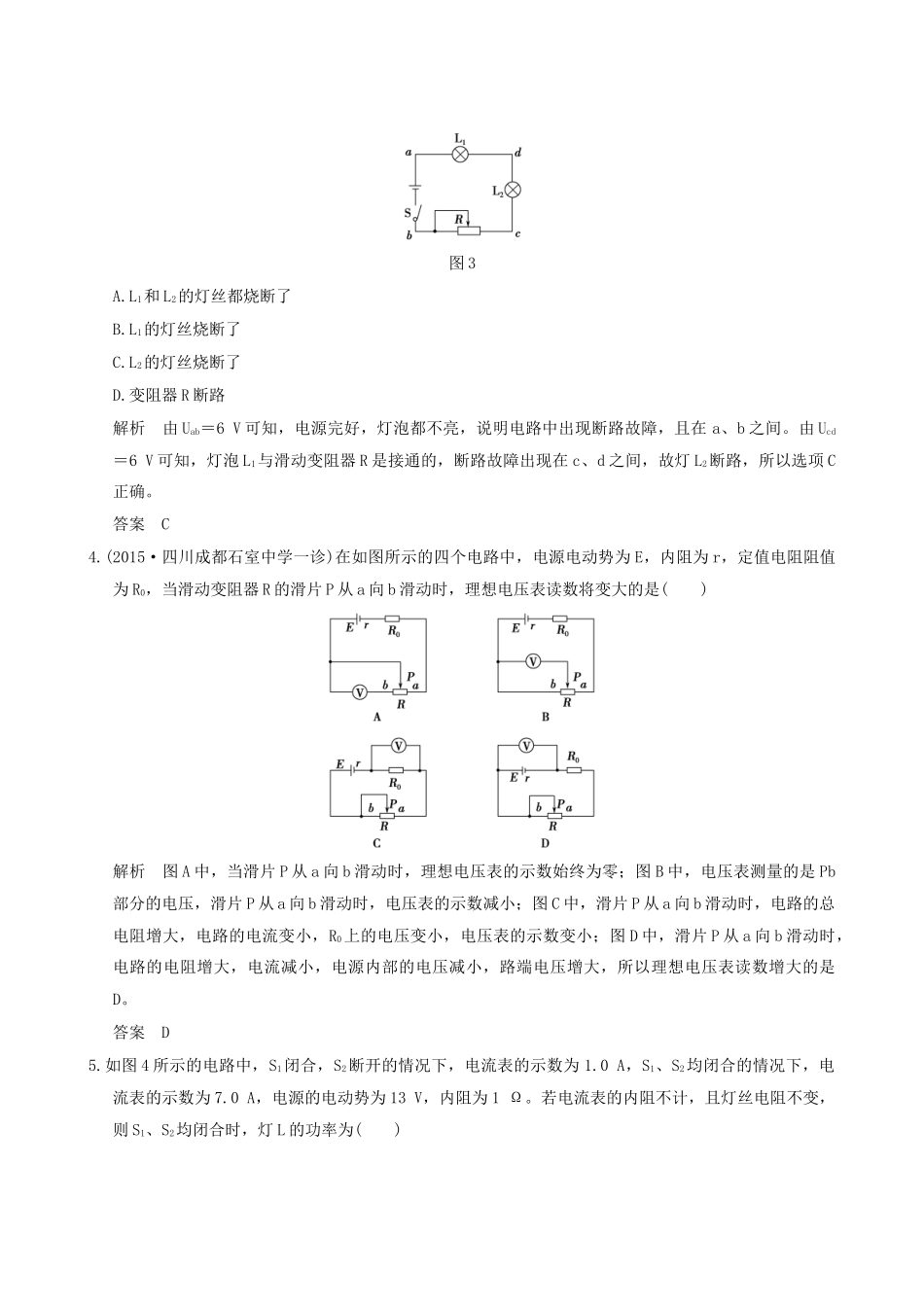

基础课时20电路闭合电路的欧姆定律一、单项选择题1.如图1所示的电路中,电源电动势为E,内电阻为r。开关S闭合后,电灯L1、L2均能发光。现将滑动变阻器R的滑片P稍向上移动,下列说法正确的是()图1A.电灯L1、L2均变亮B.电灯L1变亮,L2变暗C.电流表的示数变小D.电源的总功率变小解析滑片P稍向上移动时,滑动变阻器接入电路的阻值变小,外电路的总电阻变小,干路电流I变大,灯L1变亮;干路电流I变大时,电源的总功率P=EI变大,并联部分的电压U并=E-I(r+RL1)变小,灯L2变暗,选项B正确,A、D错误;干路电流I变大,流过灯泡L2的电流变小,所以电流表的示数变大,选项C错误。答案B2.(2015·陕西咸阳二模)如图2所示电路中,电源电动势为E,内电阻为r,R1、R2为定值电阻,R3为可变电阻,C为电容器。在可变电阻R3由较小逐渐变大的过程中()图2A.电容器放电B.流过R2的电流方向是由a到bC.电容器的带电量在逐渐增大D.电源内部消耗的功率变大解析当可变电阻R3逐渐变大时,总电阻增大,干路电流减小,则电容器上电压U=E-I(R1+r)将增大,电容器的带电量Q=CU增大,即电容器充电,A错误,C正确;因为电容器上极板带正电,所以充电电流方向为b→R2→a,故B错误;电源内部消耗的功率为Pr=I2r变小,D错误。答案C3.如图3所示的电路中,电源的电动势为6V,当开关S接通后,灯泡L1、L2都不亮,用电压表测得各部分的电压是Uab=6V,Uad=0V,Ucd=6V,由此可判定()图3A.L1和L2的灯丝都烧断了B.L1的灯丝烧断了C.L2的灯丝烧断了D.变阻器R断路解析由Uab=6V可知,电源完好,灯泡都不亮,说明电路中出现断路故障,且在a、b之间。由Ucd=6V可知,灯泡L1与滑动变阻器R是接通的,断路故障出现在c、d之间,故灯L2断路,所以选项C正确。答案C4.(2015·四川成都石室中学一诊)在如图所示的四个电路中,电源电动势为E,内阻为r,定值电阻阻值为R0,当滑动变阻器R的滑片P从a向b滑动时,理想电压表读数将变大的是()解析图A中,当滑片P从a向b滑动时,理想电压表的示数始终为零;图B中,电压表测量的是Pb部分的电压,滑片P从a向b滑动时,电压表的示数减小;图C中,滑片P从a向b滑动时,电路的总电阻增大,电路的电流变小,R0上的电压变小,电压表的示数变小;图D中,滑片P从a向b滑动时,电路的电阻增大,电流减小,电源内部的电压减小,路端电压增大,所以理想电压表读数增大的是D。答案D5.如图4所示的电路中,S1闭合,S2断开的情况下,电流表的示数为1.0A,S1、S2均闭合的情况下,电流表的示数为7.0A,电源的电动势为13V,内阻为1Ω。若电流表的内阻不计,且灯丝电阻不变,则S1、S2均闭合时,灯L的功率为()图4A.3WB.6WC.9WD.12W解析S1闭合、S2断开时,电源内电压Ur=I1r=1.0×1V=1V,灯L两端的电压UL=13V-1V=12V,灯的功率为P=ULI1=12×1W=12W;S1、S2均闭合时,电源内电压Ur′=I2r=7×1V=7V,灯L两端的电压UL′=13V-7V=6V,因灯L的电阻不变,两端电压为原来的,由公式P=知,灯L的功率应为原来的,即为3W,所以选项A正确。答案A6.如图5甲所示的电路中,a、b、c是三个完全相同的灯泡,已知灯泡的伏安特性曲线如图乙所示,已知图线过点(0.4,0.125),闭合电键后流过电源的电流为0.25A,则下列说法正确的是()图5A.灯泡a两端的电压为b两端的电压的2倍B.灯泡a的功率为0.75WC.灯泡b的阻值为12ΩD.灯泡a、b的电功率之比为4∶1解析由伏安特性曲线可知三个灯泡不是定值电阻,其阻值也不是线性变化的,当电路中的总电流为0.25A时,通过灯泡b、c的电流均为0.125A,由图象可知,灯泡a两端的电压为3.0V,灯泡b两端的电压是0.4V,灯泡a的功率Pa=IaUa=0.25×3W=0.75W,A错误,B正确;灯泡b和灯泡c的阻值为R==Ω=3.2Ω,C错误;灯泡b消耗的功率Pb=IbUb=0.125×0.4W=0.05W,灯泡a、b消耗的电功率之比Pa∶Pb=15∶1,D错误。答案B7.(2016·河北邢台高考摸底)如图6所示的电路中,电源内阻不可忽略,当滑动变阻器滑片处在某一位置时,电流表的读数为I=0.5A,电压表V1的读数为U1=1V,电压表V2的读数为U2=2V。则向右移动滑动变阻器的滑片后,三个电表可能得到的读数是()图6A.I=2A,U1=2V,U2=0VB.I=1A,U1=1...
