建筑保温材料防火性能研究

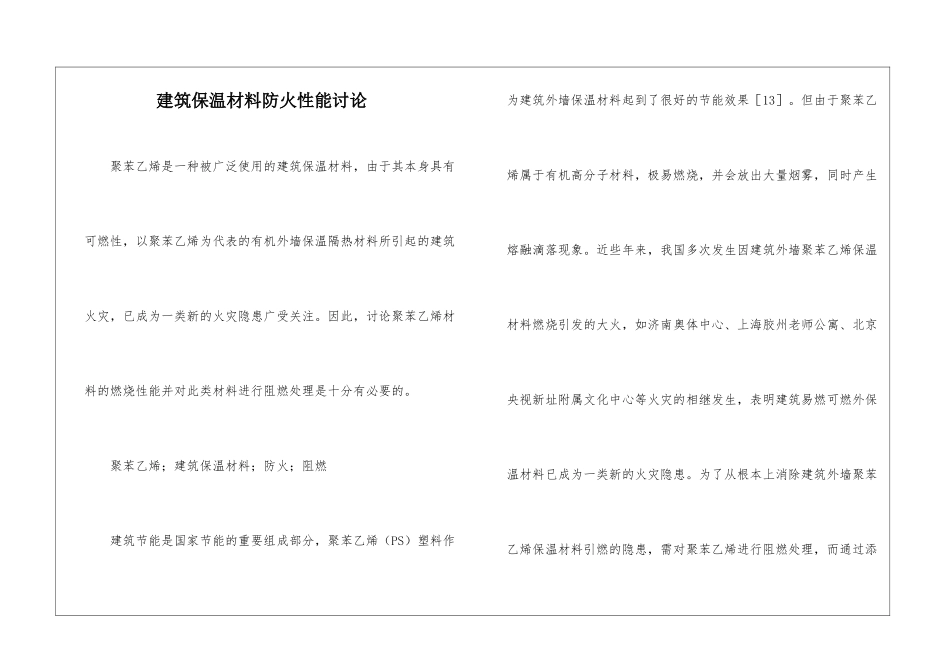

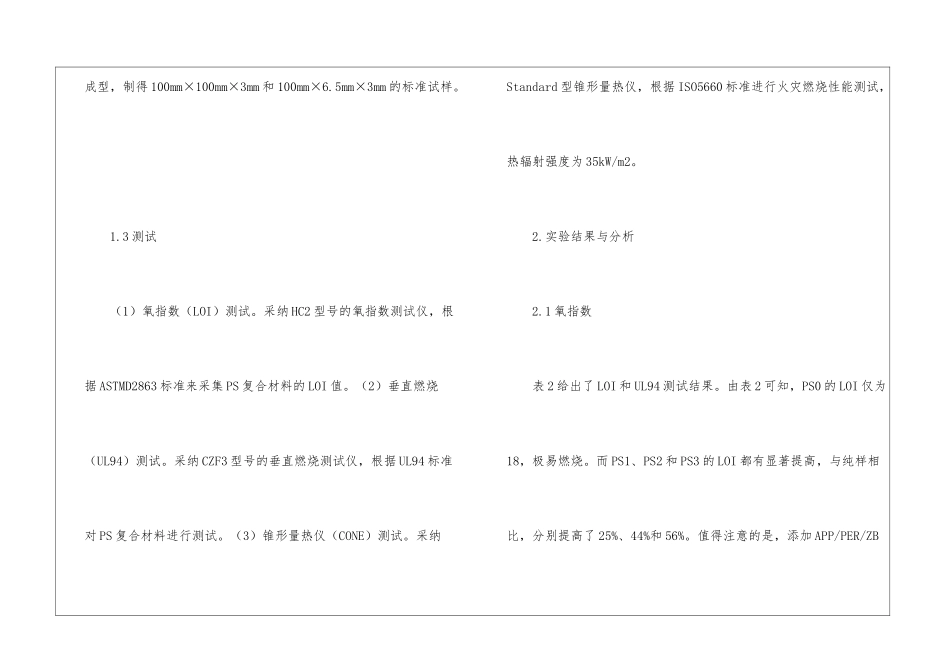

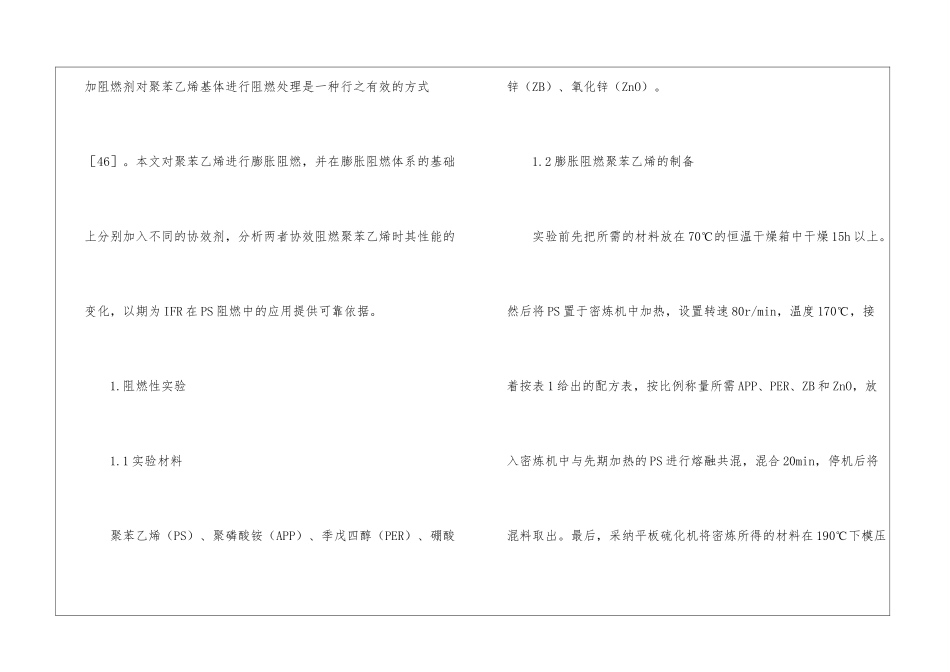

建筑保温材料防火性能讨论 聚苯乙烯是一种被广泛使用的建筑保温材料，由于其本身具有可燃性，以聚苯乙烯为代表的有机外墙保温隔热材料所引起的建筑火灾，已成为一类新的火灾隐患广受关注。因此，讨论聚苯乙烯材料的燃烧性能并对此类材料进行阻燃处理是十分有必要的。 聚苯乙烯；建筑保温材料；防火；阻燃 建筑节能是国家节能的重要组成部分，聚苯乙烯（PS）塑料作为建筑外墙保温材料起到了很好的节能效果［13］。但由于聚苯乙烯属于有机高分子材料，极易燃烧，并会放出大量烟雾，同时产生熔融滴落现象。近些年来，我国多次发生因建筑外墙聚苯乙烯保温材料燃烧引发的大火，如济南奥体中心、上海胶州老师公寓、北京央视新址附属文化中心等火灾的相继发生，表明建筑易燃可燃外保温材料已成为一类新的火灾隐患。为了从根本上消除建筑外墙聚苯乙烯保温材料引燃的隐患，需对聚苯乙烯进行阻燃处理，而通过添加阻燃剂对聚苯乙烯基体进行阻燃处理是一种行之有效的方式［46］。本文对聚苯乙烯进行膨胀阻燃，并在膨胀阻燃体系的基础上分别加入不同的协效剂，分析两者协效阻燃聚苯乙烯时其性能的变化，以期为 IFR 在 PS 阻燃中的应用提供可靠依据。 1.阻燃性实验 1.1 实验材料 聚苯乙烯（PS）、聚磷酸铵（APP）、季戊四醇（PER）、硼酸锌（ZB）、氧化锌（ZnO）。 1.2 膨胀阻燃聚苯乙烯的制备 实验前先把所需的材料放在 70℃的恒温干燥箱中干燥 15h 以上。然后将 PS 置于密炼机中加热，设置转速 80r/min，温度 170℃，接着按表 1 给出的配方表，按比例称量所需 APP、PER、ZB 和 ZnO，放入密炼机中与先期加热的 PS 进行熔融共混，混合 20min，停机后将混料取出。最后，采纳平板硫化机将密炼所得的材料在 190℃下模压成型，制得 100mm×100mm×3mm 和 100mm×6.5mm×3mm 的标准试样。 1.3 测试 （1）氧指数（LOI）测试。采纳 HC2 型号的氧指数测试仪，根据 ASTMD2863 标准来采集 PS 复合材料的 LOI 值。（2）垂直燃烧（UL94）测试。采纳 CZF3 型号的垂直燃烧测试仪，根据 UL94 标准对 PS 复合材料进行测试。（3）锥形量热仪（CONE）测试。采纳Standard 型锥形量热仪，根据 ISO5660 标准进行火灾燃烧性能测试，热辐射强度为 35kW/m2。 2.实验结果与分析 2.1 氧指数 表 2 给出了 LOI 和 UL94 测试结果。由表 2 可知，PS0 的 LOI 仅为18，极易燃烧。而 PS1、PS2 和 PS3 的 LOI 都有显著...
