2013届高三物理一轮 专题20 串并联电路 电表的改装精品学案 新课标

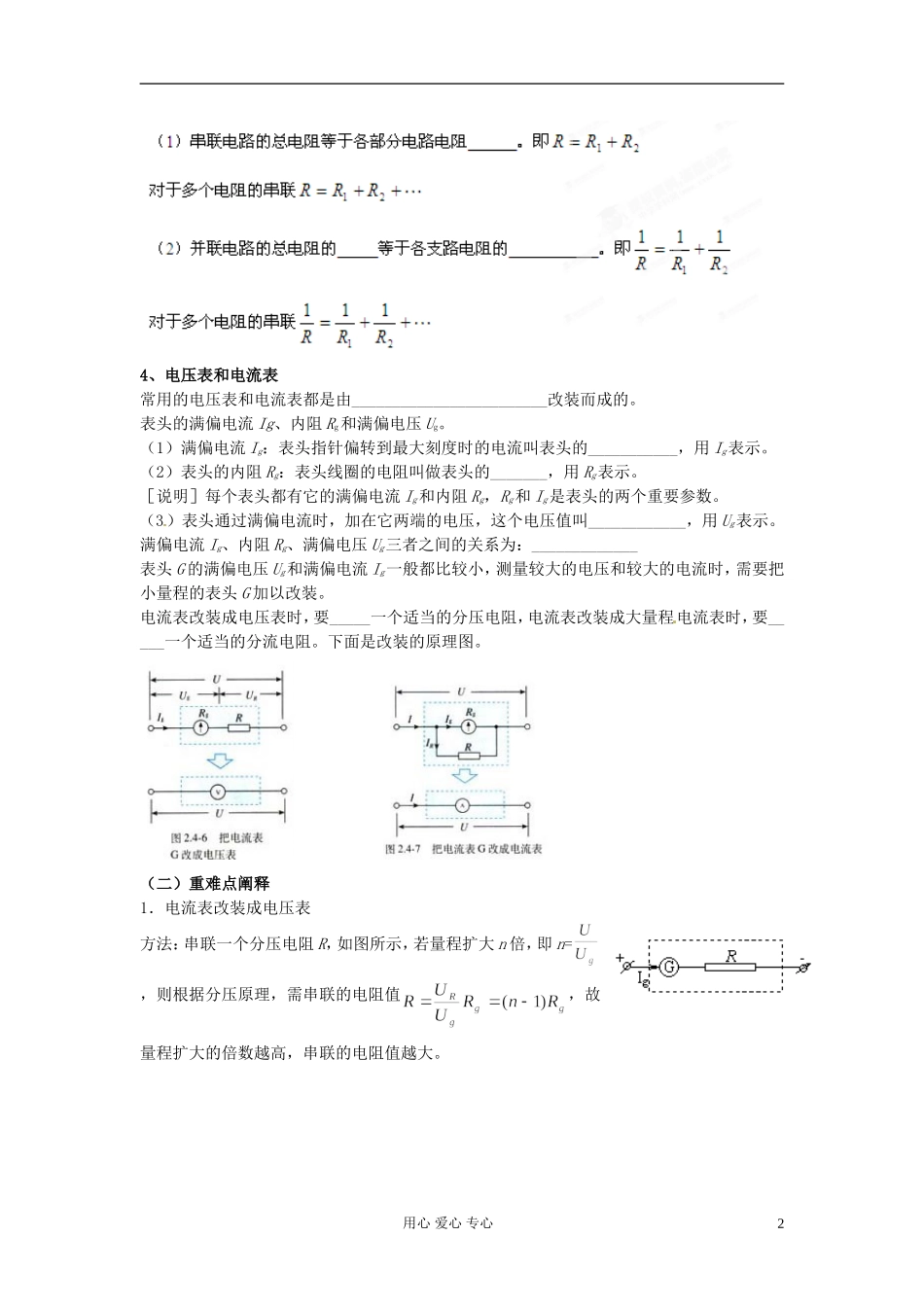

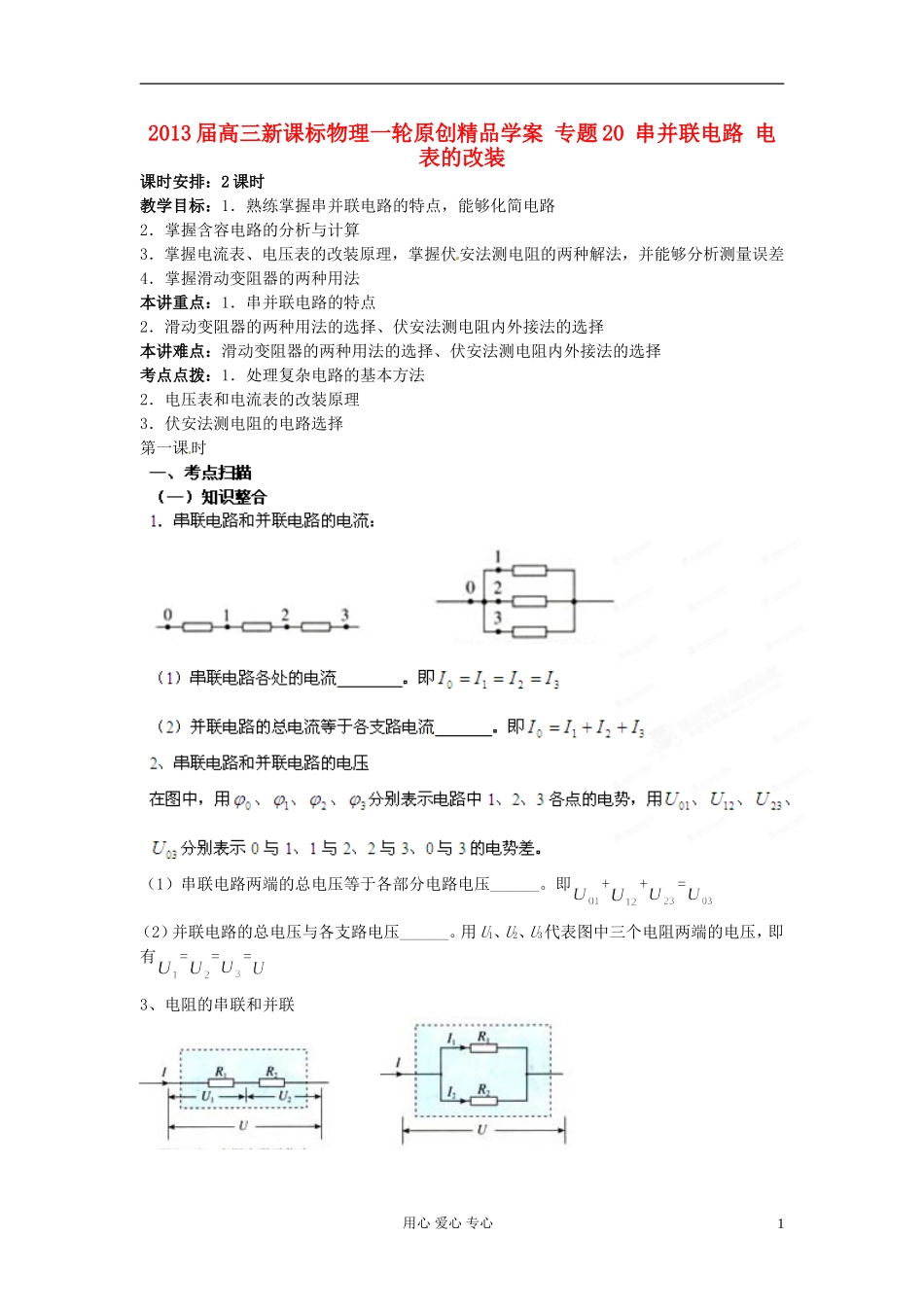

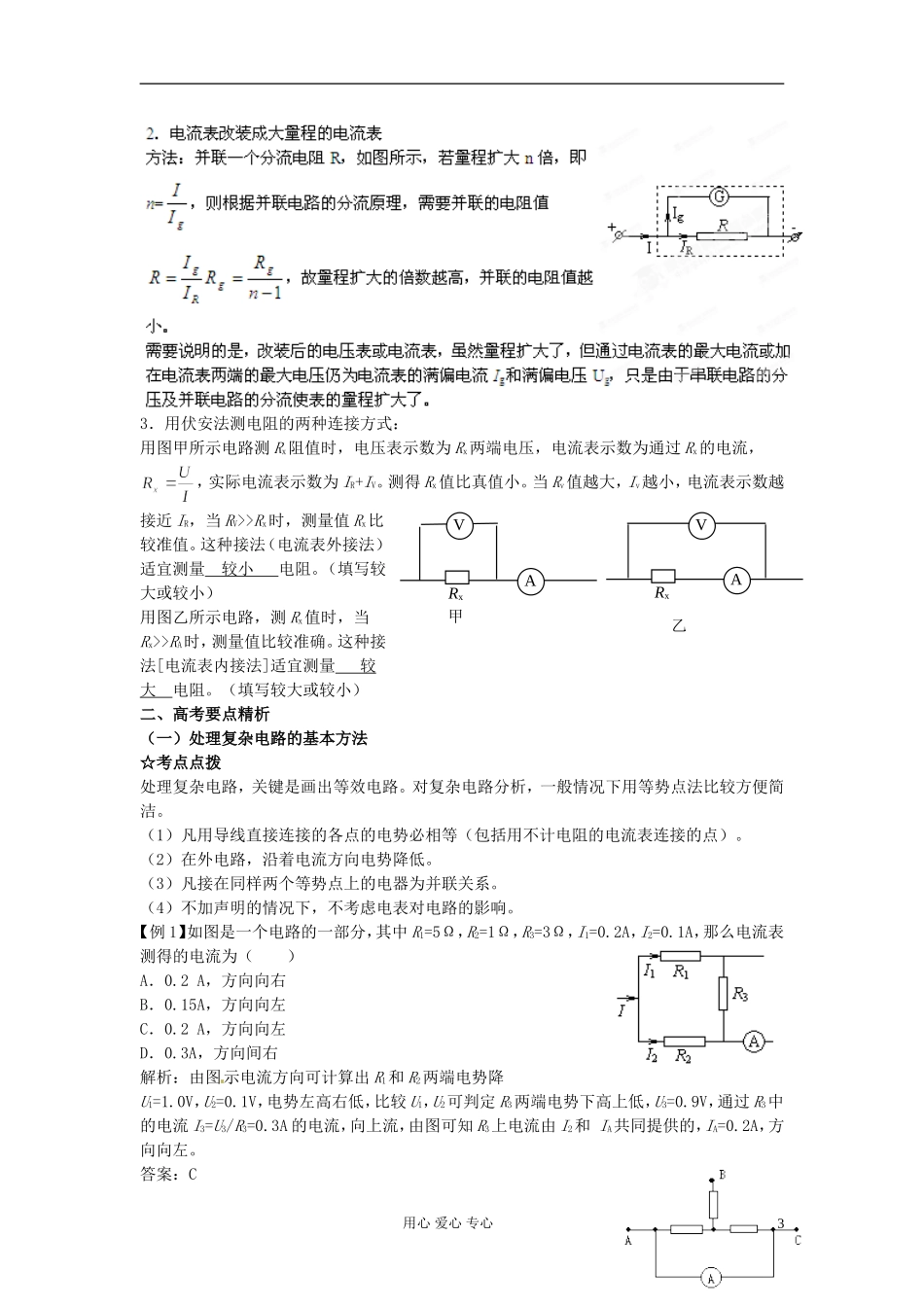

2013 届高三新课标物理一轮原创精品学案 专题 20 串并联电路 电表的改装课时安排：2 课时教学目标：1．熟练掌握串并联电路的特点，能够化简电路2．掌握含容电路的分析与计算3．掌握电流表、电压表的改装原理，掌握伏安法测电阻的两种解法，并能够分析测量误差4．掌握滑动变阻器的两种用法本讲重点：1．串并联电路的特点2．滑动变阻器的两种用法的选择、伏安法测电阻内外接法的选择本讲难点：滑动变阻器的两种用法的选择、伏安法测电阻内外接法的选择考点点拨：1．处理复杂电路的基本方法2．电压表和电流表的改装原理3．伏安法测电阻的电路选择第一课时（1）串联电路两端的总电压等于各部分电路电压______。即++=（2）并联电路的总电压与各支路电压______。用 U1、U2、U3代表图中三个电阻两端的电压，即有===3、电阻的串联和并联 用心 爱心 专心14、电压表和电流表常用的电压表和电流表都是由________________________改装而成的。表头的满偏电流 Ig、内阻 Rg和满偏电压 Ug。（1）满偏电流 Ig：表头指针偏转到最大刻度时的电流叫表头的___________，用 Ig表示。（2）表头的内阻 Rg：表头线圈的电阻叫做表头的_______，用 Rg表示。［说明］每个表头都有它的满偏电流 Ig和内阻 Rg，Rg和 Ig是表头的两个重要参数。（3）表头通过满偏电流时，加在它两端的电压，这个电压值叫____________，用 Ug表示。满偏电流 Ig、内阻 Rg、满偏电压 Ug三者之间的关系为：_____________表头 G 的满偏电压 Ug和满偏电流 Ig一般都比较小，测量较大的电压和较大的电流时，需要把小量程的表头 G 加以改装。电流表改装成电压表时，要_____一个适当的分压电阻，电流表改装成大量程电流表时，要_____一个适当的分流电阻。下面是改装的原理图。 （二）重难点阐释1．电流表改装成电压表方法：串联一个分压电阻 R，如图所示，若量程扩大 n 倍，即 n=，则根据分压原理，需串联的电阻值，故量程扩大的倍数越高，串联的电阻值越大。用心 爱心 专心23．用伏安法测电阻的两种连接方式：用图甲所示电路测 Rx阻值时，电压表示数为 Rx两端电压，电流表示数为通过 Rx的电流，，实际电流表示数为 IR+IV。测得 Rx值比真值小。当 Rv值越大，Iv越小，电流表示数越接近 IR，当 RV>>Rx时，测量值 Rx比较准值。这种接法（电流表外接法）适宜测量 较小 电阻。（填写较大或较小）用图乙所示电路，测 Rx值时，当Rx>>RA时，测量值比较准确。这种接法...
