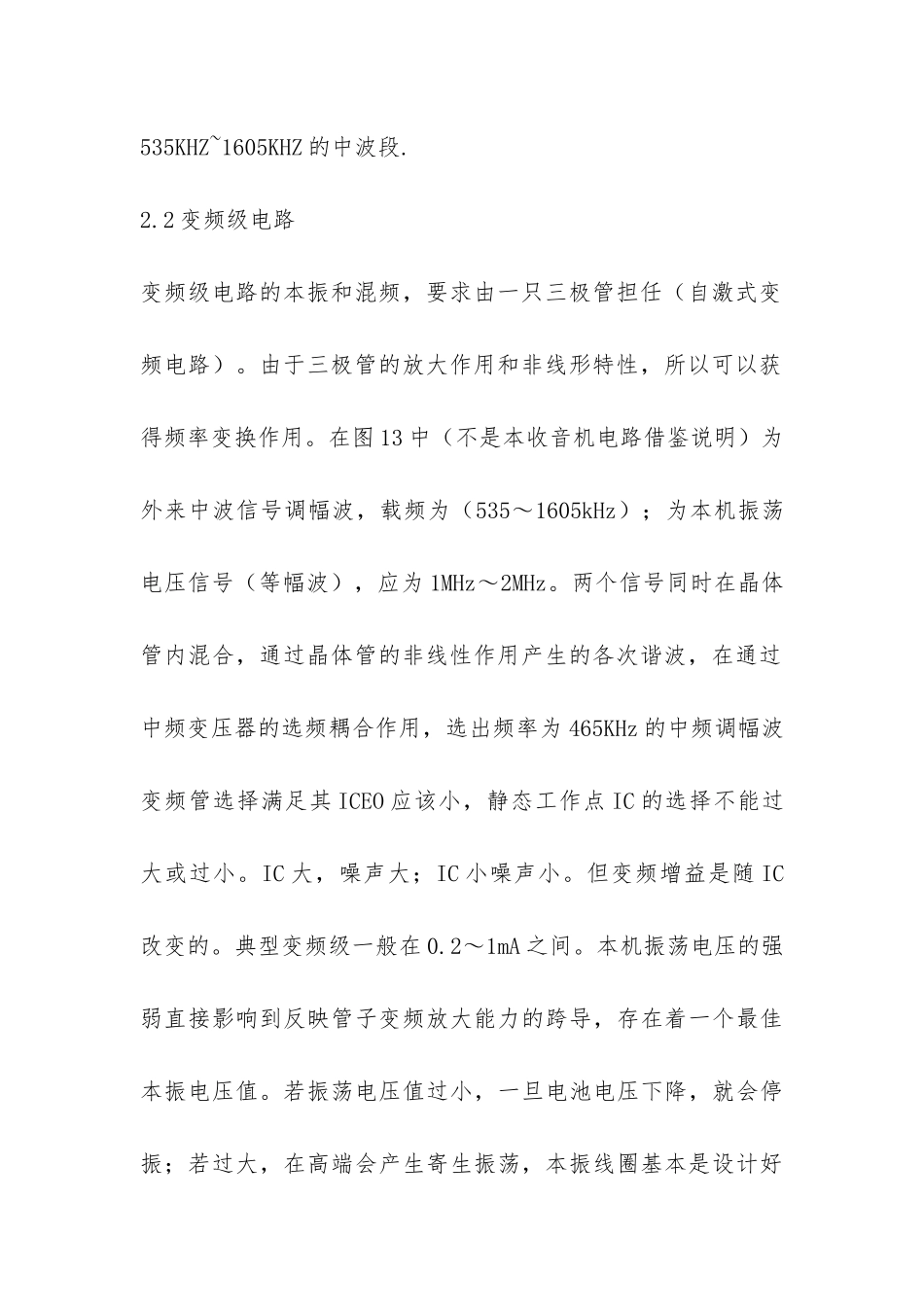

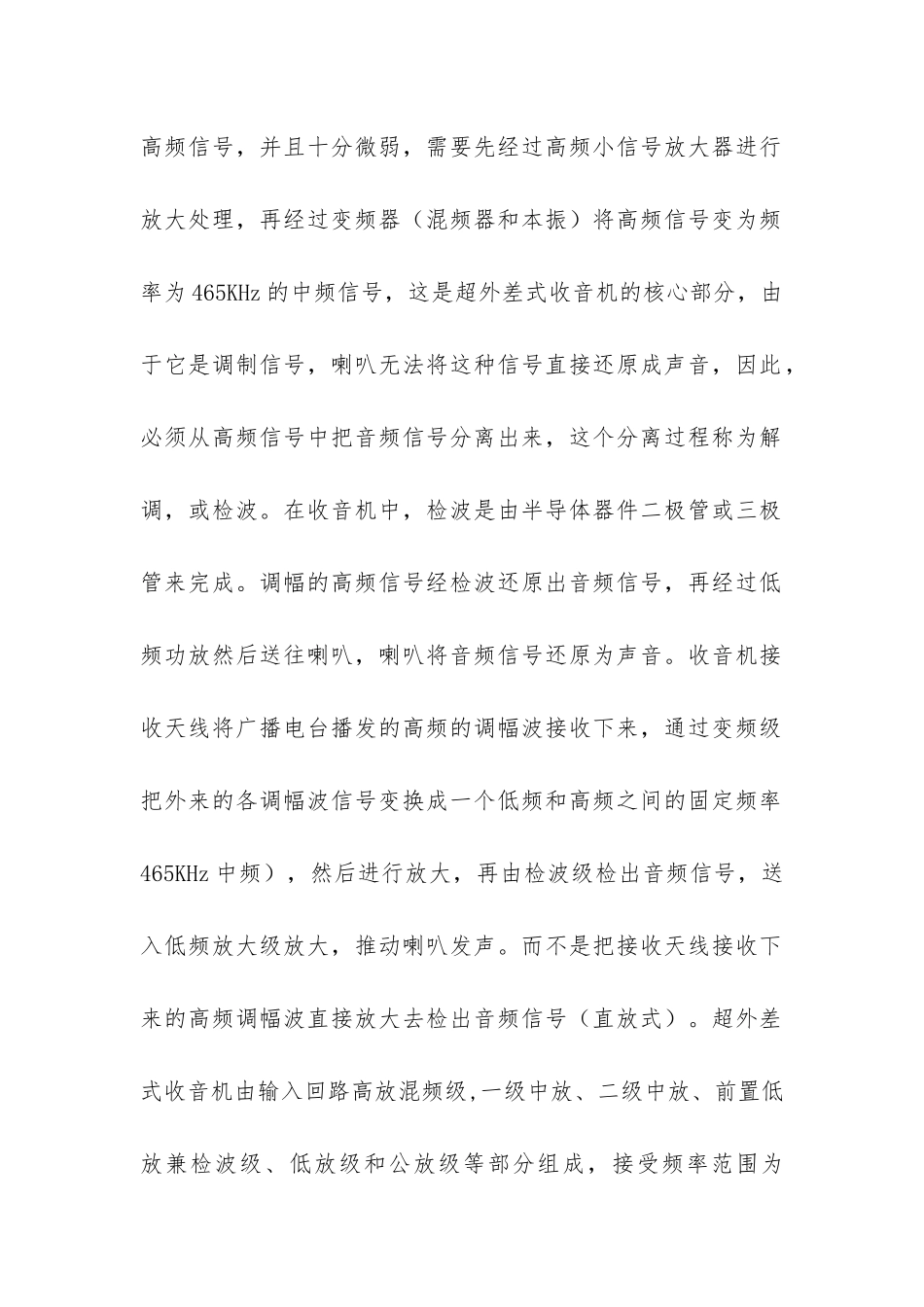

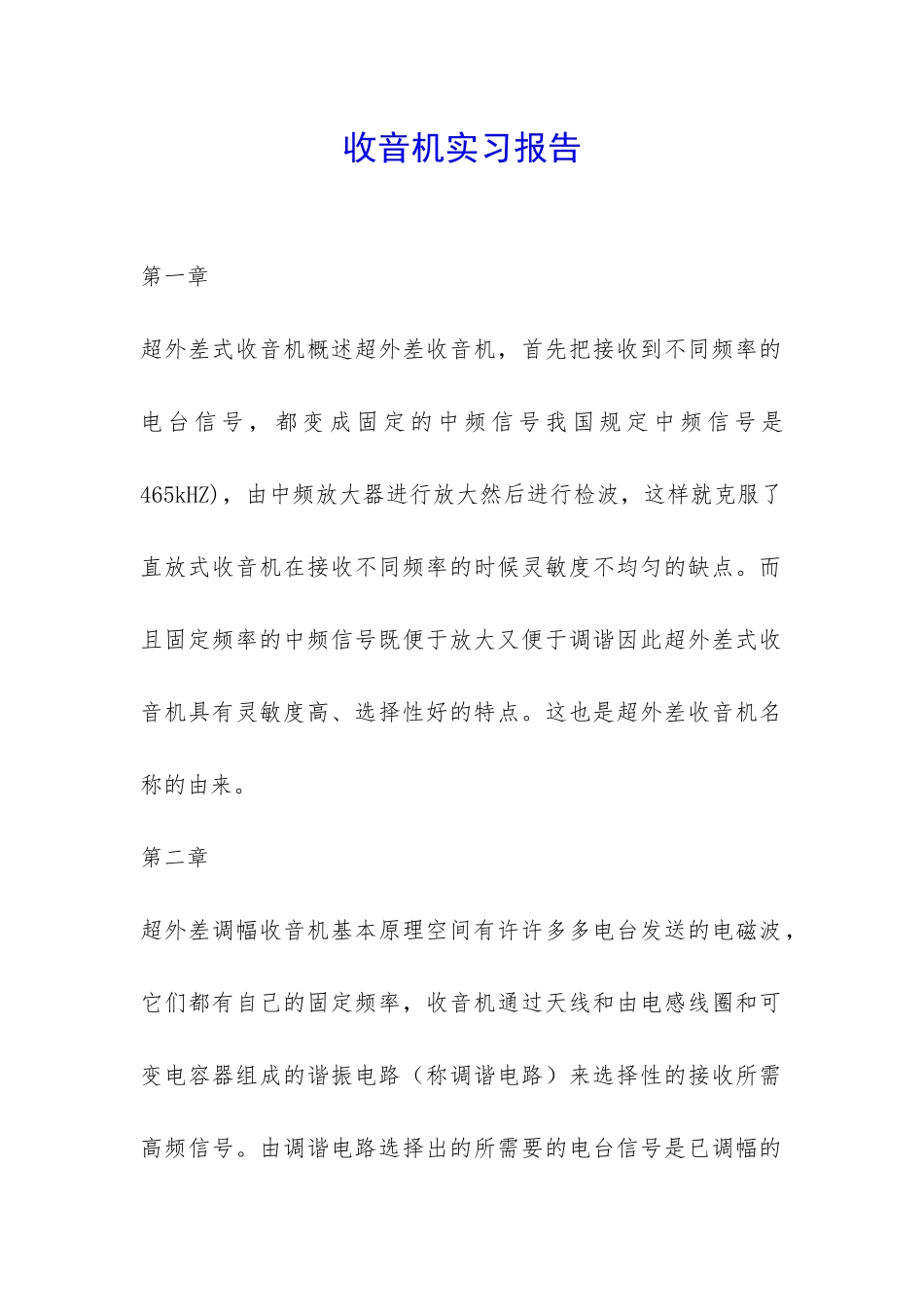

收音机实习报告 第一章超外差式收音机概述超外差收音机，首先把接收到不同频率的电 台 信 号 ， 都 变 成 固 定 的 中 频 信 号 我 国 规 定 中 频 信 号 是465kHZ)，由中频放大器进行放大然后进行检波，这样就克服了直放式收音机在接收不同频率的时候灵敏度不均匀的缺点。而且固定频率的中频信号既便于放大又便于调谐因此超外差式收音机具有灵敏度高、选择性好的特点。这也是超外差收音机名称的由来。第二章超外差调幅收音机基本原理空间有许许多多电台发送的电磁波，它们都有自己的固定频率，收音机通过天线和由电感线圈和可变电容器组成的谐振电路（称调谐电路）来选择性的接收所需高频信号。由调谐电路选择出的所需要的电台信号是已调幅的高频信号，并且十分微弱，需要先经过高频小信号放大器进行放大处理，再经过变频器（混频器和本振）将高频信号变为频率为 465KHz 的中频信号，这是超外差式收音机的核心部分，由于它是调制信号，喇叭无法将这种信号直接还原成声音，因此，必须从高频信号中把音频信号分离出来，这个分离过程称为解调，或检波。在收音机中，检波是由半导体器件二极管或三极管来完成。调幅的高频信号经检波还原出音频信号，再经过低频功放然后送往喇叭，喇叭将音频信号还原为声音。收音机接收天线将广播电台播发的高频的调幅波接收下来，通过变频级把外来的各调幅波信号变换成一个低频和高频之间的固定频率465KHz 中频），然后进行放大，再由检波级检出音频信号，送入低频放大级放大，推动喇叭发声。而不是把接收天线接收下来的高频调幅波直接放大去检出音频信号（直放式）。超外差式收音机由输入回路高放混频级,一级中放、二级中放、前置低放兼检波级、低放级和公放级等部分组成，接受频率范围为535KHZ~1605KHZ 的中波段.2.2 变频级电路变频级电路的本振和混频，要求由一只三极管担任（自激式变频电路）。由于三极管的放大作用和非线形特性，所以可以获得频率变换作用。在图 13 中（不是本收音机电路借鉴说明）为外来中波信号调幅波，载频为（535～1605kHz）；为本机振荡电压信号（等幅波），应为 1MHz～2MHz。两个信号同时在晶体管内混合，通过晶体管的非线性作用产生的各次谐波，在通过中频变压器的选频耦合作用，选出频率为 465KHz 的中频调幅波变频管选择满足其 ICEO 应该小，静态工作点 IC 的选择不能过大或过小。IC 大，噪声大；IC 小噪声小。但变频增益是随 IC改变的。典型...
