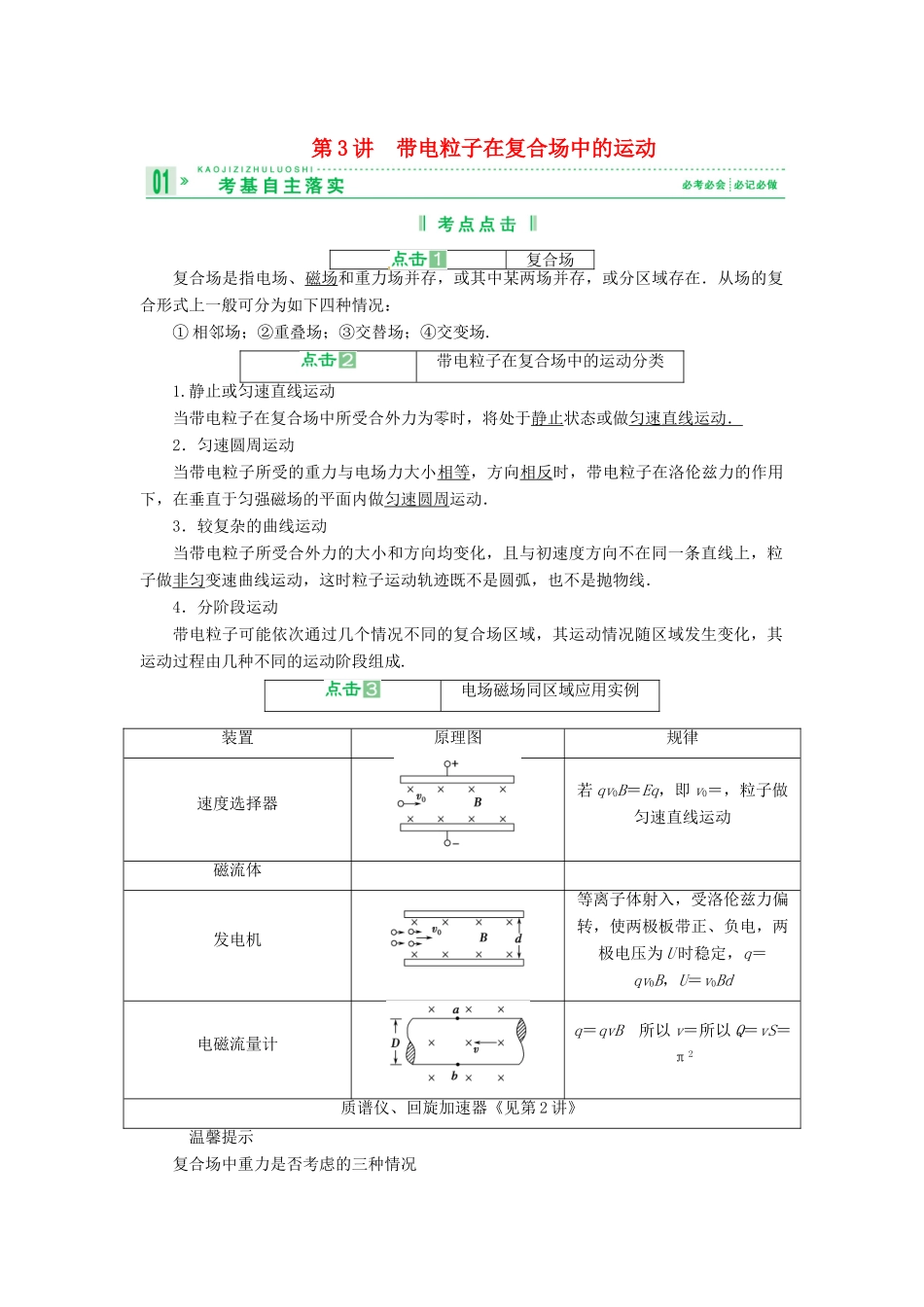

第 3 讲 带电粒子在复合场中的运动复合场复合场是指电场、磁场和重力场并存，或其中某两场并存，或分区域存在．从场的复合形式上一般可分为如下四种情况：① 相邻场；②重叠场；③交替场；④交变场.带电粒子在复合场中的运动分类1.静止或匀速直线运动当带电粒子在复合场中所受合外力为零时，将处于静止状态或做匀速直线运动．2．匀速圆周运动当带电粒子所受的重力与电场力大小相等，方向相反时，带电粒子在洛伦兹力的作用下，在垂直于匀强磁场的平面内做匀速圆周运动．3．较复杂的曲线运动当带电粒子所受合外力的大小和方向均变化，且与初速度方向不在同一条直线上，粒子做非匀变速曲线运动，这时粒子运动轨迹既不是圆弧，也不是抛物线．4．分阶段运动带电粒子可能依次通过几个情况不同的复合场区域，其运动情况随区域发生变化，其运动过程由几种不同的运动阶段组成.电场磁场同区域应用实例装置原理图规律速度选择器若 qv0B＝Eq，即 v0＝，粒子做匀速直线运动磁流体发电机等离子体射入，受洛伦兹力偏转，使两极板带正、负电，两极电压为 U 时稳定，q＝qv0B，U＝v0Bd电磁流量计q＝qvB 所以 v＝所以 Q＝vS＝π2质谱仪、回旋加速器《见第 2 讲》温馨提示复合场中重力是否考虑的三种情况(1)对于微观粒子，如电子、质子、离子等，因为其重力一般情况下与电场力或磁场力相比太小，可以忽略．而对于一些实际 物体，如带电小球、液滴、金属块等，一般应考虑其重力．(2)在题目中明确说明的按说明要求是否考虑重力．(3)不能直接判断是否考虑重力的，在进行受力分析与运动分析时，要由分析结果确定是否考虑重力．图 8－3－11．如图 8－3－1 是磁流体发电机的原理示意图，金属板 M、N 正对着平行放置，且板面垂直于纸面，在两板之间接有电阻 R.在极板间有垂直于纸面向里的匀强磁场．当等离子束(分别带有等量正、负电荷的离子束)从左向右进入极板时，下列说法中正确的是( )．①N 板的电势高于 M 板的电势 ② M 板的电势高于 N 板的电势 ③ R 中有由 b 向 a 方向的电流 ④ R 中有由 a 向 b 方向的电流A．①② B．③④ C．②④ D．①③解析 本题考查洛伦兹力的方向的判断，电流形成的条件等知识点．根据左手定则可知正电荷向上极板偏转，负电荷向下极板偏转，则 M 板的电势高于 N 板的电势．M 板相当于电源的正板，那么 R 中有由 a 向 b 方向的电流．答案 C图 8－3－22．如图 8－3－2 所示，有一...
