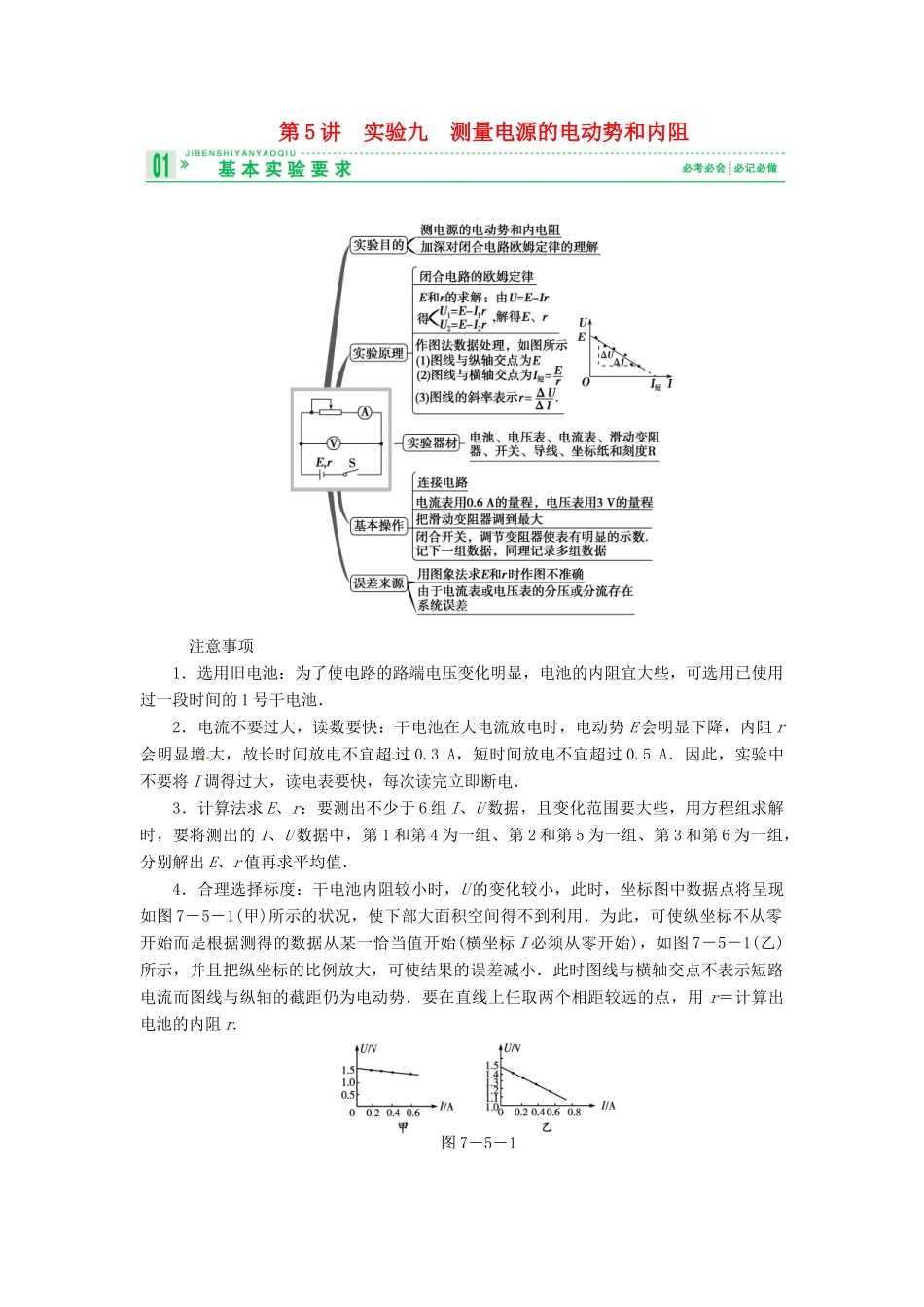

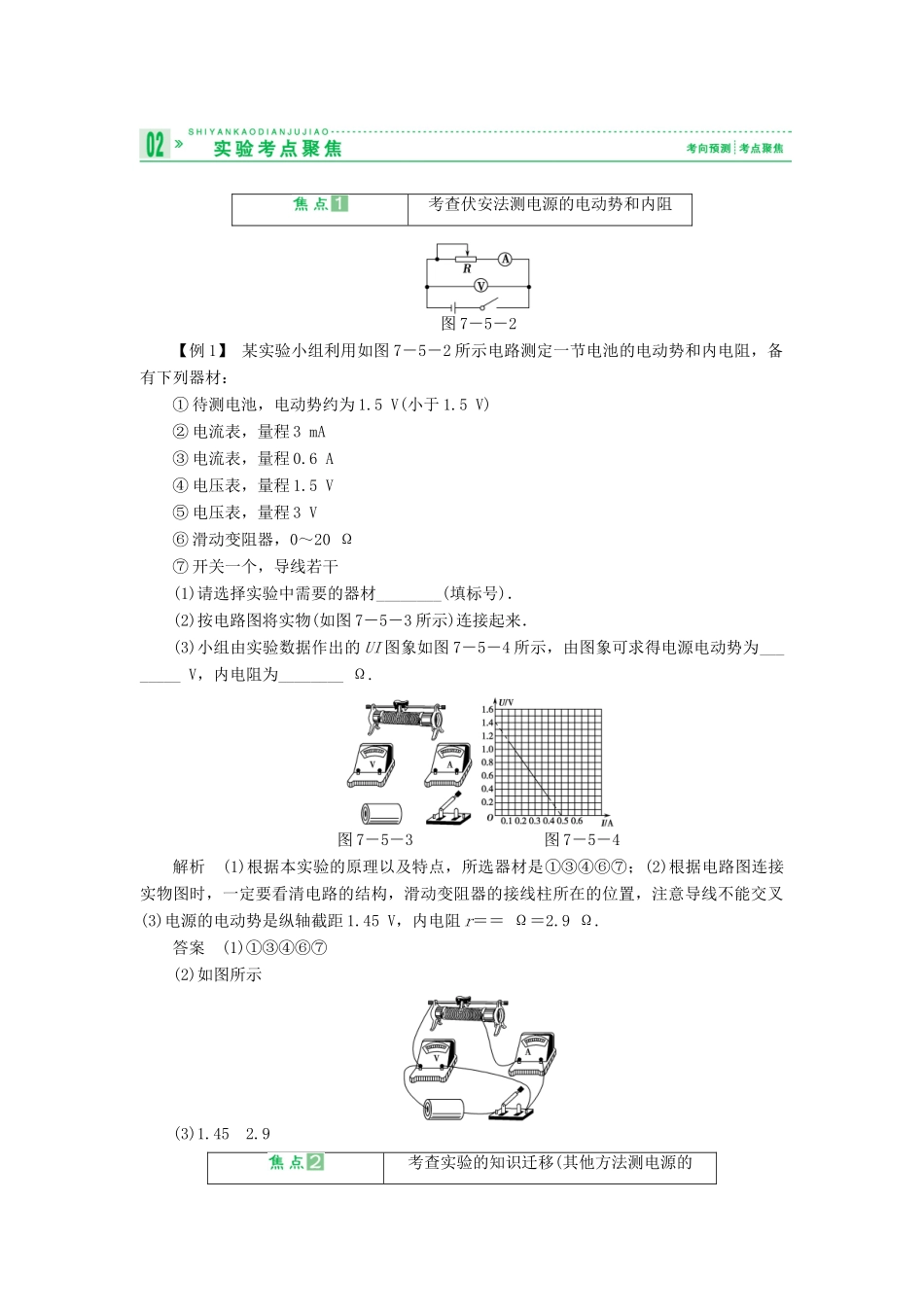

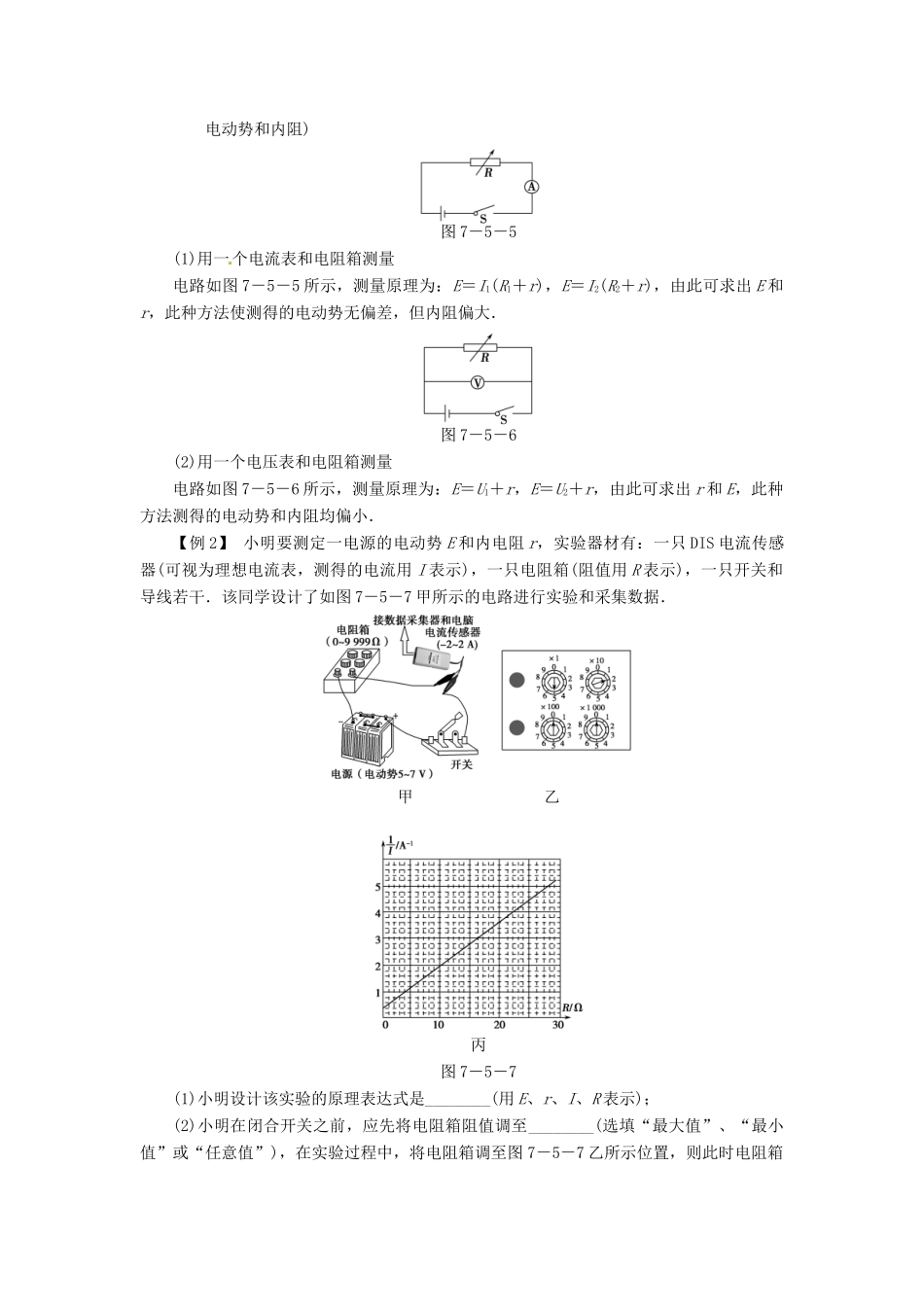

第 5 讲 实验九 测量电源的电动势和内阻注意事项1.选用旧电池:为了使电路的路端电压变化明显,电池的内阻宜大些,可选用已使用过一段时间的 1 号干电池.2.电流不要过大,读数要快:干电池在大电流放电时,电动势 E 会明显下降,内阻 r会明显增 大,故长时间放电不宜超 过 0.3 A,短时间放电不宜超过 0.5 A.因此,实验中不要将 I 调得过大,读电表要快,每次读完立即断电.3.计算法求 E、r:要测出不少于 6 组 I、U 数据,且变化范围要大些,用方程组求解时,要将测出的 I、U 数据中,第 1 和第 4 为一组、第 2 和第 5 为一组、第 3 和第 6 为一组,分别解出 E、r 值再求平均值.4.合理选择标度:干电池内阻较小时,U 的变化较小,此时,坐标图中数据点将呈现如图 7-5-1(甲)所示的状况,使下部大面积空间得不到利用.为此,可使纵坐标不从零开始而是根据测得的数据从某一恰当值开始(横坐标 I 必须从零开始),如图 7-5-1(乙)所示,并且把纵坐标的比例放大,可使结果的误差减小.此时图线与横轴交点不表示短路电流而图线与纵轴的截距仍为电动势.要在直线上任取两个相距较远的点,用 r=计算出电池的内阻 r.图 7-5-1考查伏安法测电源的电动势和内阻图 7-5-2【例 1】 某实验小组利用如图 7-5-2 所示电路测定一节电池的电动势和内电阻,备有下列器材:① 待测电池,电动势约为 1.5 V(小于 1.5 V)② 电流表,量程 3 mA③ 电流表,量程 0.6 A④ 电压表,量程 1.5 V⑤ 电压表,量程 3 V⑥ 滑动变阻器,0~20 Ω⑦ 开关一个,导线若干(1)请选择实验中需要的器材________(填标号).(2)按电路图将实物(如图 7-5-3 所示)连接起来.(3)小组由实验数据作出的 UI 图象如图 7-5-4 所示,由图象可求得电源电动势为________ V,内电阻为________ Ω.图 7-5-3 图 7-5-4解析 (1)根据本实验的原理以及特点,所选器材是①③④⑥⑦;(2)根据电路图连接实物图时,一定要看清电路的结构,滑动变阻器的接线柱所在的位置,注意导线不能交叉(3)电源的电动势是纵轴截距 1.45 V,内电阻 r== Ω=2.9 Ω.答案 (1)①③④⑥⑦(2)如图所示(3)1.45 2.9考查实验的知识迁移(其他方法测电源的 电动势和内阻)图 7-5-5(1)用一个电流表和电阻箱测量电路如图 7-5-5 所示,测量原理为:E=I1(R1+r),E=I2(R2+r),由此可求出 E 和r,此种方法使测得的电...
