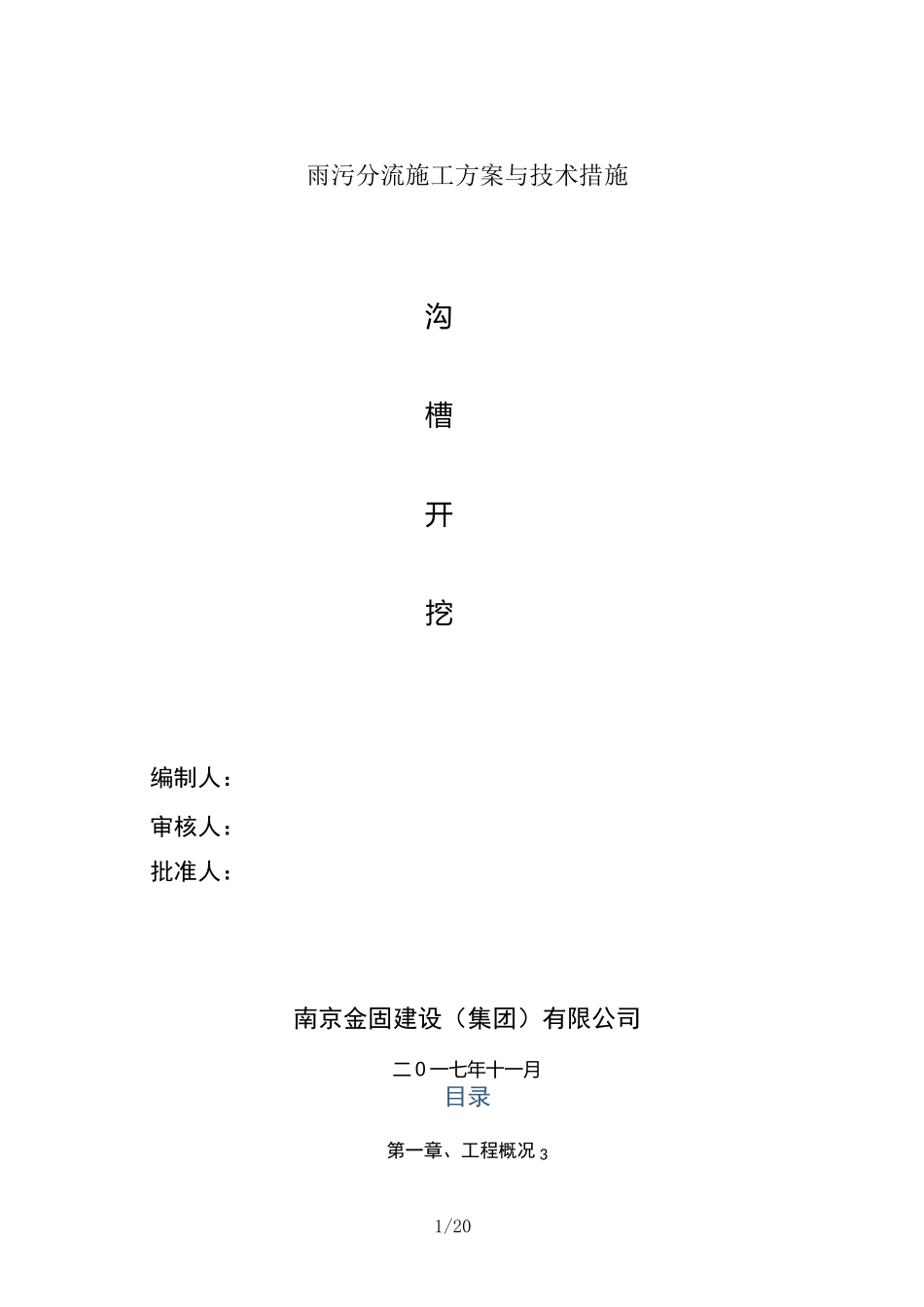

1/20雨污分流施工方案与技术措施沟槽开挖编制人：审核人：批准人：南京金固建设（集团）有限公司二 0 一七年十一月目录第一章、工程概况 32/20第二章、施工总体部署 4第一节总体施工目标 4第二节项目组织机构设置 5第三节施工平面布置 5第三章、分部分项工程施工方案 6第一节、总体测量、放样 6第二节、拆除工程 6第三节、污水管道工程 6一、沟槽土方开挖 6二、管道基础垫层 7三、管道铺设 8四、检查井 8第四节、路面工程 9一、水泥砼路面 93）沥青路面施工 12第一章工程概况一、工程概况本工程为鼓楼区外金川河流域幕府西路地区雨污分流工程设计施工总承包（EPC）,江边 110KV 变电站、金大加油站、联邦车业集团、铁路园林公司、新联制冷公司、南京水电段 35KV 变电所、中石化加油站等雨污分流工程
片区内以雨水管线为主

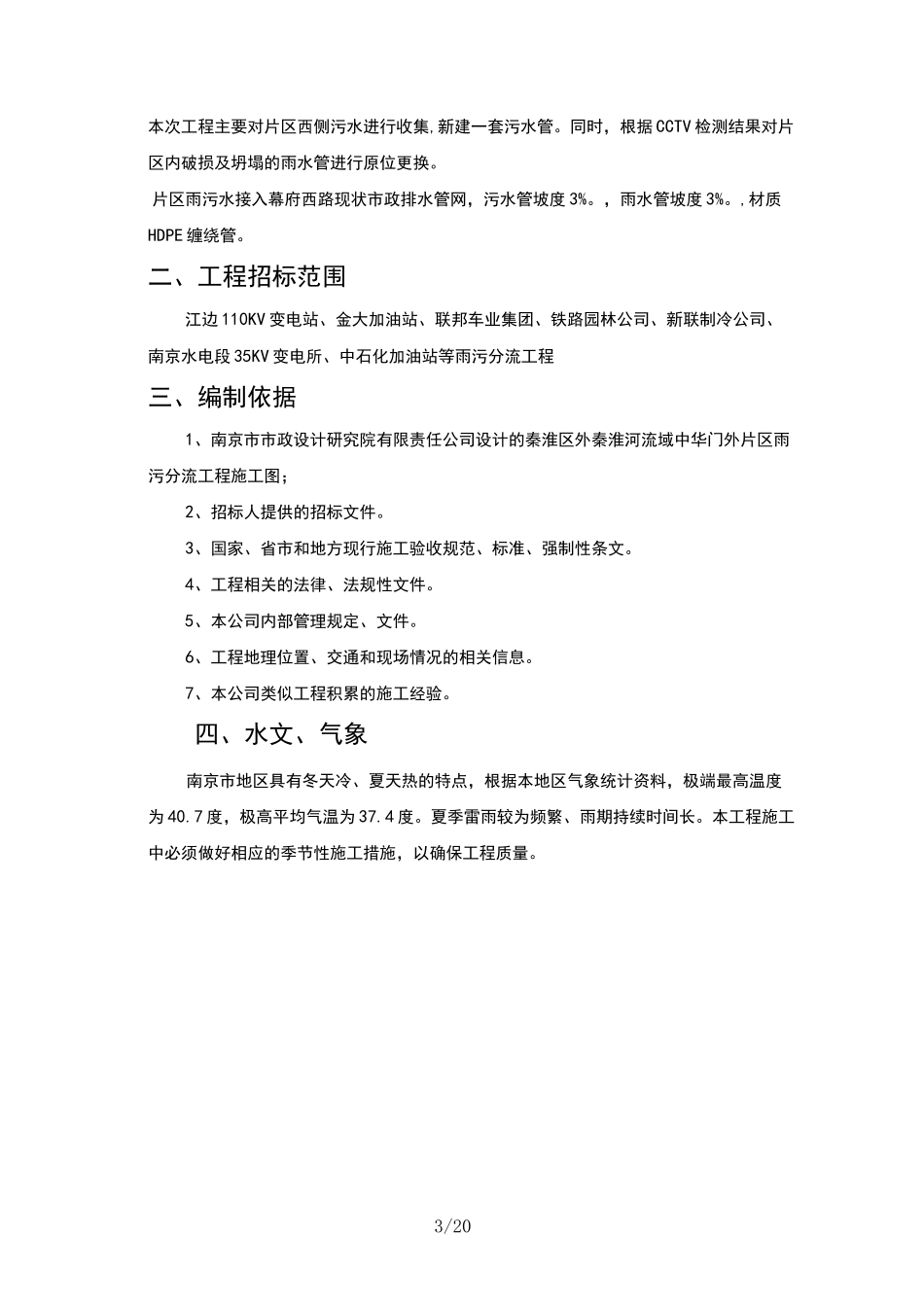

3/20本次工程主要对片区西侧污水进行收集,新建一套污水管
同时，根据 CCTV 检测结果对片区内破损及坍塌的雨水管进行原位更换
片区雨污水接入幕府西路现状市政排水管网，污水管坡度 3%
，雨水管坡度 3%
,材质HDPE 缠绕管
二、工程招标范围江边 110KV 变电站、金大加油站、联邦车业集团、铁路园林公司、新联制冷公司、南京水电段 35KV 变电所、中石化加油站等雨污分流工程三、编制依据1、南京市市政设计研究院有限责任公司设计的秦淮区外秦淮河流域中华门外片区雨污分流工程施工图；2、招标人提供的招标文件
3、国家、省市和地方现行施工验收规范、标准、强制性条文
4、工程相关的法律、法规性文件
5、本公司内部管理规定、文件
6、工程地理位置、交通和现场情况的相关信息
7、本公司类似工程积累的施工经验
四、水文、气象南京市地区具有冬天冷、夏天热的特点，根据本地区气象统计资料，极端最高温度为 40
7 度，极高平均气温为 37
夏季雷雨较为频繁、雨期
