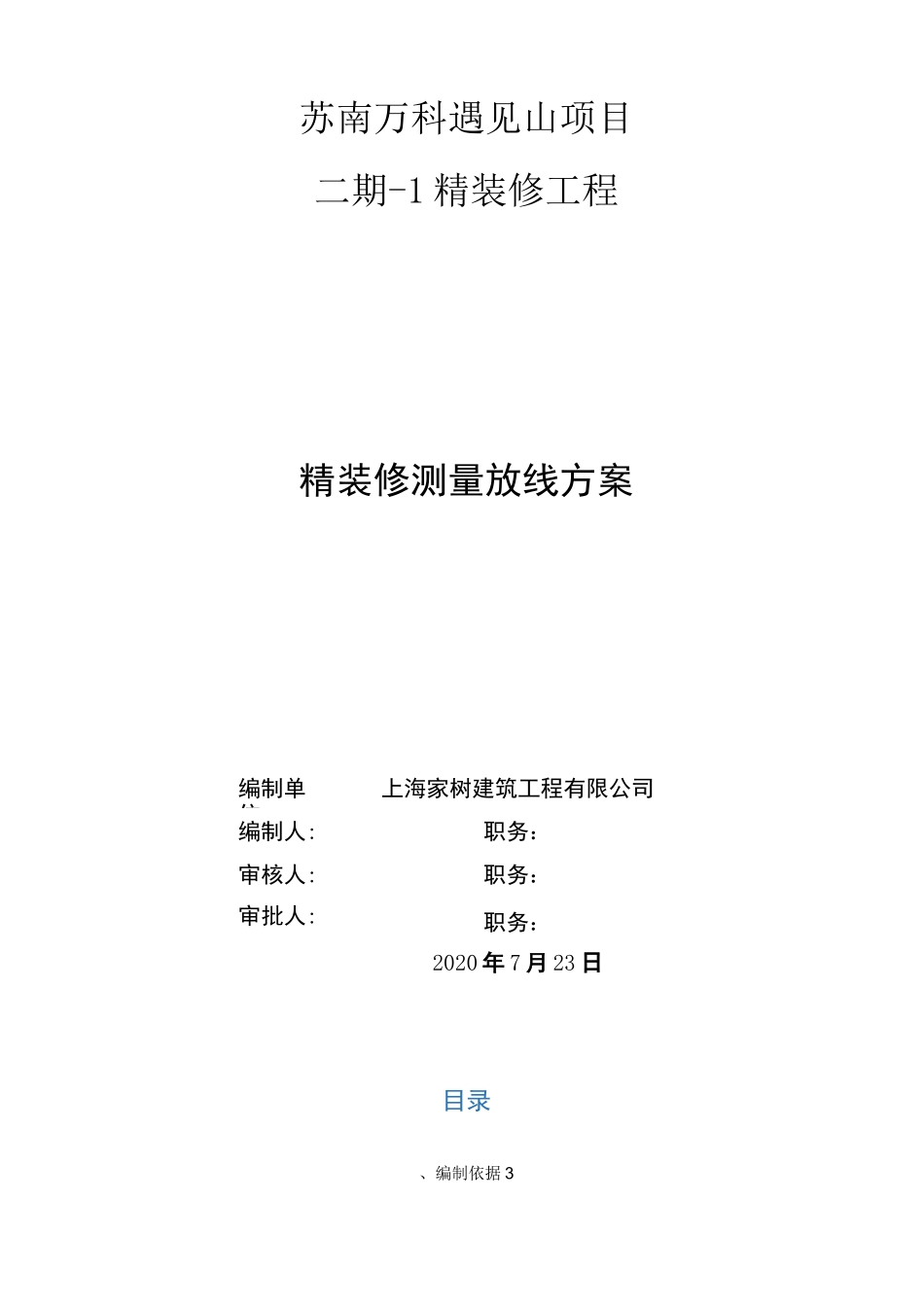

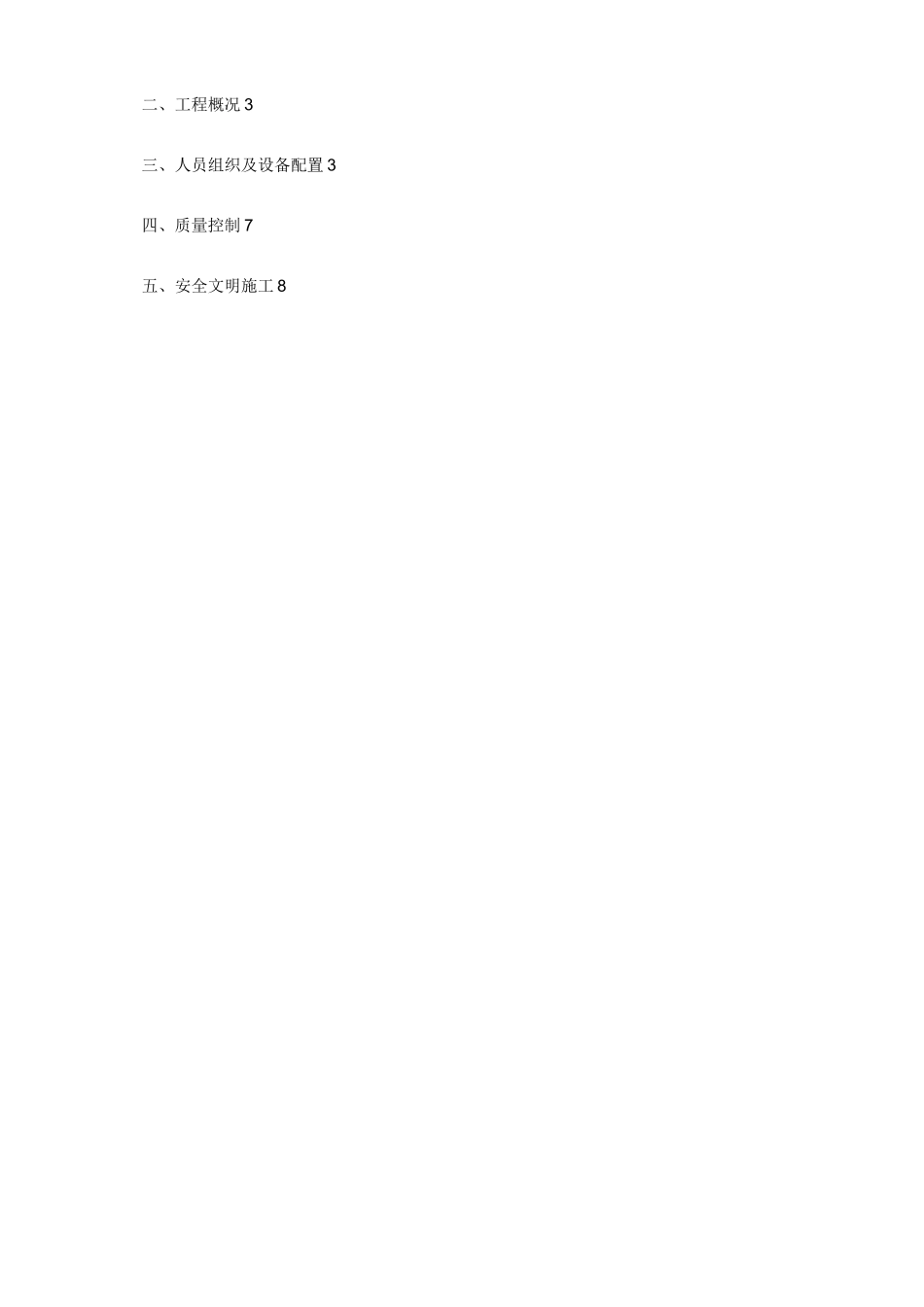

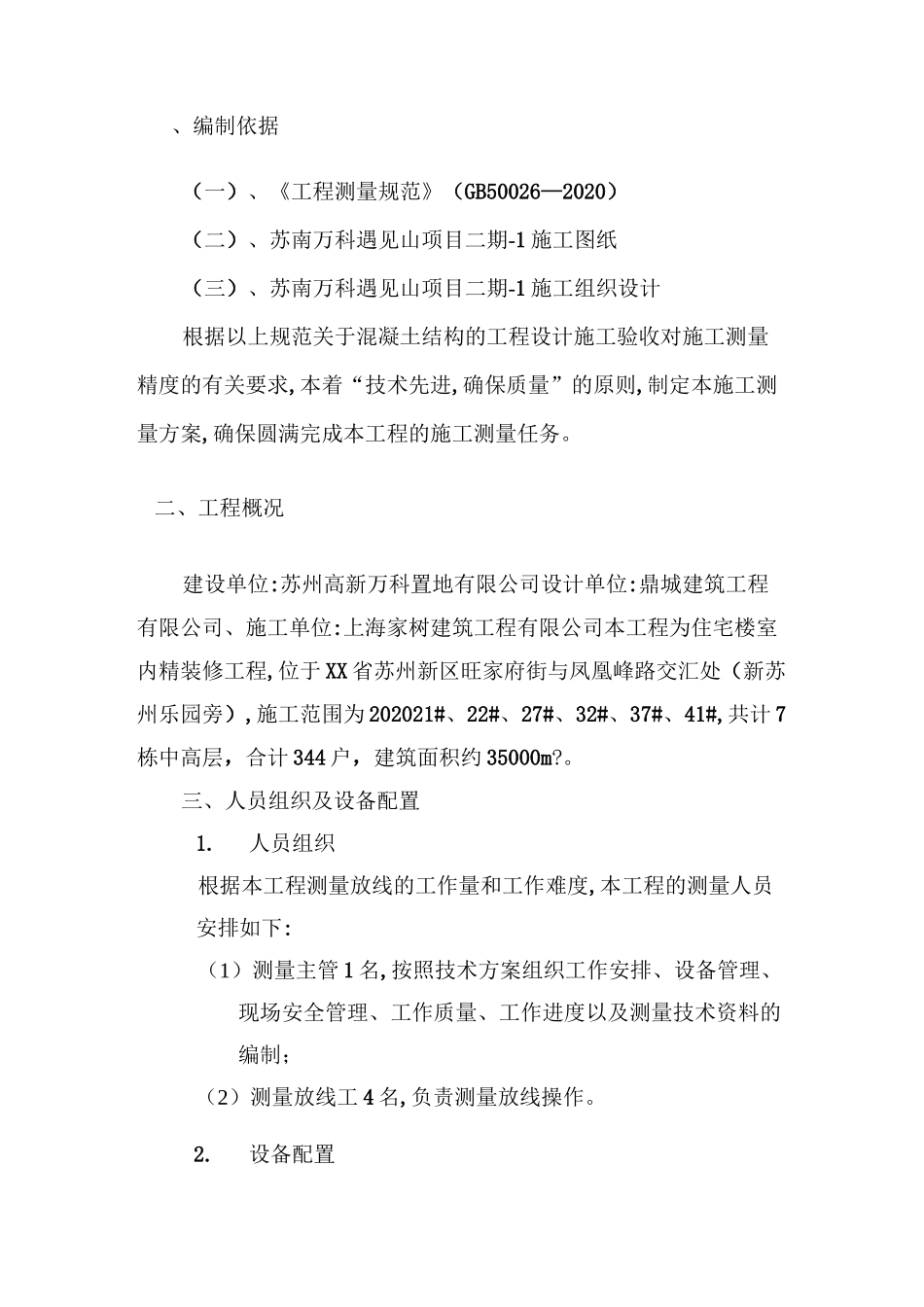

苏南万科遇见山项目二期-1 精装修工程精装修测量放线方案编制单位:上海家树建筑工程有限公司编制人:职务：审核人:职务：审批人:职务：2020 年 7 月 23 日目录、编制依据 3二、工程概况 3三、人员组织及设备配置 3四、质量控制 7五、安全文明施工 8、编制依据（一）、《工程测量规范》（GB50026—2020）（二）、苏南万科遇见山项目二期-1 施工图纸（三）、苏南万科遇见山项目二期-1 施工组织设计根据以上规范关于混凝土结构的工程设计施工验收对施工测量精度的有关要求,本着“技术先进,确保质量”的原则,制定本施工测量方案,确保圆满完成本工程的施工测量任务。二、工程概况建设单位:苏州高新万科置地有限公司设计单位:鼎城建筑工程有限公司、施工单位:上海家树建筑工程有限公司本工程为住宅楼室内精装修工程,位于 XX 省苏州新区旺家府街与凤凰峰路交汇处（新苏州乐园旁）,施工范围为 202021#、22#、27#、32#、37#、41#,共计 7栋中高层，合计 344 户，建筑面积约 35000m?。三、人员组织及设备配置1.人员组织根据本工程测量放线的工作量和工作难度,本工程的测量人员安排如下:（1）测量主管 1 名,按照技术方案组织工作安排、设备管理、现场安全管理、工作质量、工作进度以及测量技术资料的编制；（2）测量放线工 4 名,负责测量放线操作。2.设备配置电子经纬仪、激光扫平仪、激光投射仪、激光测距仪、钢尺、塞尺、阴阳角尺。3.放线前技术准备(1) 施工人员于施工前，由施工技术人员现场进行技术交底,依据设计图纸用墨线划出装修物的位置,经技术人员勘查无误后,方可进行施工，一切尺寸准确性以图纸设计为准。(2) 施工人员必须仔细熟悉图纸尺寸要求，若发现现场尺寸与图纸间存在偏差，应通知项目技术人员进行处理。4.精装修工程精确放线(1) 根据总包单位提供的装修标高一米控制线结合施工图纸要求及吊顶高度，弹出吊顶龙骨完成面的标高线(2)根据总包单位提供的方正度控制线结合施工图纸要求,弹出抹灰控制线(厨卫间)(3) 对天花吊点进行精确放线，排列天花基础施工吊点，并施画网格线。(4) 灯具、风口、广播喇叭喷淋、开关面板等需均匀布置均匀、安排合理布置，均需要放线完成安排布置工作。(5)卫生间二次放线必须弹出墙面完成面线、标高控制线、马桶中线、地漏位置线、台面位置线、玻璃隔断位置线浴缸中线等。如有必要,此些线可以放到天花上,避免后续施工掩盖。(6)厨房二次放线在橱柜图纸完成的前提下必须弹出墙面完成面线、...
