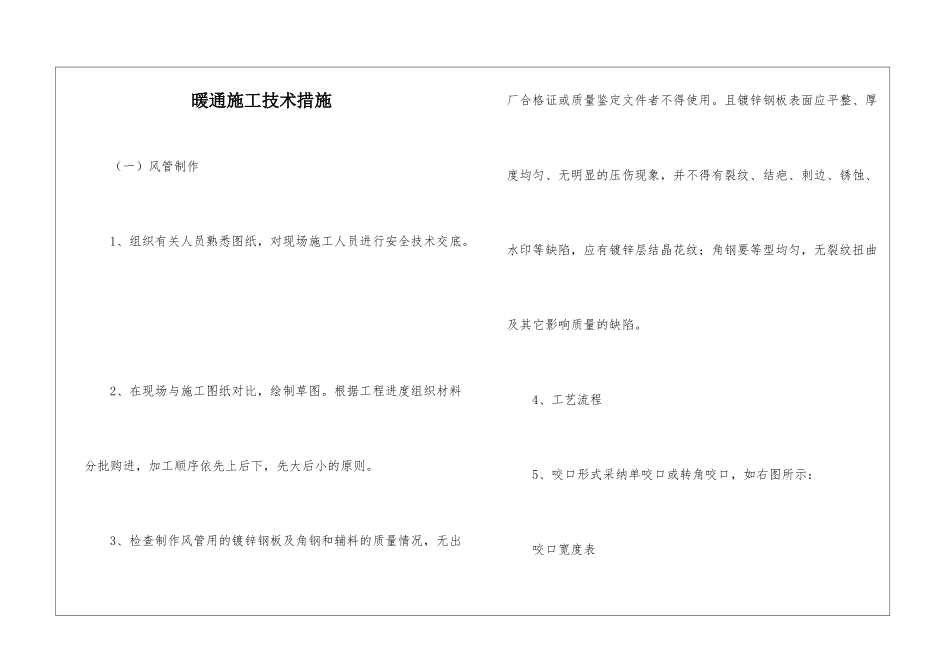

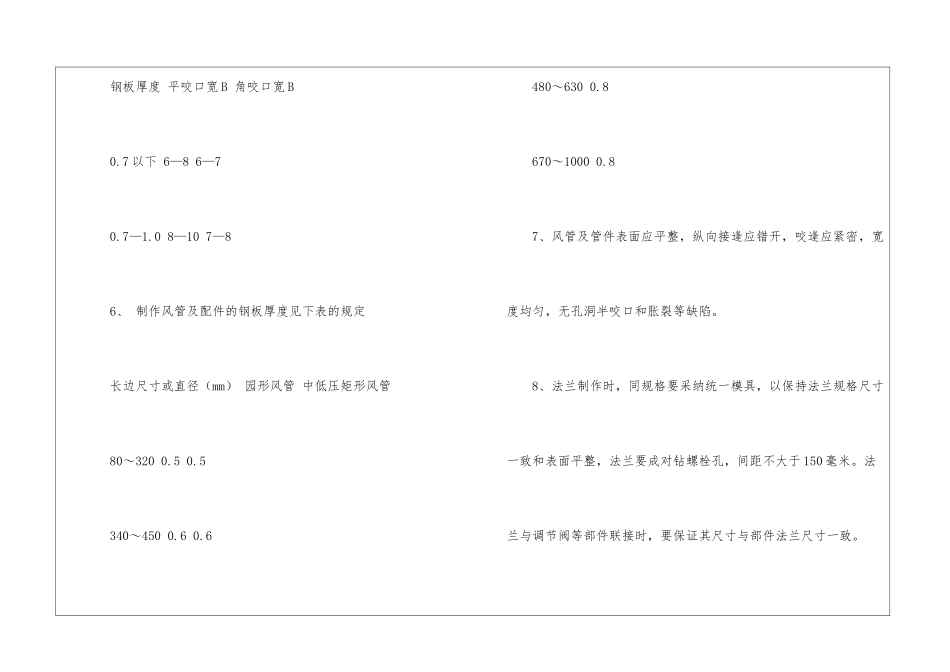

暖通施工技术措施 （一）风管制作 1、组织有关人员熟悉图纸，对现场施工人员进行安全技术交底。 2、在现场与施工图纸对比，绘制草图。根据工程进度组织材料分批购进，加工顺序依先上后下，先大后小的原则。 3、检查制作风管用的镀锌钢板及角钢和辅料的质量情况，无出厂合格证或质量鉴定文件者不得使用。且镀锌钢板表面应平整、厚度均匀、无明显的压伤现象，并不得有裂纹、结疤、刺边、锈蚀、水印等缺陷，应有镀锌层结晶花纹；角钢要等型均匀，无裂纹扭曲及其它影响质量的缺陷。 4、工艺流程 5、咬口形式采纳单咬口或转角咬口，如右图所示： 咬口宽度表 钢板厚度 平咬口宽 B 角咬口宽 B 0.7 以下 6—8 6—7 0.7—1.0 8—10 7—8 6、 制作风管及配件的钢板厚度见下表的规定 长边尺寸或直径（mm） 园形风管 中低压矩形风管 80～320 0.5 0.5 340～450 0.6 0.6 480～630 0.8 670～1000 0.8 7、风管及管件表面应平整，纵向接逢应错开，咬逢应紧密，宽度均匀，无孔洞半咬口和胀裂等缺陷。 8、法兰制作时，同规格要采纳统一模具，以保持法兰规格尺寸一致和表面平整，法兰要成对钻螺栓孔，间距不大于 150 毫米。法兰与调节阀等部件联接时，要保证其尺寸与部件法兰尺寸一致。 9、法兰内径应比风管外径略大于 23 毫米，钻孔时应注意使孔的位置处于角钢（减去厚度）或扁钢的中心，排列原则，正法兰任意旋转时，四面的螺孔都能对准。对于矩形法兰，两对边的螺栓孔均能对准。角钢法兰的立面和平面应保证互成 90 度。 10、风管与角钢法兰的连接，管壁厚度小于或等于 1.5 毫米，可采纳翻边铆接、铆接部位应在法兰外侧。 11、风管与法兰连接，如采纳翻边，翻边尺寸应为 69 毫米。翻边应平整，不得有孔洞。 12、弯头和三通加工时如出现角度误差，用翻边量及按法兰划线等方法进行调整。 13、为确保工程质量，风管制作后实行加固框加固措施，确保风管的平整度和风管的刚度，当矩形风管的边长大于或等于 630 毫米和保温管的边长大于或等于 800 毫米其管段长度在 1.2 米以上时，实行加固框，加固框角钢与风管法兰同规格。 14、风管与管件按实测尺寸制作，按系统部位编号，防止运输和安装时发生差错。另外留一节管一端法兰不固定，待现场安装时按现场实际尺寸调整。 （二）风管安装 1、现场的材料、半成品按编的顺序和不同系统，水平运输用自制的双轮小车，垂直运输用电梯，运输中注意成品保护。 2、检查现...
