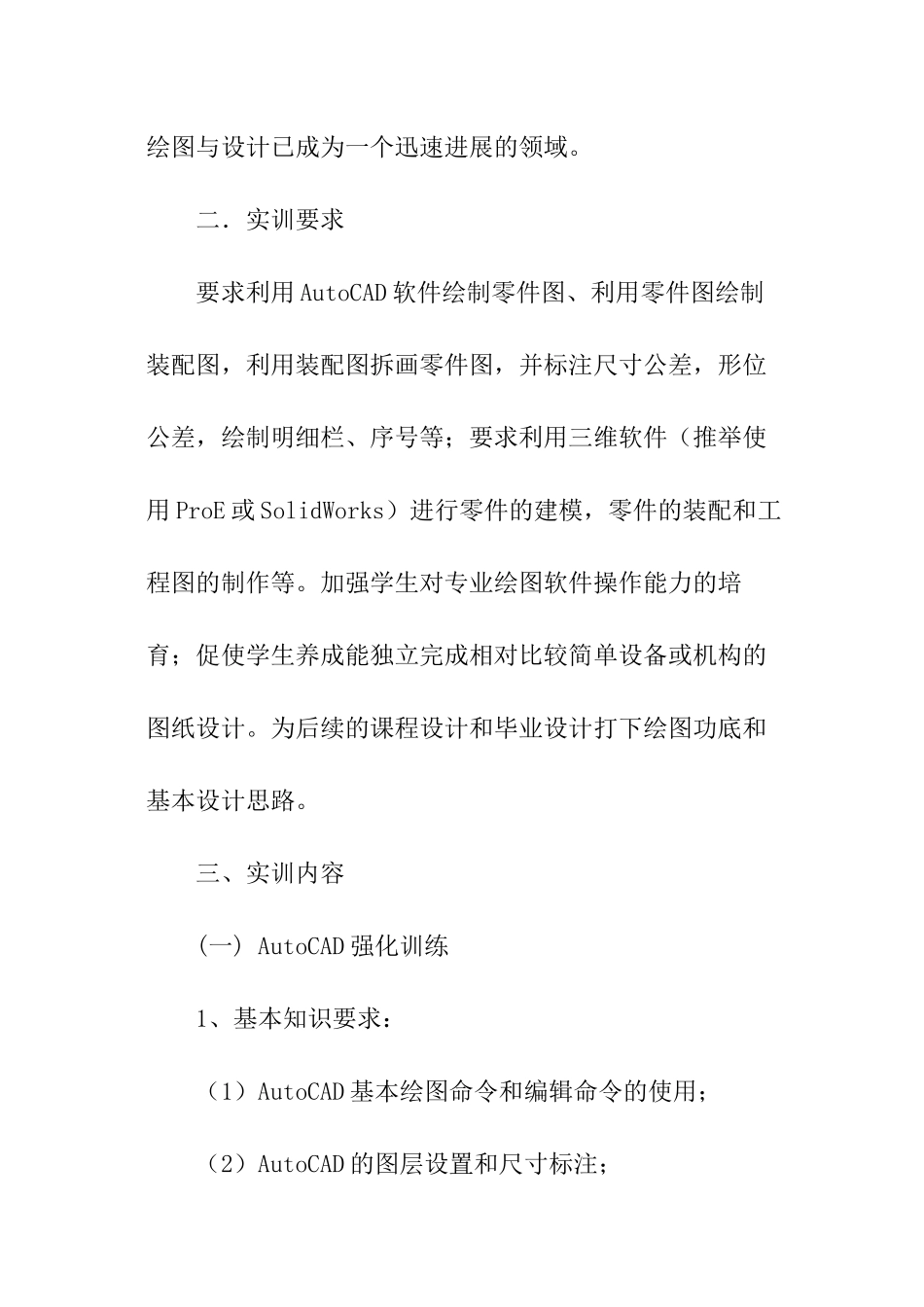

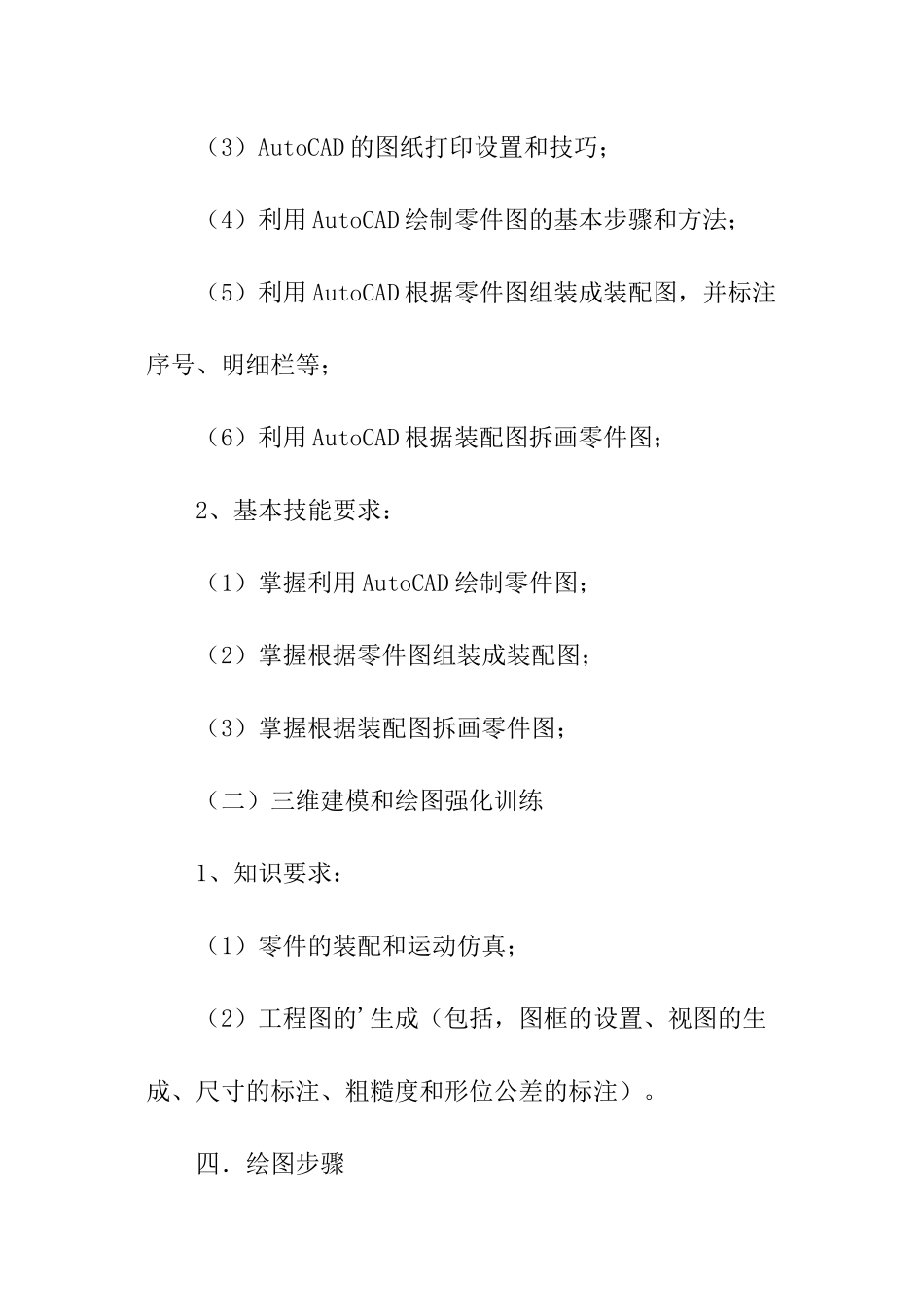

最新计算机绘图实训报告 计算机强化训练是一门实践性很强的基础课。通过该实训，使我们熟悉三维软件和二维软件的操作，为今后的课程设计、毕业设计打下坚实的绘图功底。 机械图样是表达和沟通设计思想的重要工具 ,制图是机械类专业学生必须掌握的基本功。AutoCAD 具有强大的几何图形的绘制和编辑功能，已被企业广泛地应用于设计绘图。本次实训尝试将制图与 AutoCAD 软件相结合，让学生在学习手工制图的基础上，熟练掌握 AutoCAD 界面及学习计算机绘图的技能，并为学习其它软件打好基础。 进入 20 世纪 70 年代以后，随着计算机硬件质量的迅速提高和成本的降低，再加上先进的软件不断地推出，并同计算机辅助制造（CAM）相结合，在工程界，计算机辅助绘图与设计已成为一个迅速进展的领域。 二．实训要求 要求利用 AutoCAD 软件绘制零件图、利用零件图绘制装配图，利用装配图拆画零件图，并标注尺寸公差，形位公差，绘制明细栏、序号等；要求利用三维软件（推举使用 ProE 或 SolidWorks）进行零件的建模，零件的装配和工程图的制作等。加强学生对专业绘图软件操作能力的培育；促使学生养成能独立完成相对比较简单设备或机构的图纸设计。为后续的课程设计和毕业设计打下绘图功底和基本设计思路。 三、实训内容 (一) AutoCAD 强化训练 1、基本知识要求： （1）AutoCAD 基本绘图命令和编辑命令的使用； （2）AutoCAD 的图层设置和尺寸标注； （3）AutoCAD 的图纸打印设置和技巧； （4）利用 AutoCAD 绘制零件图的基本步骤和方法； （5）利用 AutoCAD 根据零件图组装成装配图，并标注序号、明细栏等； （6）利用 AutoCAD 根据装配图拆画零件图； 2、基本技能要求： （1）掌握利用 AutoCAD 绘制零件图； （2）掌握根据零件图组装成装配图； （3）掌握根据装配图拆画零件图； （二）三维建模和绘图强化训练 1、知识要求： （1）零件的装配和运动仿真； （2）工程图的'生成（包括，图框的设置、视图的生成、尺寸的标注、粗糙度和形位公差的标注）。 四．绘图步骤 (一)准备 1、开机后在 D 盘上建立自己的文件夹，以自己的姓名为文件夹名。 2、启动 AutoCAD2000 软件；选择“公制”、“确定”； 3、选择“文件”“新建”； 4、检查并调出常用的工具栏，如标准工具栏、对象特性工具栏、绘图工具栏、修改工具栏、尺寸标注工具栏； 5、选择“文件”“另存为”；选择 D 盘自己的文件夹，取文件名为...
