氩弧焊作业指导书

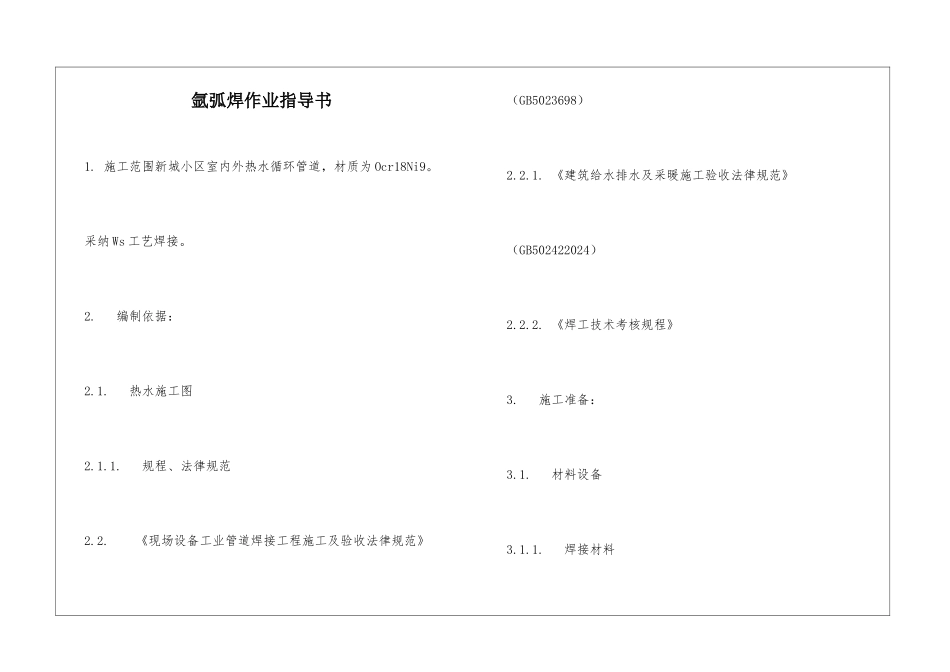

氩弧焊作业指导书_第1页
1/4

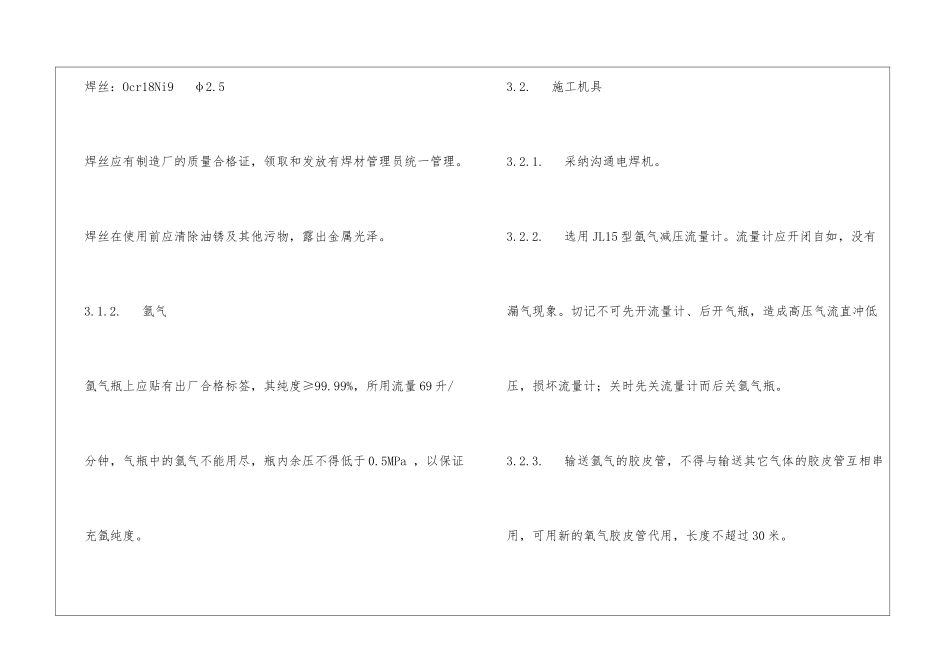

氩弧焊作业指导书_第2页
2/4
氩弧焊作业指导书_第3页
3/4
氩弧焊作业指导书1. 施工范围新城小区室内外热水循环管道,材质为 Ocr18Ni9。采纳 Ws 工艺焊接。2. 编制依据:2.1. 热水施工图2.1.1. 规程、法律规范2.2. 《现场设备工业管道焊接工程施工及验收法律规范》(GB5023698)2.2.1. 《建筑给水排水及采暖施工验收法律规范》(GB502422024)2.2.2. 《焊工技术考核规程》3. 施工准备:3.1. 材料设备3.1.1. 焊接材料焊丝:Ocr18Ni9 φ2.5焊丝应有制造厂的质量合格证,领取和发放有焊材管理员统一管理。焊丝在使用前应清除油锈及其他污物,露出金属光泽。3.1.2. 氩气氩气瓶上应贴有出厂合格标签,其纯度≥99.99%,所用流量 69 升/分钟,气瓶中的氩气不能用尽,瓶内余压不得低于 0.5MPa ,以保证充氩纯度。3.2. 施工机具3.2.1. 采纳沟通电焊机。3.2.2. 选用 JL15 型氩气减压流量计。流量计应开闭自如,没有漏气现象。切记不可先开流量计、后开气瓶,造成高压气流直冲低压,损坏流量计;关时先关流量计而后关氩气瓶。3.2.3. 输送氩气的胶皮管,不得与输送其它气体的胶皮管互相串用,可用新的氧气胶皮管代用,长度不超过 30 米。3.2.4. 其它工器具焊工应备有:手锤、砂纸、扁铲、钢丝刷、电磨工具等,以备清渣和消缺。4. 施工工序:4.1. 工序流程4.2. 工序过程4.2.1. 焊工必须根据“考规”规定经相应试件考试合格后,方可上岗位焊接。4.2.2. 严禁在被焊件表面随意引燃电弧、试验电流或焊接临时支撑物等。4.2.3. 焊工所用的氩弧焊把、氩气减压流量计,应常常检查,确保在氩弧焊封底时氩气为层流状态。4.2.4. 对口前应将坡口表面及母材内、外壁的油、漆、垢锈等清理洁净,直至发出金属光泽,清理范围为每侧各为 1015mm,对口间隙为 1.5~2.5mm。4.2.5. 管子对口中心线偏差值不超过 1%,对口间隙要匀直,禁止强力对口,内壁错口值应小于壁厚的 10%,且不大于 1mm。4.2.6. 焊口局部间隙过大时,应进行修整,严禁在间隙内添加塞物。4.2.7. 对口合格后,应根据管径不同点 46 点,点焊的材料应与正式施焊相同,点焊长度 1015mm,厚度 34mm。4.2.8. 管子焊接时,管道内不得有穿堂风,管子不得晃动,并应有防风措施。 上一页 1 2 下一页
