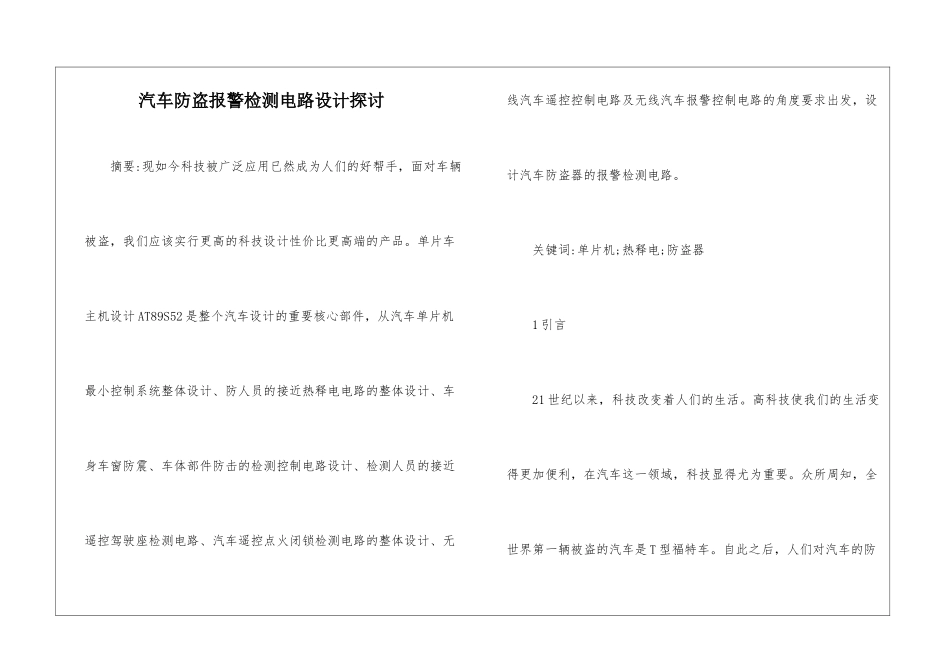

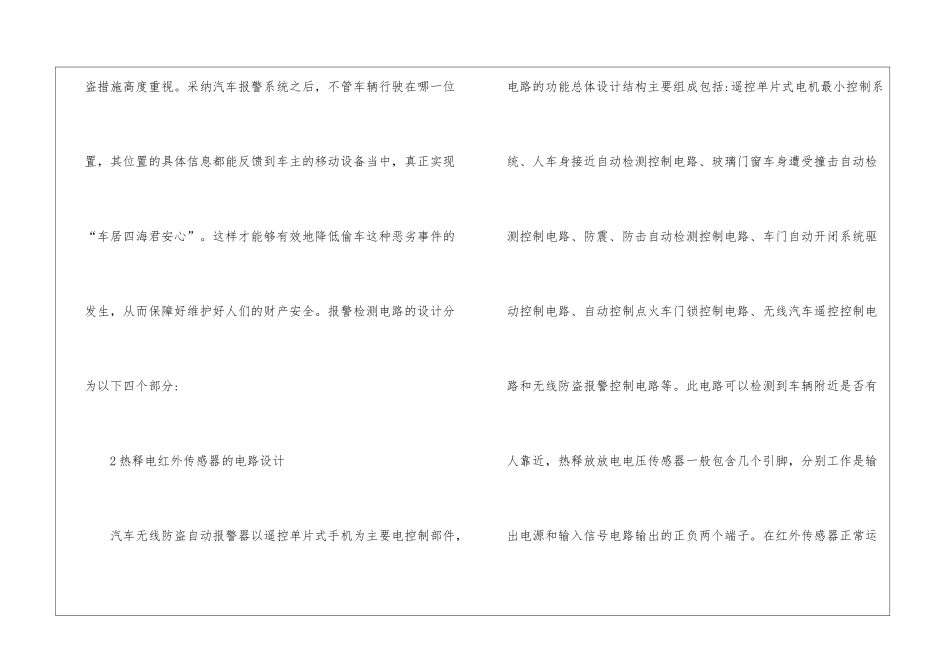

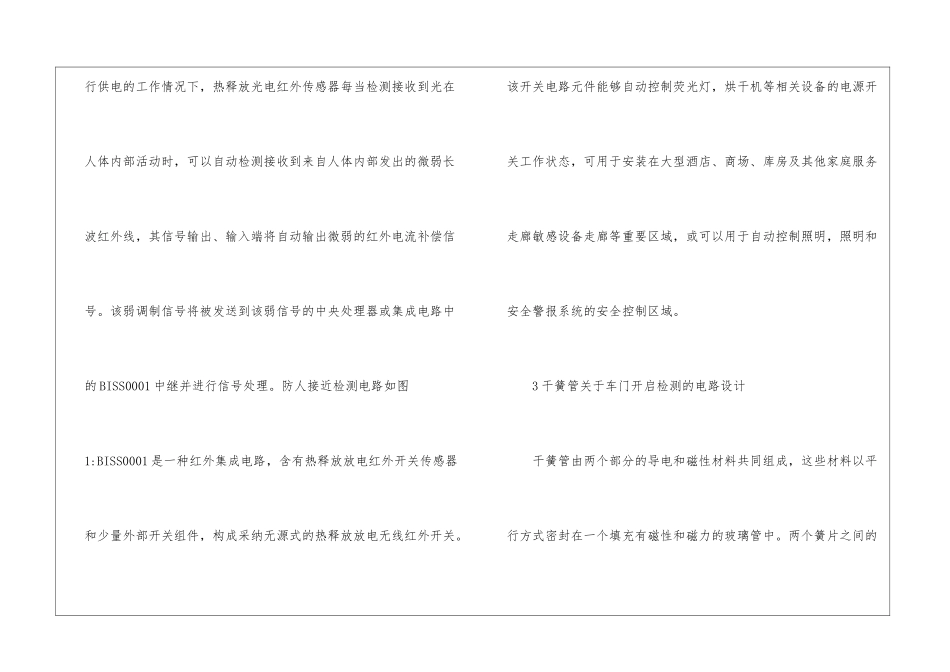

汽车防盗报警检测电路设计探讨 摘要:现如今科技被广泛应用已然成为人们的好帮手,面对车辆被盗,我们应该实行更高的科技设计性价比更高端的产品。单片车主机设计 AT89S52 是整个汽车设计的重要核心部件,从汽车单片机最小控制系统整体设计、防人员的接近热释电电路的整体设计、车身车窗防震、车体部件防击的检测控制电路设计、检测人员的接近遥控驾驶座检测电路、汽车遥控点火闭锁检测电路的整体设计、无线汽车遥控控制电路及无线汽车报警控制电路的角度要求出发,设计汽车防盗器的报警检测电路。 关键词:单片机;热释电;防盗器 1 引言 21 世纪以来,科技改变着人们的生活。高科技使我们的生活变得更加便利,在汽车这一领域,科技显得尤为重要。众所周知,全世界第一辆被盗的汽车是 T 型福特车。自此之后,人们对汽车的防盗措施高度重视。采纳汽车报警系统之后,不管车辆行驶在哪一位置,其位置的具体信息都能反馈到车主的移动设备当中,真正实现“车居四海君安心”。这样才能够有效地降低偷车这种恶劣事件的发生,从而保障好维护好人们的财产安全。报警检测电路的设计分为以下四个部分: 2 热释电红外传感器的电路设计 汽车无线防盗自动报警器以遥控单片式手机为主要电控制部件,电路的功能总体设计结构主要组成包括:遥控单片式电机最小控制系统、人车身接近自动检测控制电路、玻璃门窗车身遭受撞击自动检测控制电路、防震、防击自动检测控制电路、车门自动开闭系统驱动控制电路、自动控制点火车门锁控制电路、无线汽车遥控控制电路和无线防盗报警控制电路等。此电路可以检测到车辆附近是否有人靠近,热释放放电电压传感器一般包含几个引脚,分别工作是输出电源和输入信号电路输出的正负两个端子。在红外传感器正常运行供电的工作情况下,热释放光电红外传感器每当检测接收到光在人体内部活动时,可以自动检测接收到来自人体内部发出的微弱长波红外线,其信号输出、输入端将自动输出微弱的红外电流补偿信号。该弱调制信号将被发送到该弱信号的中央处理器或集成电路中的 BISS0001 中继并进行信号处理。防人接近检测电路如图1:BISS0001 是一种红外集成电路,含有热释放放电红外开关传感器和少量外部开关组件,构成采纳无源式的热释放放电无线红外开关。该开关电路元件能够自动控制荧光灯,烘干机等相关设备的电源开关工作状态,可用于安装在大型酒店、商场、库房及其他家庭服务走廊敏感设备走廊等重要区域,或可以用于自动控制照明,...
