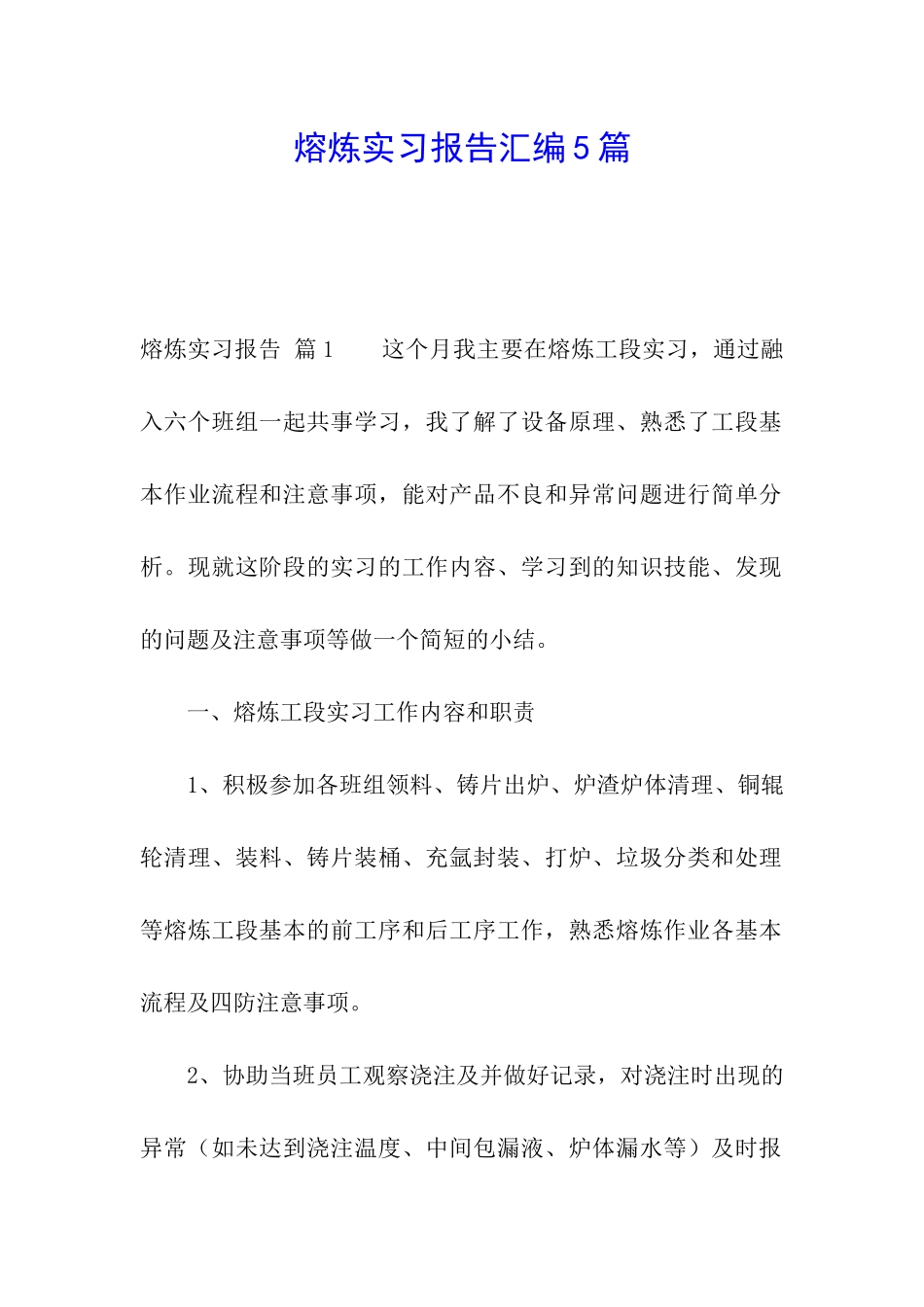

熔炼实习报告汇编5篇

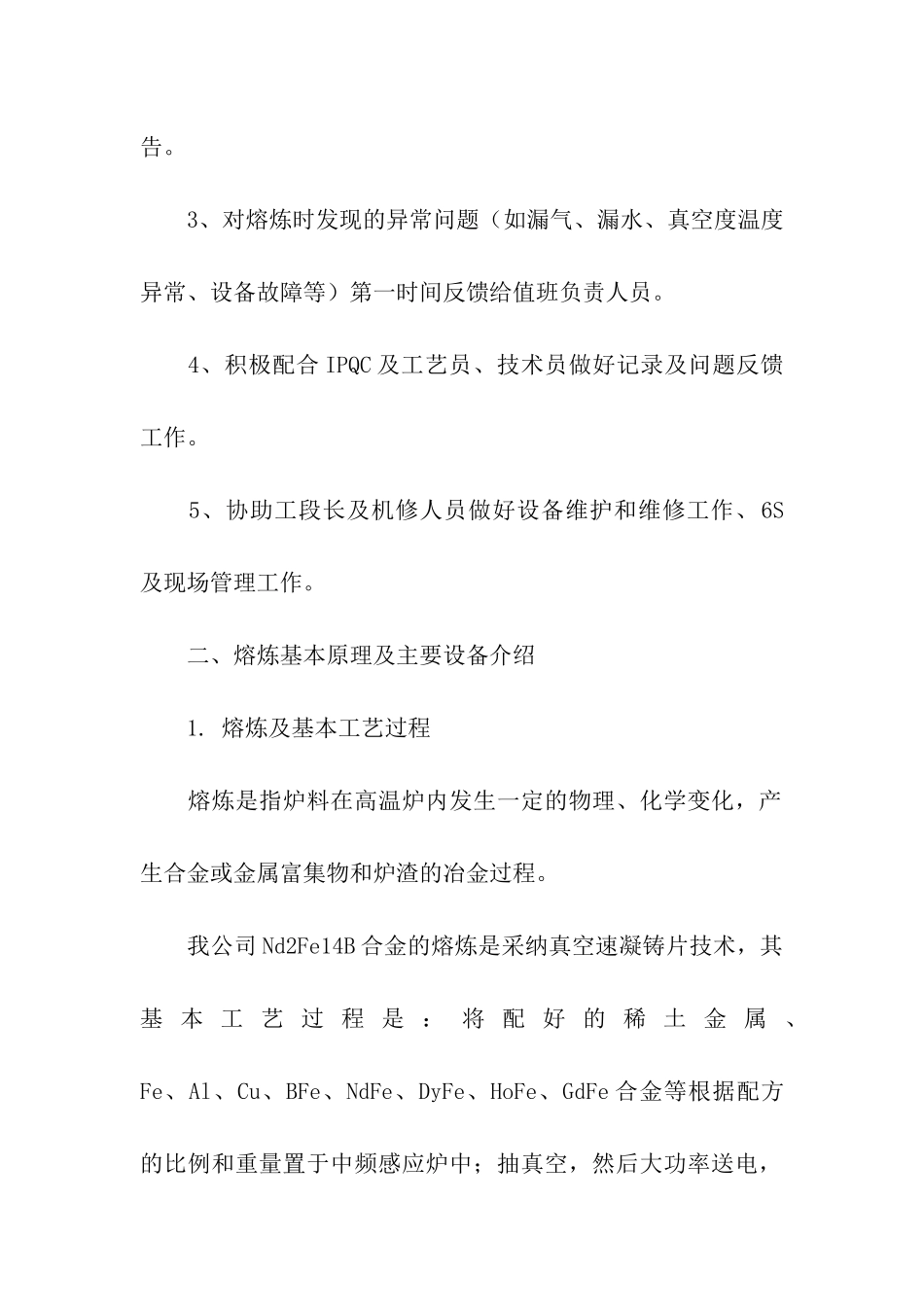

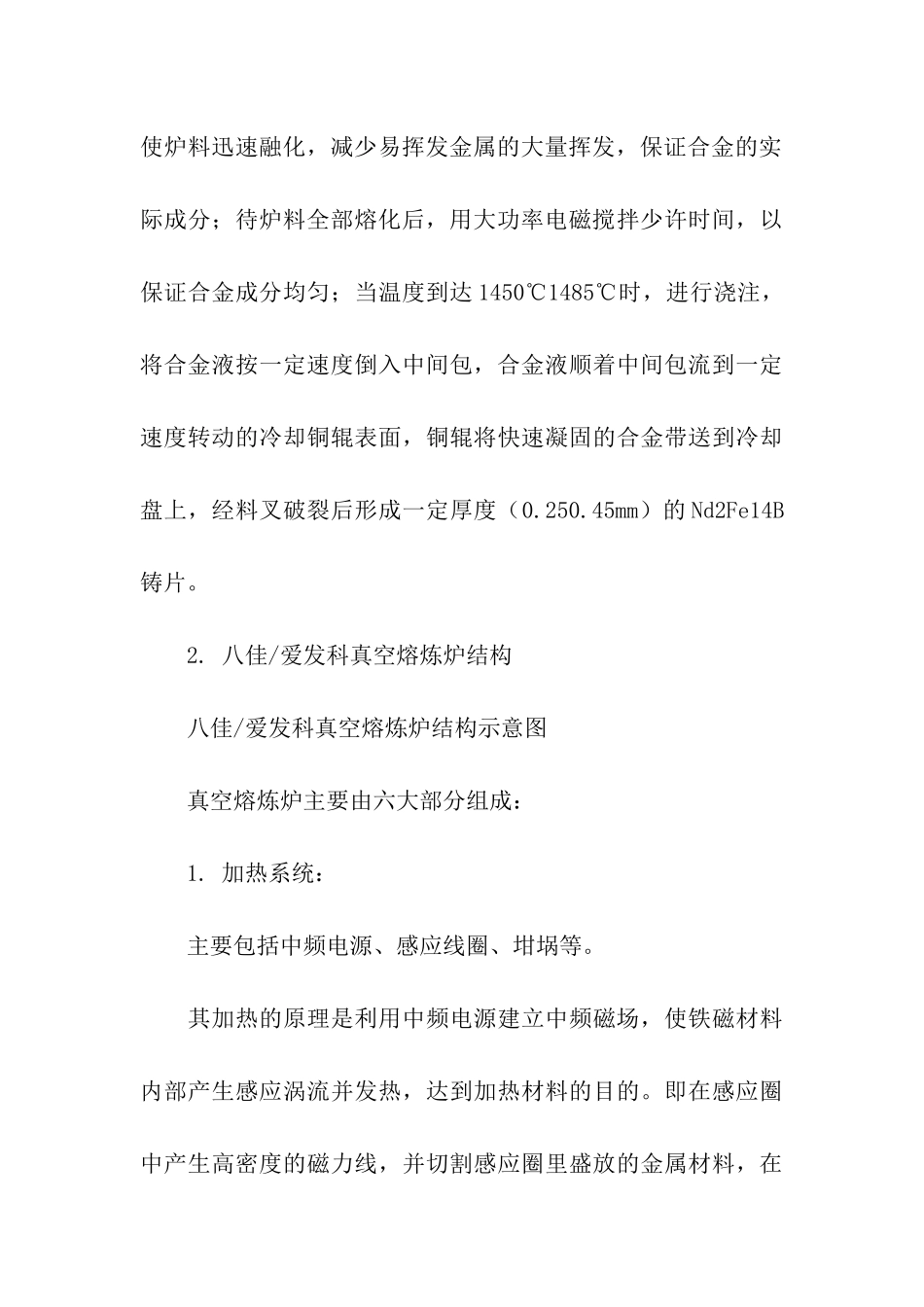

熔炼实习报告汇编 5 篇熔炼实习报告 篇 1 这个月我主要在熔炼工段实习，通过融入六个班组一起共事学习，我了解了设备原理、熟悉了工段基本作业流程和注意事项，能对产品不良和异常问题进行简单分析。现就这阶段的实习的工作内容、学习到的知识技能、发现的问题及注意事项等做一个简短的小结。 一、熔炼工段实习工作内容和职责 1、积极参加各班组领料、铸片出炉、炉渣炉体清理、铜辊轮清理、装料、铸片装桶、充氩封装、打炉、垃圾分类和处理等熔炼工段基本的前工序和后工序工作，熟悉熔炼作业各基本流程及四防注意事项。 2、协助当班员工观察浇注及并做好记录，对浇注时出现的异常（如未达到浇注温度、中间包漏液、炉体漏水等）及时报告。 3、对熔炼时发现的异常问题（如漏气、漏水、真空度温度异常、设备故障等）第一时间反馈给值班负责人员。 4、积极配合 IPQC 及工艺员、技术员做好记录及问题反馈工作。 5、协助工段长及机修人员做好设备维护和维修工作、6S及现场管理工作。 二、熔炼基本原理及主要设备介绍 1. 熔炼及基本工艺过程 熔炼是指炉料在高温炉内发生一定的物理、化学变化，产生合金或金属富集物和炉渣的冶金过程。 我公司 Nd2Fe14B 合金的熔炼是采纳真空速凝铸片技术，其基 本 工 艺 过 程 是 ： 将 配 好 的 稀 土 金 属 、Fe、Al、Cu、BFe、NdFe、DyFe、HoFe、GdFe 合金等根据配方的比例和重量置于中频感应炉中；抽真空，然后大功率送电，使炉料迅速融化，减少易挥发金属的大量挥发，保证合金的实际成分；待炉料全部熔化后，用大功率电磁搅拌少许时间，以保证合金成分均匀；当温度到达 1450℃1485℃时，进行浇注，将合金液按一定速度倒入中间包，合金液顺着中间包流到一定速度转动的冷却铜辊表面，铜辊将快速凝固的合金带送到冷却盘上，经料叉破裂后形成一定厚度（0.250.45mm）的 Nd2Fe14B铸片。 2. 八佳/爱发科真空熔炼炉结构 八佳/爱发科真空熔炼炉结构示意图 真空熔炼炉主要由六大部分组成： 1. 加热系统： 主要包括中频电源、感应线圈、坩埚等。 其加热的原理是利用中频电源建立中频磁场，使铁磁材料内部产生感应涡流并发热，达到加热材料的目的。即在感应圈中产生高密度的磁力线，并切割感应圈里盛放的金属材料，在金属材料中产生很大的涡流。 中频电流加热熔炼有几个明显的优点：熔化升温快、生产效率高，氧化极少；通过电磁搅拌，金属合金成分均匀；加热均匀，炉温容易控制...
