真空计算常用公式总结VIP专享

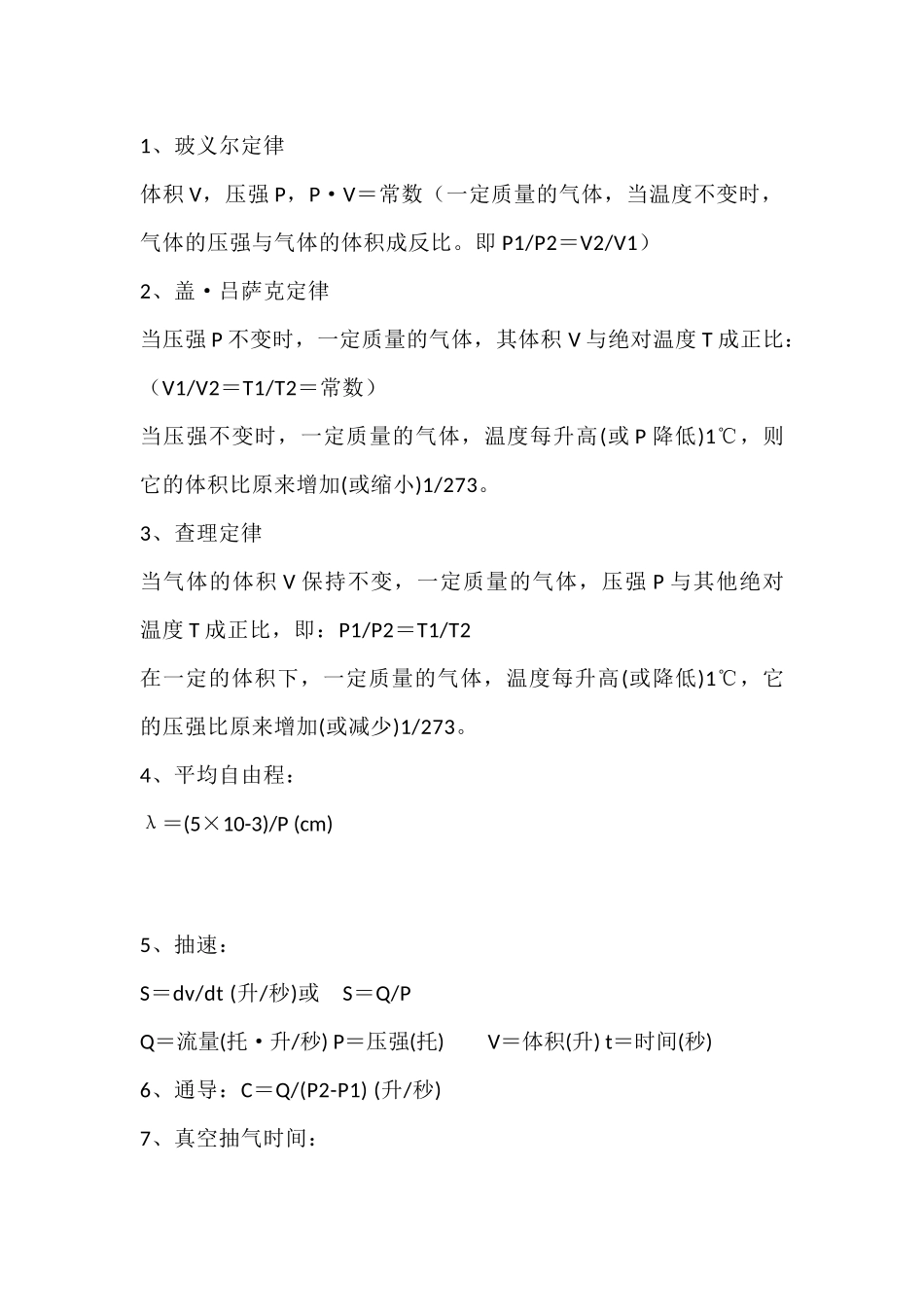

1、玻义尔定律体积 V，压强 P，P·V＝常数（一定质量的气体，当温度不变时，气体的压强与气体的体积成反比。即 P1/P2＝V2/V1）2、盖·吕萨克定律当压强 P 不变时，一定质量的气体，其体积 V 与绝对温度 T 成正比：（V1/V2＝T1/T2＝常数）当压强不变时，一定质量的气体，温度每升高(或 P 降低)1℃，则它的体积比原来增加(或缩小)1/273。3、查理定律当气体的体积 V 保持不变，一定质量的气体，压强 P 与其他绝对温度 T 成正比，即：P1/P2＝T1/T2在一定的体积下，一定质量的气体，温度每升高(或降低)1℃，它的压强比原来增加(或减少)1/273。4、平均自由程：λ＝(5×10-3)/P (cm)5、抽速：S＝dv/dt (升/秒)或 S＝Q/PQ＝流量(托·升/秒) P＝压强(托) V＝体积(升) t＝时间(秒) 6、通导：C＝Q/(P2-P1) (升/秒)7、真空抽气时间：对于从大气压到 1 托抽气时间计算式：t＝8V/S (经验公式)（V 为体积，S 为抽气速率，通常 t 在 5~10 分钟内选择。）8、维持泵选择：S 维＝S 前/109、扩散泵抽速估算：S＝3D2 (D＝直径 cm）10、罗茨泵的前级抽速：S＝(0.1~0.2)S 罗(l/s)11、漏率：Q 漏＝V(P2-P1)/(t2-t1)Q 漏－系统漏率(mmHg·l/s) V－系统容积(l)P1－真空泵停止时系统中压强(mmHg)P2－真空室经过时间 t 后达到的压强(mmHg)t－压强从 P1 升到 P2 经过的时间(s)12、粗抽泵的抽速选择：S＝Q1/P 预 (l/s)S=2.3V·lg(Pa/P 预)/tS－机械泵有效抽速 Q1－真空系统漏气率(托·升/秒)P 预－需要达到的预真空度(托) V－真空系统容积(升)t－达到 P 预时所需要的时间 Pa－大气压值(托）13、前级泵抽速选择：排气口压力低于一个大气压的传输泵如扩散泵、油增压泵、罗茨泵、涡轮分子泵等，它们工作时需要前级泵来维持其前级压力低于临界值，选用的前级泵必须能将主泵的最大气体量排走，根据管路中，各截面流量恒等的原则有：PnSg≥PgS 或 Sg≥Pgs/PnSg－前级泵的有效抽速(l/s) Pn－主泵临界前级压强(最大排气压强)(l/s)Pg－真空室最高工作压强(托) S－主泵工作时在 Pg 时的有效抽速。(l/s)14、扩散泵抽速计算公式：S＝Q/P＝(K·n)/(P·t)(升/秒)式中：S－被试泵的抽气速率(l/s) n－滴管内油柱上升格数(格)t－油柱上升 n 格所需要的时间(秒) P－在泵口附近测得的压强(托)K－滴管系数(托·升/秒) K＝V0·(L/n)·(Υ0/Υm)+Pa△VtV0－滴管和真空胶管的原始容积(升) L－滴管刻度部分的长度(mm)n－滴管刻度部...
