课程实训报告优秀范例

课程实训报告优秀范例_第1页
1/33
课程实训报告优秀范例_第2页
2/33
课程实训报告优秀范例_第3页
3/33

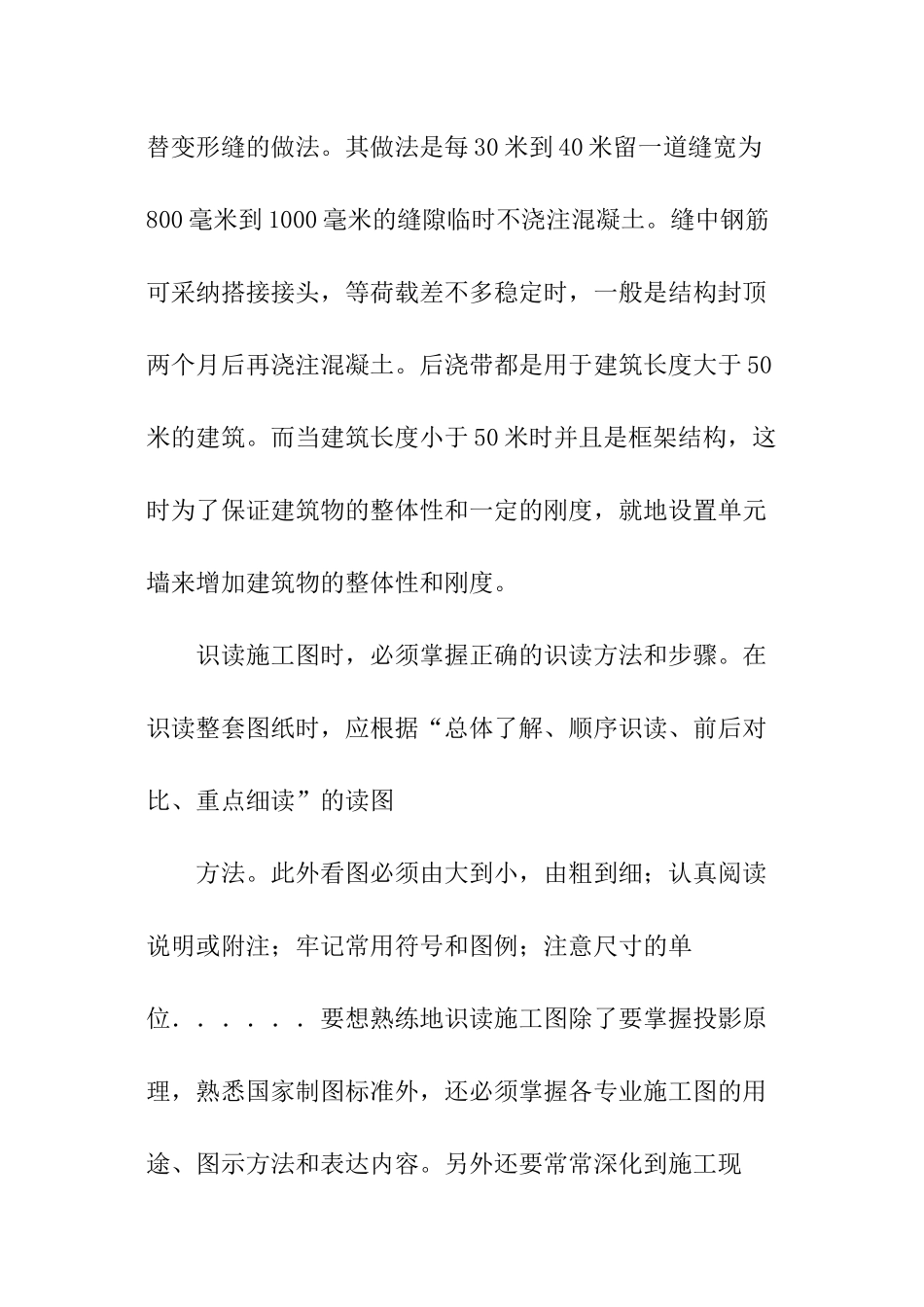

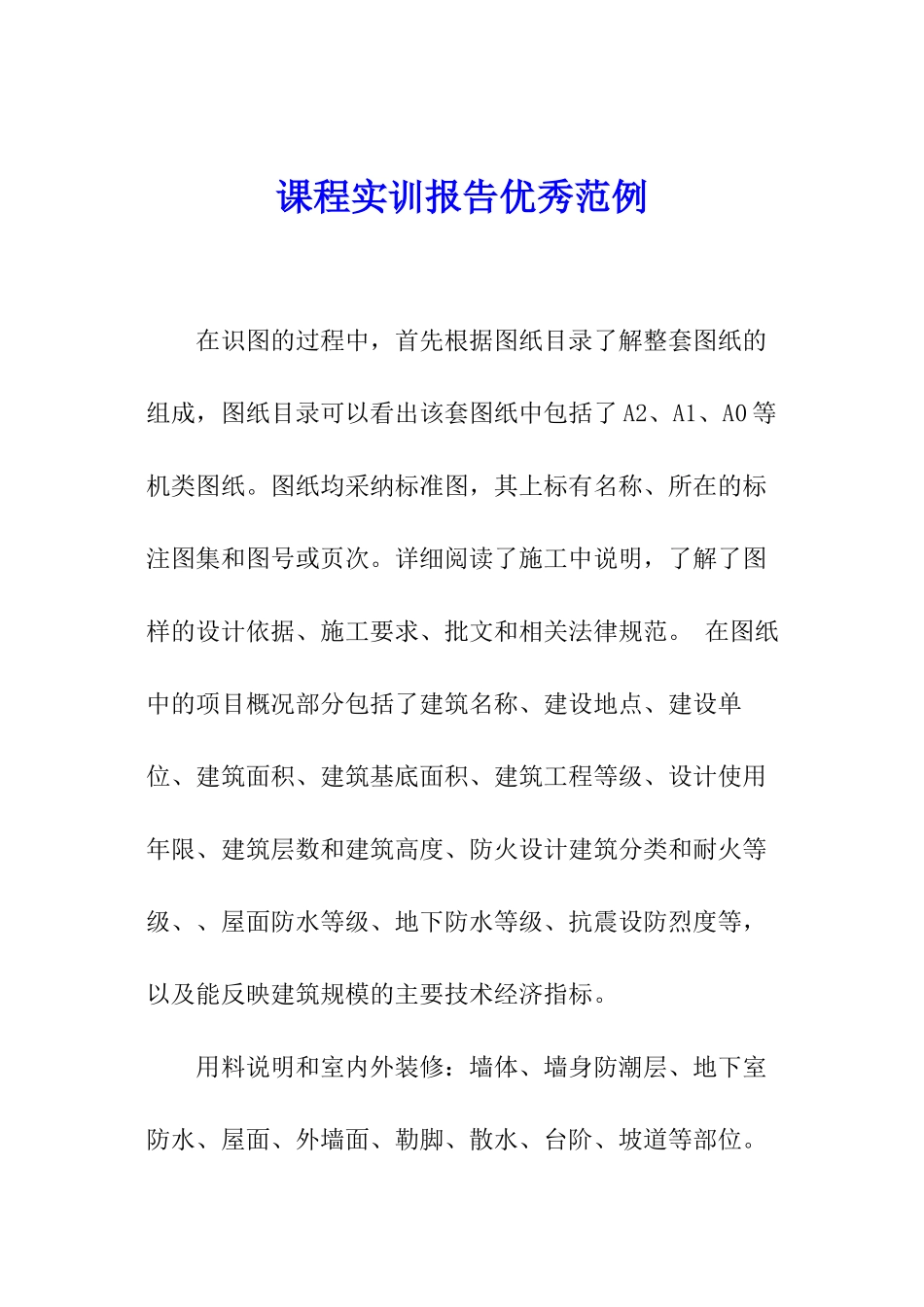

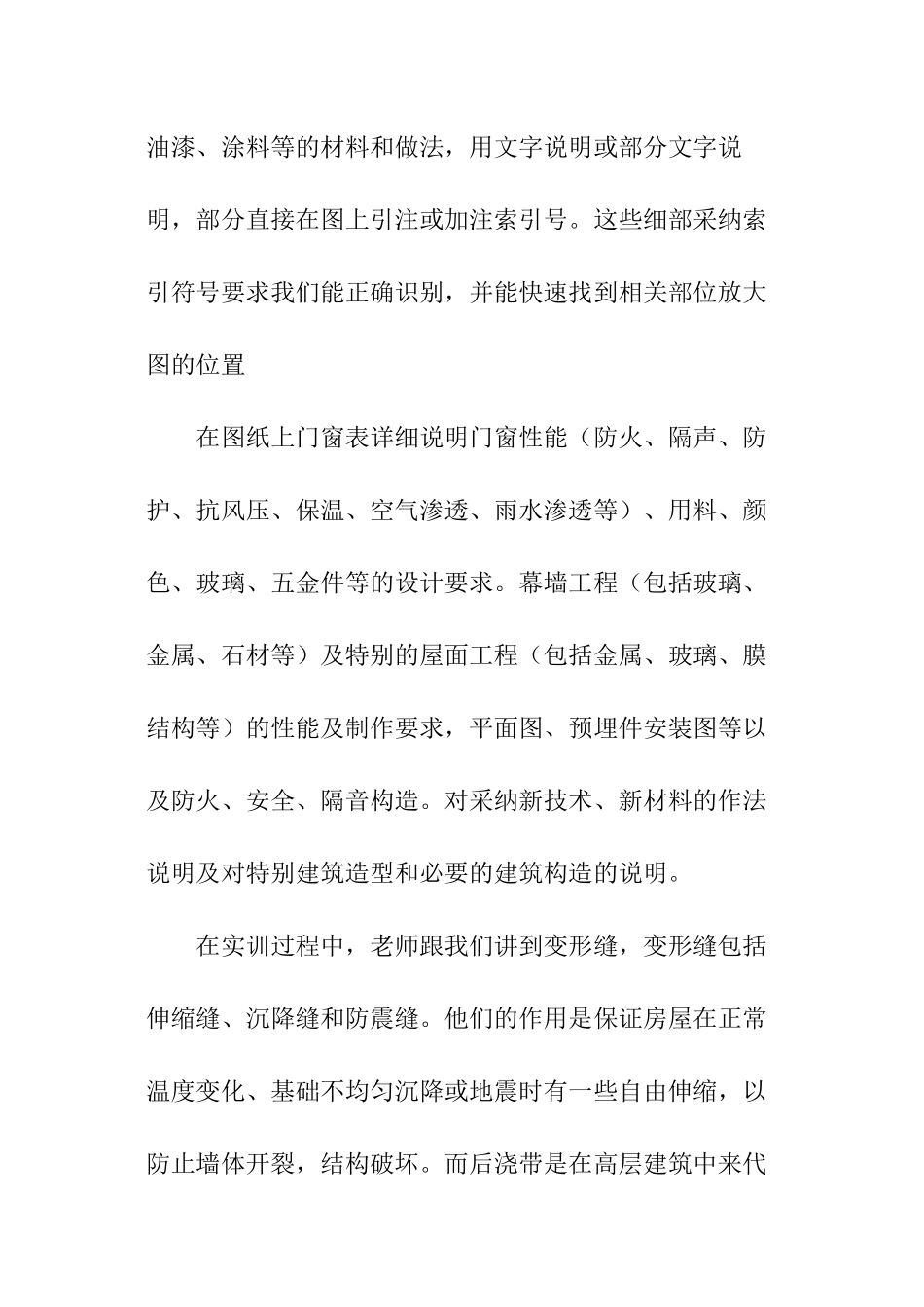

课程实训报告优秀范例 在识图的过程中,首先根据图纸目录了解整套图纸的组成,图纸目录可以看出该套图纸中包括了 A2、A1、A0 等机类图纸。图纸均采纳标准图,其上标有名称、所在的标注图集和图号或页次。详细阅读了施工中说明,了解了图样的设计依据、施工要求、批文和相关法律规范。 在图纸中的项目概况部分包括了建筑名称、建设地点、建设单位、建筑面积、建筑基底面积、建筑工程等级、设计使用年限、建筑层数和建筑高度、防火设计建筑分类和耐火等级、、屋面防水等级、地下防水等级、抗震设防烈度等,以及能反映建筑规模的主要技术经济指标。 用料说明和室内外装修:墙体、墙身防潮层、地下室防水、屋面、外墙面、勒脚、散水、台阶、坡道等部位。油漆、涂料等的材料和做法,用文字说明或部分文字说明,部分直接在图上引注或加注索引号。这些细部采纳索引符号要求我们能正确识别,并能快速找到相关部位放大图的位置 在图纸上门窗表详细说明门窗性能(防火、隔声、防护、抗风压、保温、空气渗透、雨水渗透等)、用料、颜色、玻璃、五金件等的设计要求。幕墙工程(包括玻璃、金属、石材等)及特别的屋面工程(包括金属、玻璃、膜结构等)的性能及制作要求,平面图、预埋件安装图等以及防火、安全、隔音构造。对采纳新技术、新材料的作法说明及对特别建筑造型和必要的建筑构造的说明。 在实训过程中,老师跟我们讲到变形缝,变形缝包括伸缩缝、沉降缝和防震缝。他们的作用是保证房屋在正常温度变化、基础不均匀沉降或地震时有一些自由伸缩,以防止墙体开裂,结构破坏。而后浇带是在高层建筑中来代替变形缝的做法。其做法是每 30 米到 40 米留一道缝宽为800 毫米到 1000 毫米的缝隙临时不浇注混凝土。缝中钢筋可采纳搭接接头,等荷载差不多稳定时,一般是结构封顶两个月后再浇注混凝土。后浇带都是用于建筑长度大于 50米的建筑。而当建筑长度小于 50 米时并且是框架结构,这时为了保证建筑物的整体性和一定的刚度,就地设置单元墙来增加建筑物的整体性和刚度。 识读施工图时,必须掌握正确的识读方法和步骤。在识读整套图纸时,应根据“总体了解、顺序识读、前后对比、重点细读”的读图 方法。此外看图必须由大到小,由粗到细;认真阅读说明或附注;牢记常用符号和图例;注意尺寸的单位......要想熟练地识读施工图除了要掌握投影原理,熟悉国家制图标准外,还必须掌握各专业施工图的用途、图示方法和表达内容。另外还要常常...
