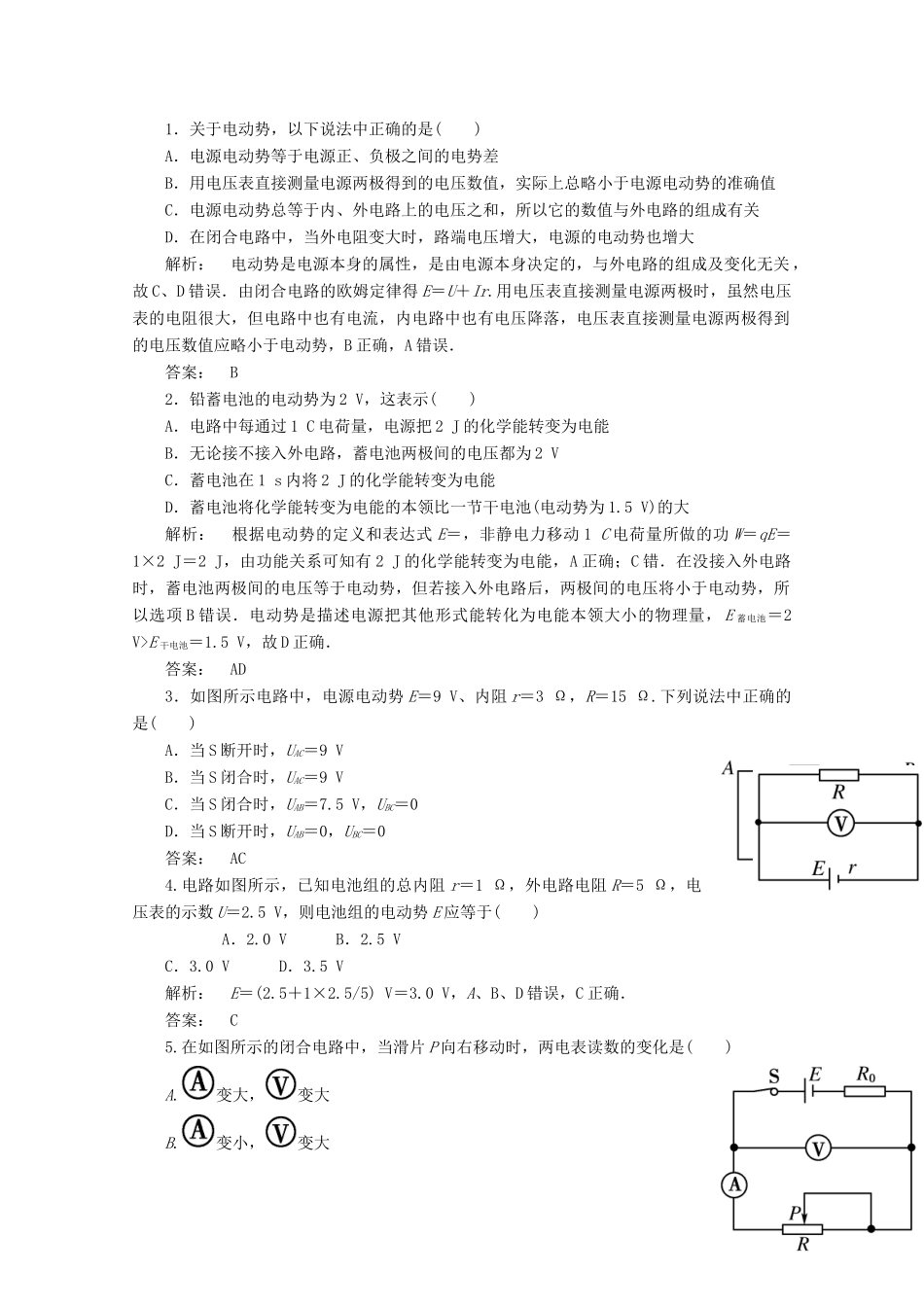

第 2 讲 闭合电路的欧姆定律一、电动势和内阻1．电源：是通过非静电力做功把其它形式的能转化成电能的装置．2．电动势：非静电力搬运电荷所做的功跟搬运电荷电荷量的比值，E＝，单位：V.3．电动势的物理含义：电动势表示电源把其它形式的能转化成电能本领的大小，在数值上等于电源没有接入电路时两极间的电压．4．内阻：电源内部也是由导体组成的，也有电阻 r，叫做电源的内阻，它是电源的另一个重要参数．二、闭合电路的欧姆定律1．闭合电路(2)内、外电压的关系：E＝U 外＋ U 内．2．闭合电路的欧姆定律(1)内容：闭合电路中的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比 ． (2)公式(3)路端电压与外电阻的关系① 负载 R 增大―→I 减小―→U 内减小―→U 外增大外电路断路时(R＝无穷)，I＝0，U 外＝E.② 负载 R 减小―→I 增大―→U 内增大―→U 外减小．外电路短路时(R＝0)，I＝，U 内＝E.三、路端电压跟干路电流的关系路端电压跟电流的关系是 U＝E － Ir ，用图象表示如图所示．此图象的物理意义是：1．纵轴截距：图线与纵轴的交点对应的电压等于电源的电动势．2．斜率：图线斜率的绝对值在数值上等于电源的内阻，路端电压 U随干路电流 I 变化的本质原因是由于电源内阻的存在．3．外电压和内电压：图中 U 与 U′分别表示电流为 I1 时的外电压和内电压．从图象可以看出，I 增大时，外电压 U 减小；内电压 U′增大，但二者之和保持不变．4．横轴截距：图中 Im等于短路电流，Im＝.一段导体两端的电压与通过的电流的图象如图所示，斜率等于导体的电阻，即 R＝.1．关于电动势，以下说法中正确的是( )A．电源电动势等于电源正、负极之间的电势差B．用电压表直接测量电源两极得到的电压数值，实际上总略小于电源电动势的准确值C．电源电动势总等于内、外电路上的电压之和，所以它的数值与外电路的组成有关D．在闭合电路中，当外电阻变大时，路端电压增大，电源的电动势也增大解析： 电动势是电源本身的属性，是由电源本身决定的，与外电路的组成及变化无关 ，故 C、D 错误．由闭合电路的欧姆定律得 E＝U＋Ir.用电压表直接测量电源两极时，虽然电压表的电阻很大，但电路中也有电流，内电路中也有电压降落，电压表直接测量电源两极得到的电压数值应略小于电动势，B 正确，A 错误．答案： B2．铅蓄电池的电动势为 2 V，这表示( )A．电路中每通过 1 C 电荷量，电源把 2 J 的化学能...
