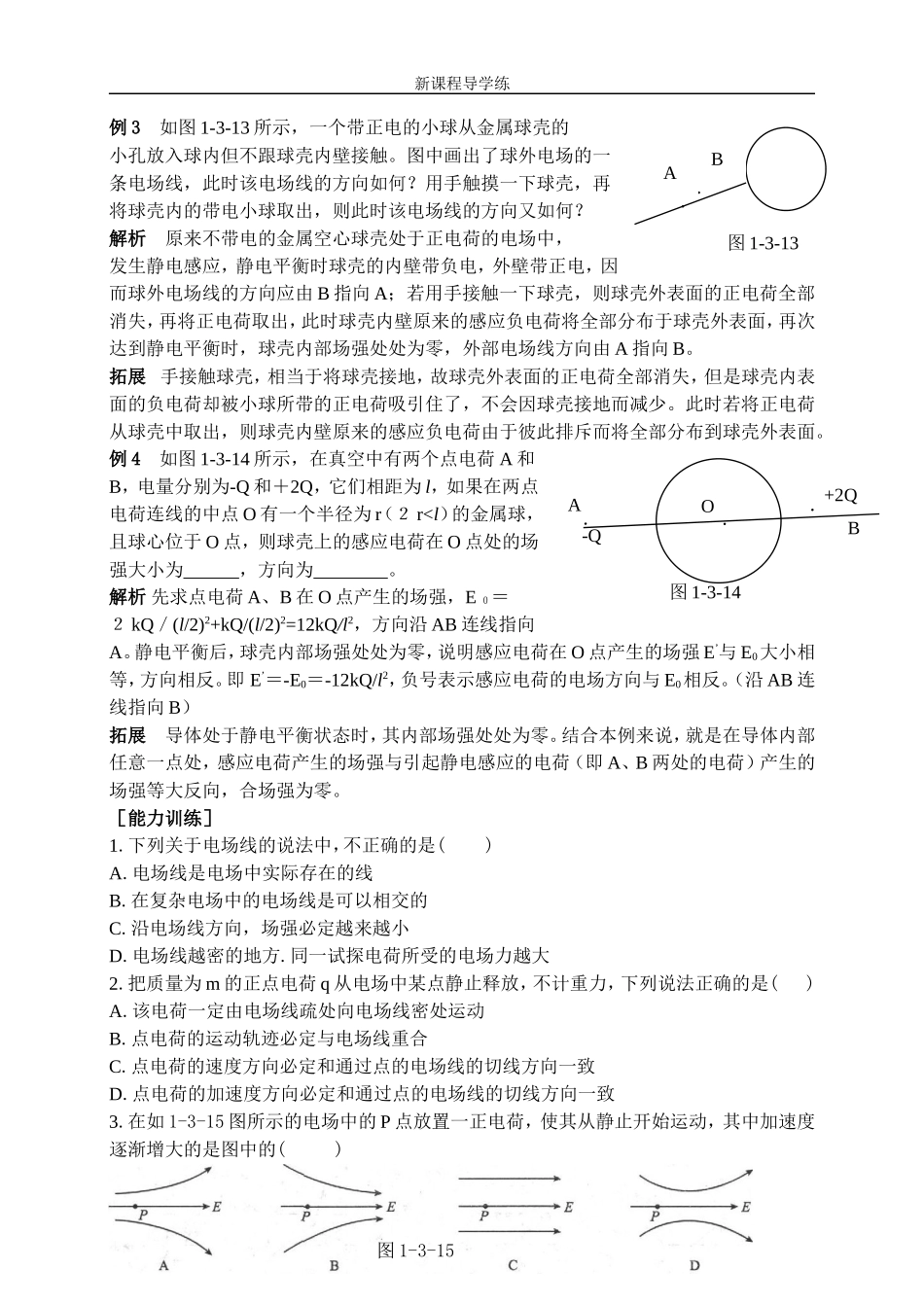

新课程导学练三、电场强度 2（电场线 匀强电场）［要点导学］本节主要讨论电场线匀强电场。１．为了直观的描述电场，英国物理学家 提出了用电场线描述电场的方法。２．如果在电场中画出一些曲线，使曲线上每一点的 方向都跟该点的 方向一致，这样的曲线就叫做电场线。电场线起始于 电荷，终止于 电荷；电场线不 也不 ；任意两条电场线不 ；电场线密集的地方电场 ，电场线稀疏的地方电场 。３．在电场的某一区域内，如果各点的场强 都相同，这个区域的电场就叫做匀强电场。匀强电场中的电场线是 分布的 直线。４．导体内 在电场力作用下重新分布，使导体两端出现 的现象叫静电感应。导体中（包括表面）没有电荷定向移动的状态（此时导体中的自由电荷受到的力达到平衡）叫做 。导体处于静电平衡状态时其内部场强 ；电荷只分布在导体的 ，导体内部没有 ；电场线 导体的表面。（参考答案：自由电荷、等量异种电荷、静电平衡、处处为零、外表面、净电荷、处处垂直于）［范例精析］例 1 如图 1-3-11，考察电场中的 A、B、C 三个点的电场强度。先画出单位正电荷在这三个点所受的力的方向；然后从大到小，排列力的大小。解析 正试探电荷所受电场力的方向就是电场 方 向 。 单 位 正 电 荷 在A 、B 两点的受力方向如图 1-3-12 所示。因为 C点是两场源电荷的连线的中点，所以试探电荷在 C 点受力等于零。单位正电荷在 A、B、C三点的受力大小关系是 FA>FB>FC。拓展 根据两等量正点电荷的电场线分布图，试判断两等量正点电荷的连线的垂直平分线上的电场强度的方向如何？例 2 下列关于电场线的论述正确的是（ ）A．电场线方向就是正试探电荷的运动方向B．电场线是直线的地方是匀强电场C．只要初速为零，正电荷必将在电场中沿电场线方向运动D．画有电场线的地方有电场，未画电场线的地方不一定无电场解析 电场线的方向为电场方向，即正电荷所受电场力的方向；电场线是直线的电场不一定就是匀强电场，如孤立点电荷的电场；电荷能否沿电场线运动取决于电荷的初速是否为零、电荷的初速方向如何、电荷受不受电场力以外的其它力作用、电场线是直线还是曲线等因素。故只有 D 选项正确。拓展（１）仔细观察课本图 1.3-6 和 1.3-7，指出哪些电场中的电场线都是直线？哪些电场中的电场线有直线？（２）在什么条件下电荷的运动轨迹和电场线是重合的？16FAFB图 1-3-11图 1-3-12新课程导学练例 3 如图 1-3-13 ...
