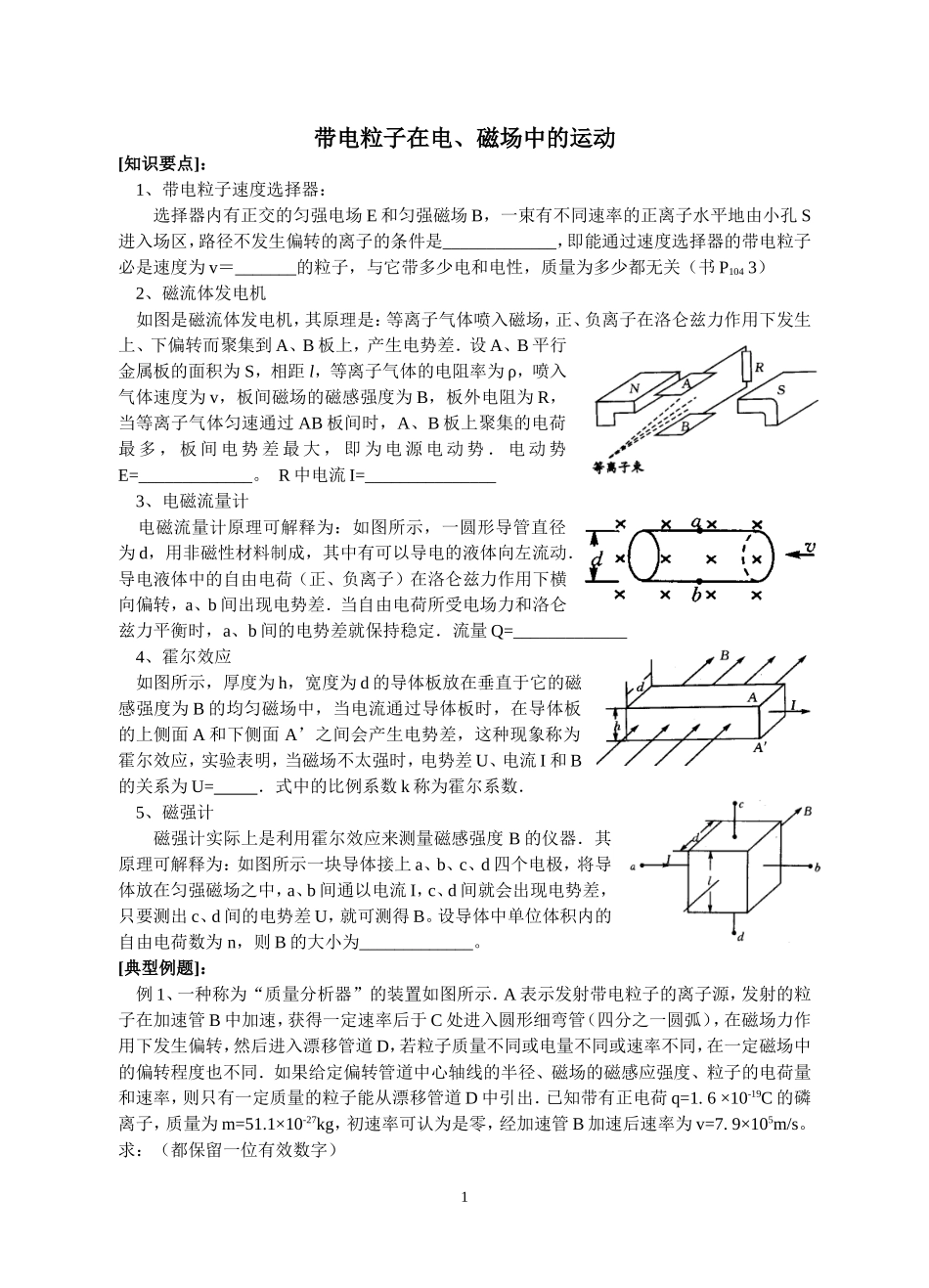

带电粒子在电、磁场中的运动[知识要点]：1、带电粒子速度选择器：选择器内有正交的匀强电场 E 和匀强磁场 B，一束有不同速率的正离子水平地由小孔 S进入场区，路径不发生偏转的离子的条件是_____________，即能通过速度选择器的带电粒子必是速度为 v＝_______的粒子，与它带多少电和电性，质量为多少都无关（书 P104 3）2、磁流体发电机 如图是磁流体发电机，其原理是：等离子气体喷入磁场，正、负离子在洛仑兹力作用下发生上、下偏转而聚集到 A、B 板上，产生电势差．设 A、B 平行金属板的面积为 S，相距 l，等离子气体的电阻率为 ρ，喷入气体速度为 v，板间磁场的磁感强度为 B，板外电阻为 R，当等离子气体匀速通过 AB 板间时，A、B 板上聚集的电荷最 多 ， 板 间 电 势 差 最 大 ， 即 为 电 源 电 动 势 ． 电 动 势 E=_____________。 R 中电流 I=_______________3、电磁流量计 电磁流量计原理可解释为：如图所示，一圆形导管直径为 d，用非磁性材料制成，其中有可以导电的液体向左流动．导电液体中的自由电荷（正、负离子）在洛仑兹力作用下横向偏转，a、b 间出现电势差．当自由电荷所受电场力和洛仑兹力平衡时，a、b 间的电势差就保持稳定．流量 Q=_____________4、霍尔效应 如图所示，厚度为 h，宽度为 d 的导体板放在垂直于它的磁感强度为 B 的均匀磁场中，当电流通过导体板时，在导体板的上侧面 A 和下侧面 A’之间会产生电势差，这种现象称为霍尔效应，实验表明，当磁场不太强时，电势差 U、电流 I 和 B的关系为 U= ．式中的比例系数 k 称为霍尔系数．5、磁强计磁强计实际上是利用霍尔效应来测量磁感强度 B 的仪器．其原理可解释为：如图所示一块导体接上 a、b、c、d 四个电极，将导体放在匀强磁场之中，a、b 间通以电流 I，c、d 间就会出现电势差，只要测出 c、d 间的电势差 U，就可测得 B。设导体中单位体积内的自由电荷数为 n，则 B 的大小为_____________。[典型例题]：例 1、一种称为“质量分析器”的装置如图所示．A 表示发射带电粒子的离子源，发射的粒子在加速管 B 中加速，获得一定速率后于 C 处进入圆形细弯管（四分之一圆弧），在磁场力作用下发生偏转，然后进入漂移管道 D，若粒子质量不同或电量不同或速率不同，在一定磁场中的偏转程度也不同．如果给定偏转管道中心轴线的半径、磁场的磁感应强度、粒子的电荷量和速率，则只有...
