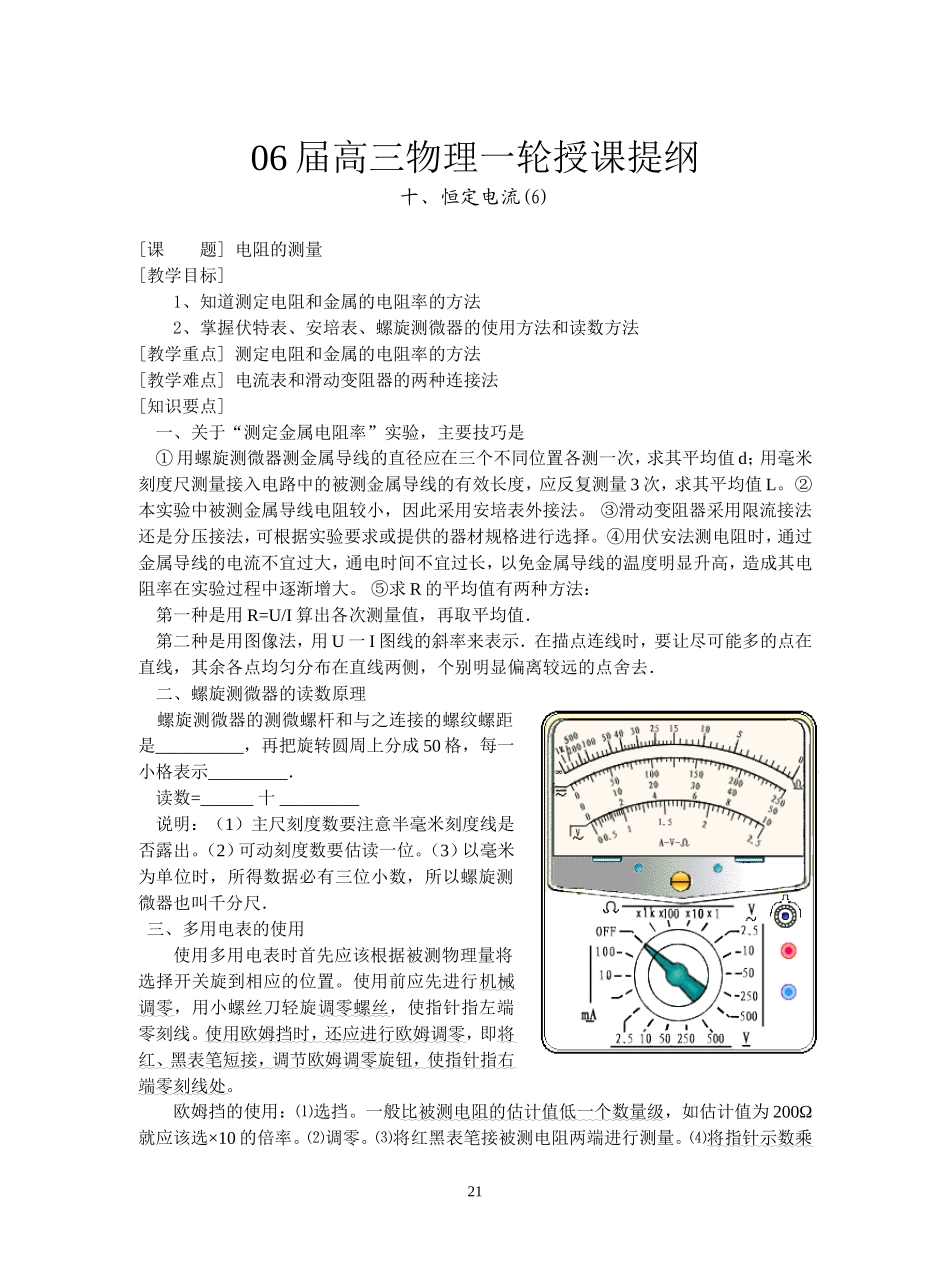

06 届高三物理一轮授课提纲十、恒定电流(6)[课 题] 电阻的测量[教学目标]1、知道测定电阻和金属的电阻率的方法2、掌握伏特表、安培表、螺旋测微器的使用方法和读数方法[教学重点] 测定电阻和金属的电阻率的方法[教学难点] 电流表和滑动变阻器的两种连接法[知识要点]一、关于“测定金属电阻率”实验，主要技巧是 ① 用螺旋测微器测金属导线的直径应在三个不同位置各测一次，求其平均值 d；用毫米刻度尺测量接入电路中的被测金属导线的有效长度，应反复测量 3 次，求其平均值 L。 ②本实验中被测金属导线电阻较小，因此采用安培表外接法。 ③滑动变阻器采用限流接法还是分压接法，可根据实验要求或提供的器材规格进行选择。 ④用伏安法测电阻时，通过金属导线的电流不宜过大，通电时间不宜过长，以免金属导线的温度明显升高，造成其电阻率在实验过程中逐渐增大。 ⑤求 R 的平均值有两种方法： 第一种是用 R=U/I 算出各次测量值，再取平均值． 第二种是用图像法，用 U 一 I 图线的斜率来表示．在描点连线时，要让尽可能多的点在直线，其余各点均匀分布在直线两侧，个别明显偏离较远的点舍去． 二、螺旋测微器的读数原理 螺旋测微器的测微螺杆和与之连接的螺纹螺距是__________，再把旋转圆周上分成 50 格，每一小格表示_________． 读数=______ 十 _________ 说明：（1）主尺刻度数要注意半毫米刻度线是否露出。（2）可动刻度数要估读一位。（3）以毫米为单位时，所得数据必有三位小数，所以螺旋测微器也叫千分尺． 三、多用电表的使用使用多用电表时首先应该根据被测物理量将选择开关旋到相应的位置。使用前应先进行机械调零，用小螺丝刀轻旋调零螺丝，使指针指左端零刻线。使用欧姆挡时，还应进行欧姆调零，即将红、黑表笔短接，调节欧姆调零旋钮，使指针指右端零刻线处。欧姆挡的使用：⑴选挡。一般比被测电阻的估计值低一个数量级，如估计值为 200Ω就应该选×10 的倍率。⑵调零。⑶将红黑表笔接被测电阻两端进行测量。⑷将指针示数乘21以倍率，得测量值。⑸将选择开关扳到 OFF 或交流电压最高挡。用欧姆挡测电阻，如果指针偏转角度太小，应增大倍率；如果指针偏转角度太大，应减小倍率。[解题指导]一、用多用电表粗略测量电阻[例 1] 多用电表表头的示意图如右。 ⑴ 当指针位置如图中灰三角箭头所示,则测量的是______,测量结果为___________. ⑵ 当指针位置如图中白三角箭头所示,则测量的是______,测...
