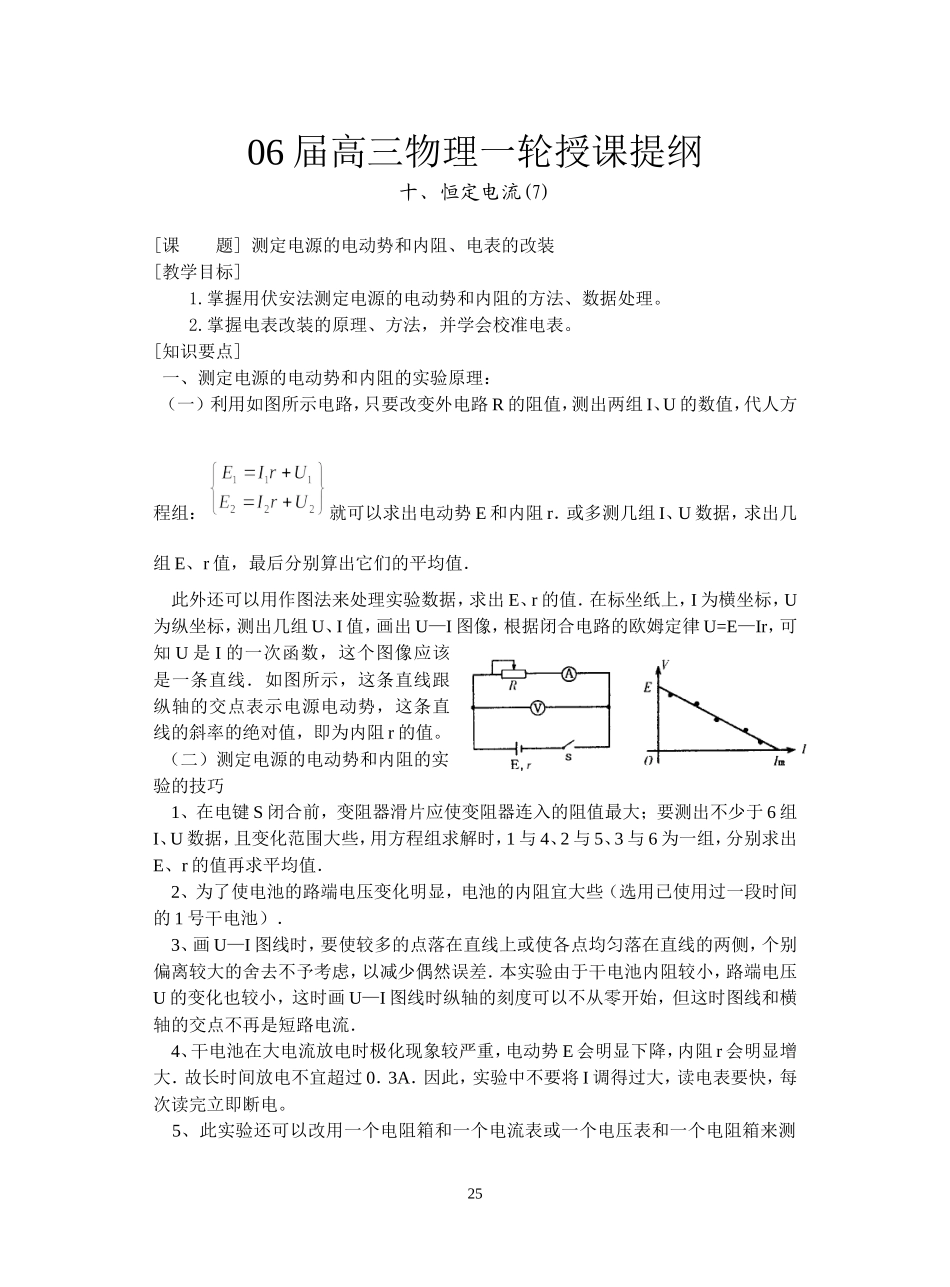

06 届高三物理一轮授课提纲十、恒定电流(7)[课 题] 测定电源的电动势和内阻、电表的改装[教学目标]1
掌握用伏安法测定电源的电动势和内阻的方法、数据处理
掌握电表改装的原理、方法，并学会校准电表
[知识要点] 一、测定电源的电动势和内阻的实验原理： （一） 利用如图所示电路，只要改变外电路 R 的阻值，测出两组 I、U 的数值，代人方程组： 就可以求出电动势 E 和内阻 r．或多测几组 I、U 数据，求出几组 E、r 值，最后分别算出它们的平均值． 此外还可以用作图法来处理实验数据，求出 E、r 的值．在标坐纸上，I 为横坐标，U为纵坐标，测出几组 U、I 值，画出 U—I 图像，根据闭合电路的欧姆定律 U=E—Ir，可知 U 是 I 的一次函数，这个图像应该是一条直线．如图所示，这条直线跟纵轴的交点表示电源电动势，这条直线的斜率的绝对值，即为内阻 r 的值
（二）测定电源的电动势和内阻的实验的技巧 1、在电键 S 闭合前，变阻器滑片应使变阻器连入的阻值最大；要测出不少于 6 组I、U 数据，且变化范围大些，用方程组求解时，1 与 4、2 与 5、3 与 6 为一组，分别求出E、r 的值再求平均值． 2、为了使电池的路端电压变化明显，电池的内阻宜大些（选用已使用过一段时间的 1 号干电池）． 3、画 U—I 图线时，要使较多的点落在直线上或使各点均匀落在直线的两侧，个别偏离较大的舍去不予考虑，以减少偶然误差．本实验由于干电池内阻较小，路端电压U 的变化也较小，这时画 U—I 图线时纵轴的刻度可以不从零开始，但这时图线和横轴的交点不再是短路电流． 4、干电池在大电流放电时极化现象较严重，电动势 E 会明显下降，内阻 r 会明显增大．故长时间放电不宜超过 0．3A．因此，实验中不要将 I 调得过大，读电表要快，每次读完立即断电

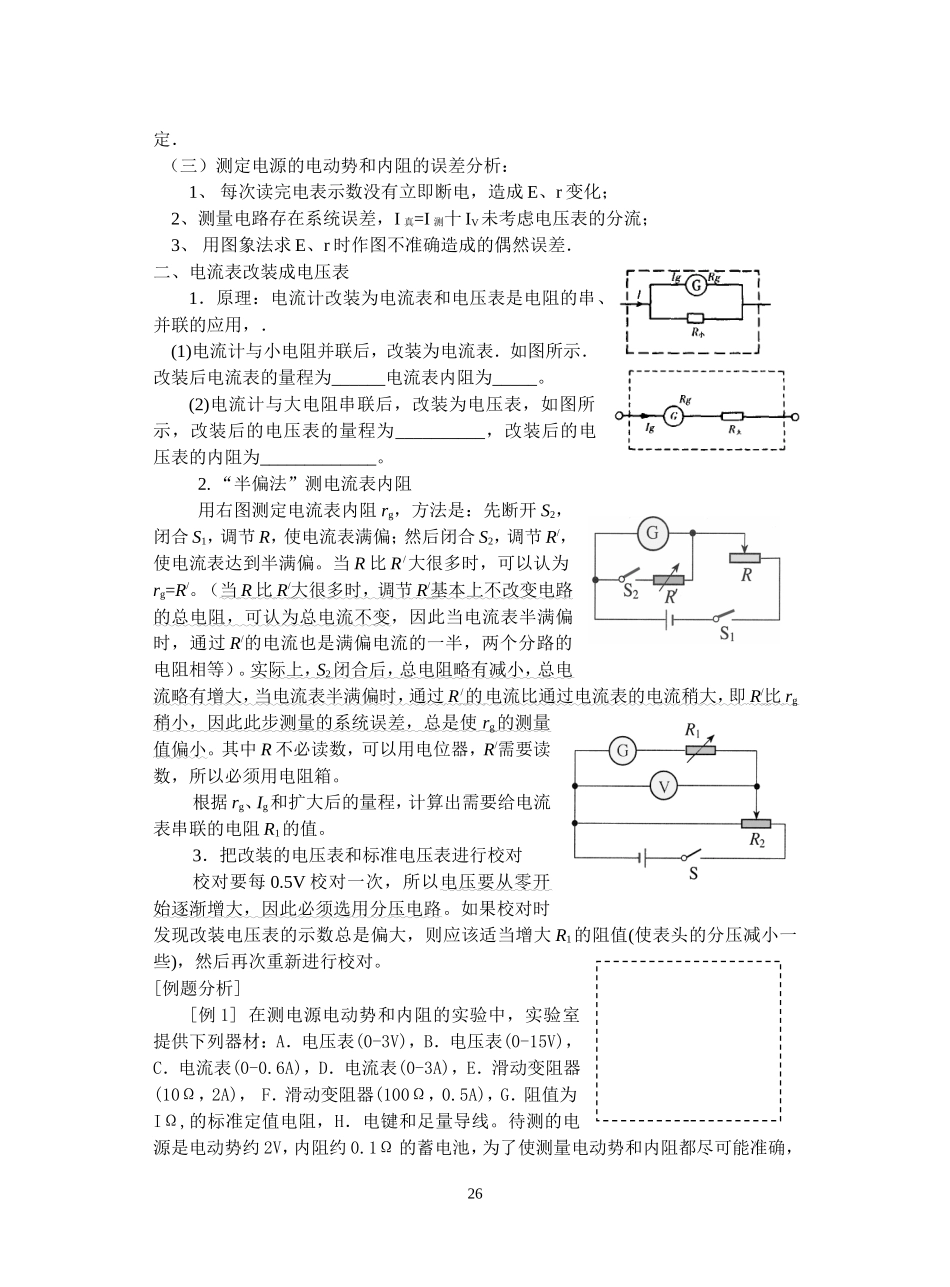

5、此实验还可以改用一个电阻箱和一
