2.9 测电池的电动势和内阻

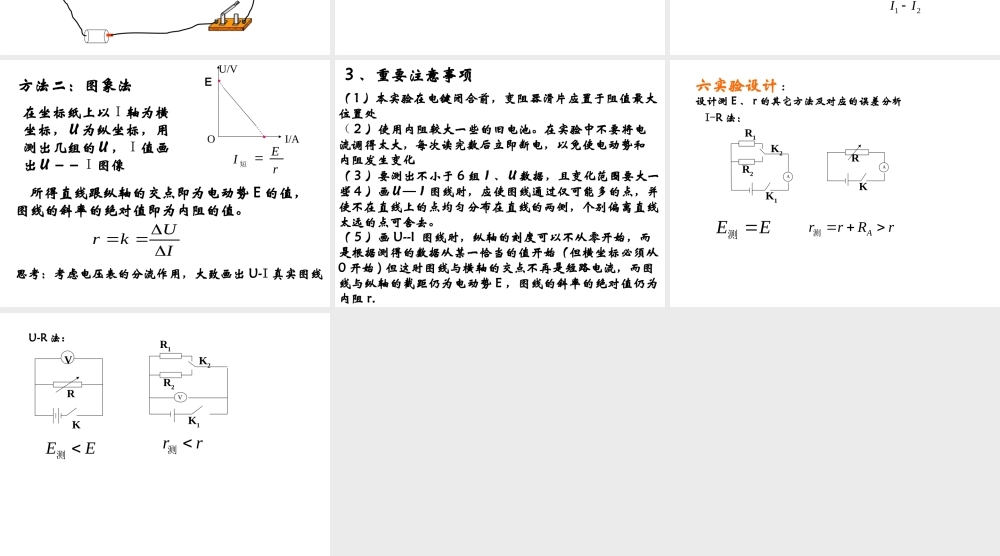

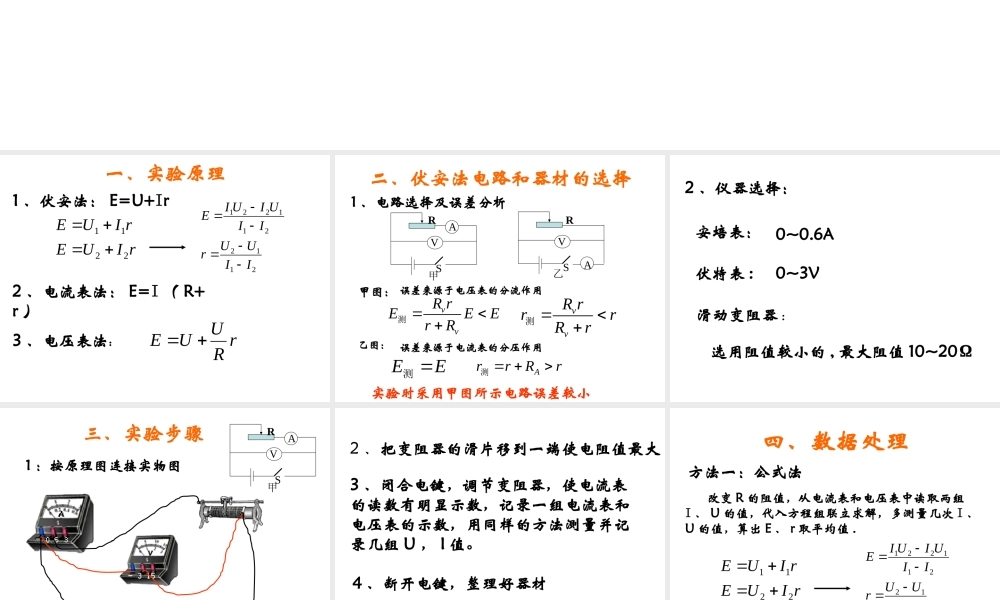

2.9 实验：测定电池的电动势和内阻 一、实验原理rIUErIUE22112112211221IIUUrIIUIUIE1 、伏安法： E=U+Ir2 、电流表法： E=I （ R+r ）3 、电压表法：rRUUE 二、伏安法电路和器材的选择1 、电路选择及误差分析AVS甲RAVS乙R甲图：vvR rEEErR测vvR rrrRr测乙图：EE测ArrRr 测实验时采用甲图所示电路误差较小误差来源于电压表的分流作用误差来源于电流表的分压作用 2 、仪器选择：安培表：0~0.6A伏特表 :0~3V滑动变阻器 :选用阻值较小的 , 最大阻值 10~20Ω 三、实验步骤1 ：按原理图连接实物图AVS甲R 2 、把变阻器的滑片移到一端使电阻值最大3 、闭合电键，调节变阻器，使电流表的读数有明显示数，记录一组电流表和电压表的示数，用同样的方法测量并记录几组 U ， I 值。4 、断开电键，整理好器材 四、数据处理方法一：公式法 改变 R 的阻值，从电流表和电压表中读取两组I 、 U 的值，代入方程组联立求解，多测量几次 I 、U 的值，算出 E 、 r 取平均值 . rIUErIUE22112112211221IIUUrIIUIUIE 方法二：图象法在坐标纸上以Ｉ轴为横坐标，Ｕ为纵坐标，用测出几组的Ｕ，Ｉ值画出Ｕ－－Ｉ图像 所得直线跟纵轴的交点即为电动势 E 的值，图线的斜率的绝对值即为内阻的值。UrkI OI/AU/V.E.思考：考虑电压表的分流作用，大致画出 U-I 真实图线EIr短 3 、重要注意事项（ 1 ）本实验在电键闭合前，变阻器滑片应置于阻值最大位置处（ 2 ）使用内阻较大一些的旧电池。在实验中不要将电流调得太大，每次读完数后立即断电，以免使电动势和内阻发生变化（ 3 ）要测出不小于 6 组Ｉ、Ｕ数据，且变化范围要大一些（ 4 ）画Ｕ—Ｉ图线时，应使图线通过仅可能多的点，并使不在直线上的点均匀分布在直线的两侧，个别偏离直线太远的点可舍去。（ 5 ）画 U--I 图线时，纵轴的刻度可以不从零开始，而是根据测得的数据从某一恰当的值开始（但横坐标必须从0 开始 ) 但这时图线与横轴的交点不再是短路电流，而图线与纵轴的截距仍为电动势 E ，图线的斜率的绝对值仍为内阻 r. 六实验设计 :设计测 E 、 r 的其它方法及对应的误差分析I-R 法：R1AR2K1K2ARKEE测ArrRr 测 U-R 法：VRKK2R1VR2K1EE测rr测
