5--带电粒子在电场中的运动

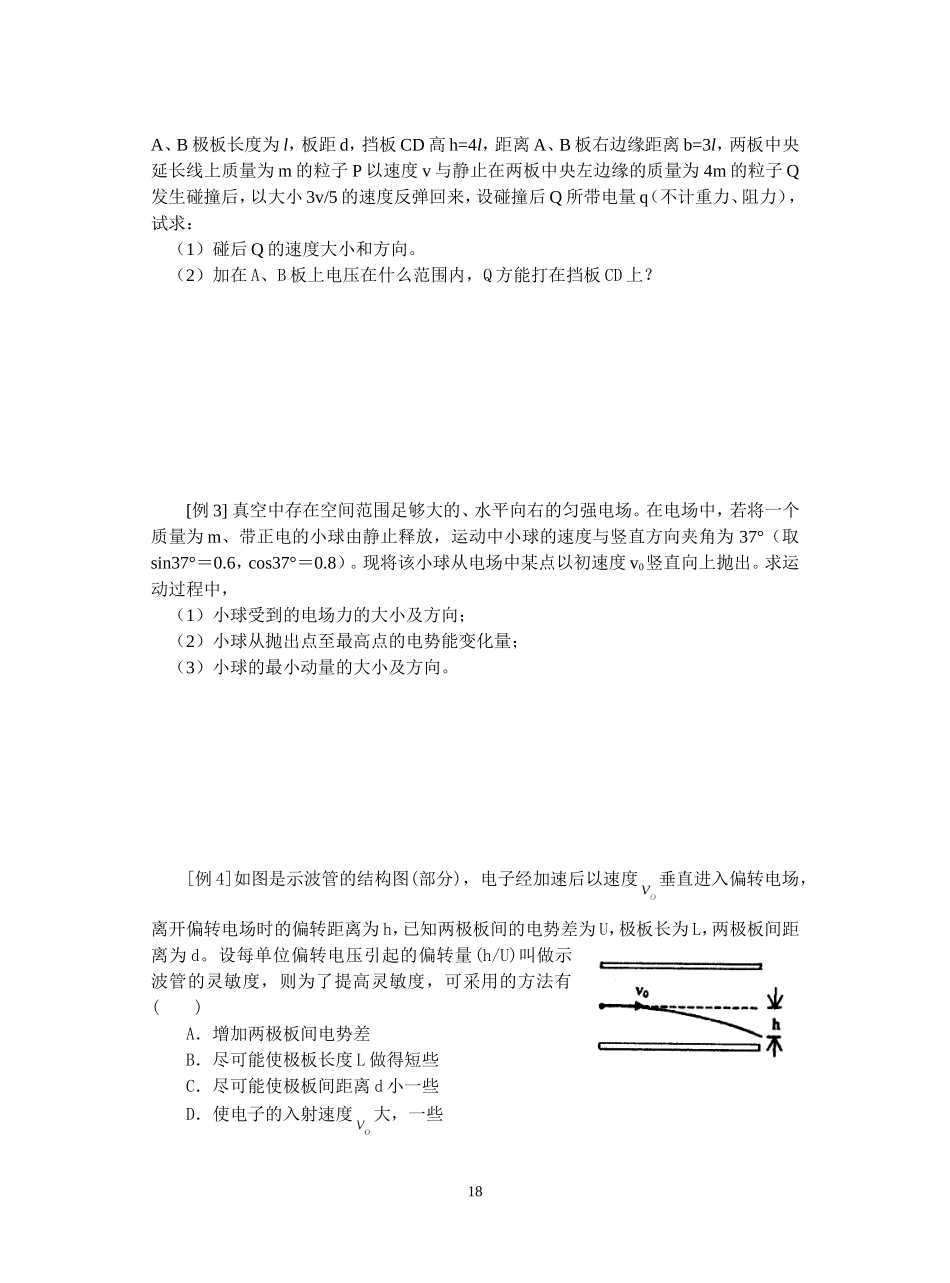

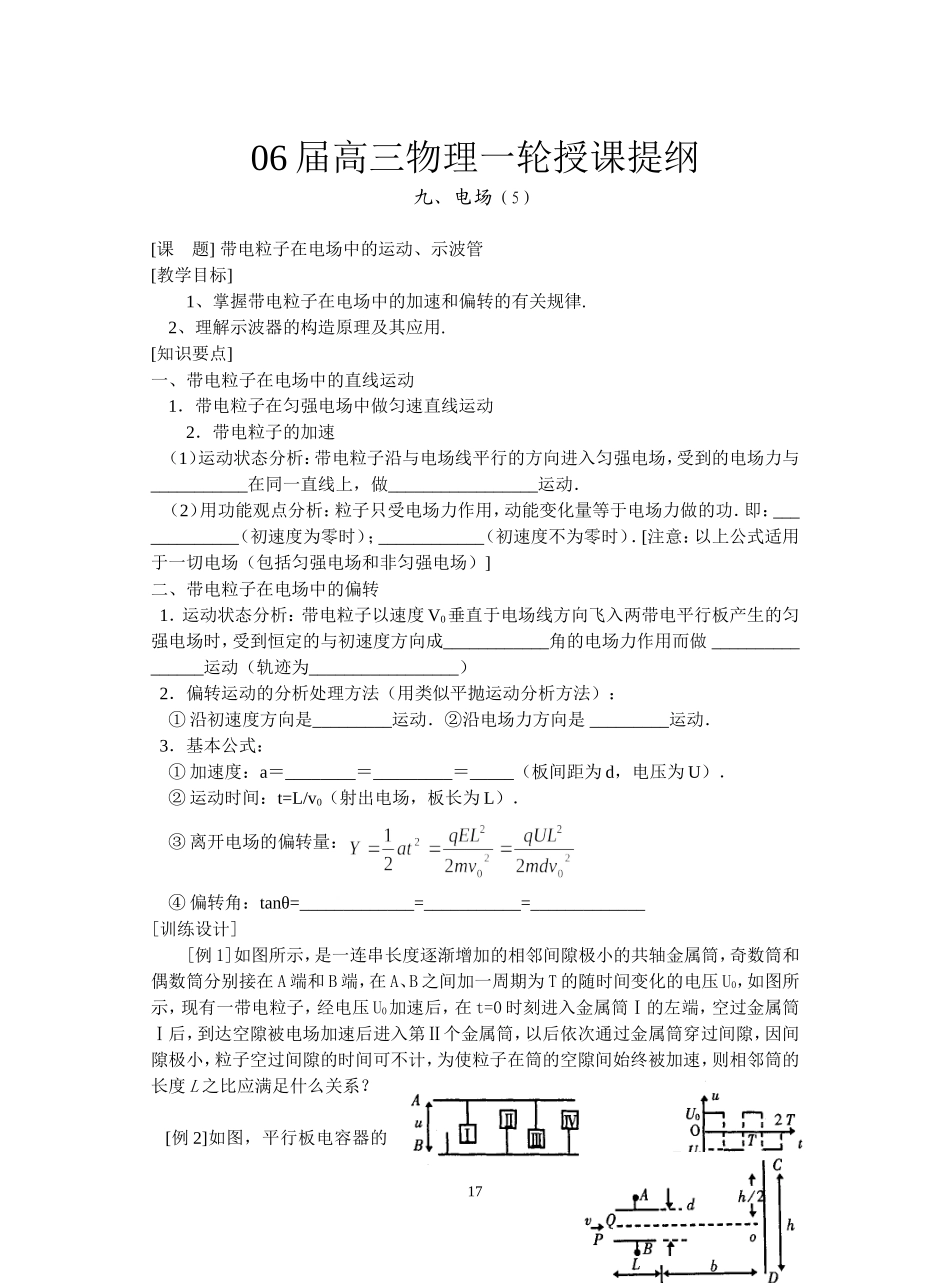

06 届高三物理一轮授课提纲九、电场（5）[课 题] 带电粒子在电场中的运动、示波管[教学目标]1、掌握带电粒子在电场中的加速和偏转的有关规律. 2、理解示波器的构造原理及其应用.[知识要点]一、带电粒子在电场中的直线运动 1．带电粒子在匀强电场中做匀速直线运动 2．带电粒子的加速 （1）运动状态分析：带电粒子沿与电场线平行的方向进入匀强电场，受到的电场力与___________在同一直线上，做_________________运动． （2）用功能观点分析：粒子只受电场力作用，动能变化量等于电场力做的功．即：_____________（初速度为零时）；____________（初速度不为零时）．[注意：以上公式适用于一切电场（包括匀强电场和非匀强电场）]二、带电粒子在电场中的偏转 1．运动状态分析：带电粒子以速度 V0垂直于电场线方向飞入两带电平行板产生的匀强电场时，受到恒定的与初速度方向成____________角的电场力作用而做 ________________运动（轨迹为_________________） 2．偏转运动的分析处理方法（用类似平抛运动分析方法）： ① 沿初速度方向是_________运动．②沿电场力方向是 _________运动． 3．基本公式： ① 加速度：a＝________＝_________＝_____（板间距为 d，电压为 U）． ② 运动时间：t=L/v0（射出电场，板长为 L）． ③ 离开电场的偏转量： ④ 偏转角：tanθ=_____________=___________=_____________[训练设计][例 1]如图所示，是一连串长度逐渐增加的相邻间隙极小的共轴金属筒，奇数筒和偶数筒分别接在 A 端和 B 端，在 A、B 之间加一周期为 T 的随时间变化的电压 U0，如图所示，现有一带电粒子，经电压 U0加速后，在 t=0 时刻进入金属筒Ⅰ的左端，空过金属筒Ⅰ后，到达空隙被电场加速后进入第Ⅱ个金属筒，以后依次通过金属筒穿过间隙，因间隙极小，粒子空过间隙的时间可不计，为使粒子在筒的空隙间始终被加速，则相邻筒的长度 L 之比应满足什么关系？ [例 2]如图，平行板电容器的17A、B 极板长度为 l，板距 d，挡板 CD 高 h=4l，距离 A、B 板右边缘距离 b=3l，两板中央延长线上质量为 m 的粒子 P 以速度 v 与静止在两板中央左边缘的质量为 4m 的粒子 Q发生碰撞后，以大小 3v/5 的速度反弹回来，设碰撞后 Q 所带电量 q（不计重力、阻力），试求：（1）碰后 Q 的速度大小和方向。（2）加在 A、B 板上电压在什么范围内，Q 方能打在挡板 CD 上？[例 3] 真空中存在空...
