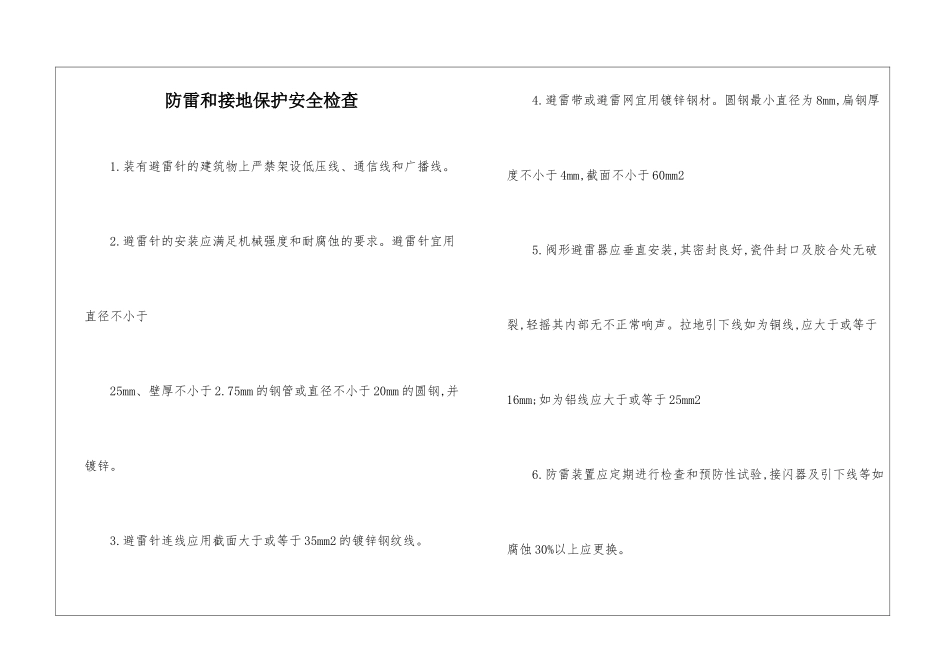

防雷和接地保护安全检查 1.装有避雷针的建筑物上严禁架设低压线、通信线和广播线。 2.避雷针的安装应满足机械强度和耐腐蚀的要求。避雷针宜用直径不小于 25mm、壁厚不小于 2.75mm 的钢管或直径不小于 20mm 的圆钢,并镀锌。 3.避雷针连线应用截面大于或等于 35mm2 的镀锌钢纹线。 4.避雷带或避雷网宜用镀锌钢材。圆钢最小直径为 8mm,扁钢厚度不小于 4mm,截面不小于 60mm2 5.阀形避雷器应垂直安装,其密封良好,瓷件封口及胶合处无破裂,轻摇其内部无不正常响声。拉地引下线如为铜线,应大于或等于16mm;如为铝线应大于或等于 25mm2 6.防雷装置应定期进行检查和预防性试验,接闪器及引下线等如腐蚀 30%以上应更换。 7.中性点不直接接地的三相三线供电系统应采纳接地保护。 8.中性点接地的三相四线制供电系统应采纳接零保护,变压器中性点工作接地,架空分支线和干线沿线每公里及终端处应重复接地。 9.接零保护的低压供电系统中电缆和架空线引入的配电柜处应重复接地。不许在零线上装设熔断器和开关。 10.同一低压供电系统中,不应一部分设备外壳接零,另一部分接地保护。 11.凡因绝缘破坏而可能带有危险电压的电气设备及电气装置,其金属外壳和框架应可靠接地,接地电阻小于或等于 4 12.接地体应镀锌,其截面应符合下列规定。 (1)防雷接地体最小截面:圆钢直径 10mm;角钢50mm×50mm×5mm; 扁钢厚 4mm,截面 100mm2;钢管厚 3.5mm,直径 50mm。 (2)一般接地体最小截面:圆钢直径 8mm;角钢厚 4mm;扁钢厚 4mm,截 48mm2;钢管厚 3.5mm2 (3)一般接地装置的接地干线最小截面:圆钢直径 6mm;角钢厚3mm;扁安全生产事故隐患排查有用全钢截面 24mm2 13.工艺装置内露天布置的塔、容器等,当顶板厚度等于或大于4mm 时可不设避雷针、线保护,但必须设防雷接地。 14.可燃气体、液化烃、可燃液体的钢罐必须设防雷接地,并应符合下列规定: (1)甲 B、乙类可燃液体地上固定顶罐,当顶板厚度小于 4mm 时,应装设实避雷针、线,其保护范围应包括整个储罐。 (2)丙类液体储罐可不设避雷针、线,但应设防感应雷接地。 (3)浮顶罐及内浮顶罐可不设避雷针、线但应将浮顶与罐体用两根截面不手小于 25mm2 的软铜线。 (4)压力储罐不设避雷针、线,但应接地。 15.可燃液体储罐的温度、液位等测量装置应采纳铠装电缆或钢管配线,电缆外皮或配线钢管与罐体应做电气连接。 16.突出屋面的放散管、风管、烟囱等物体,其防雷保护应符合下列要求: (1)金属物体可...
