高处作业吊篮安全施工方案

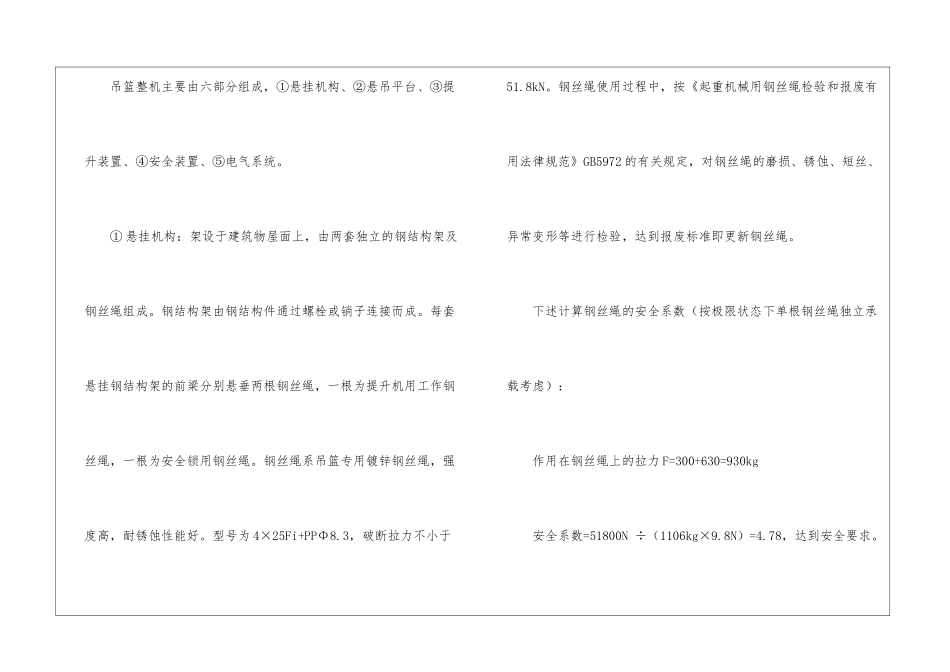

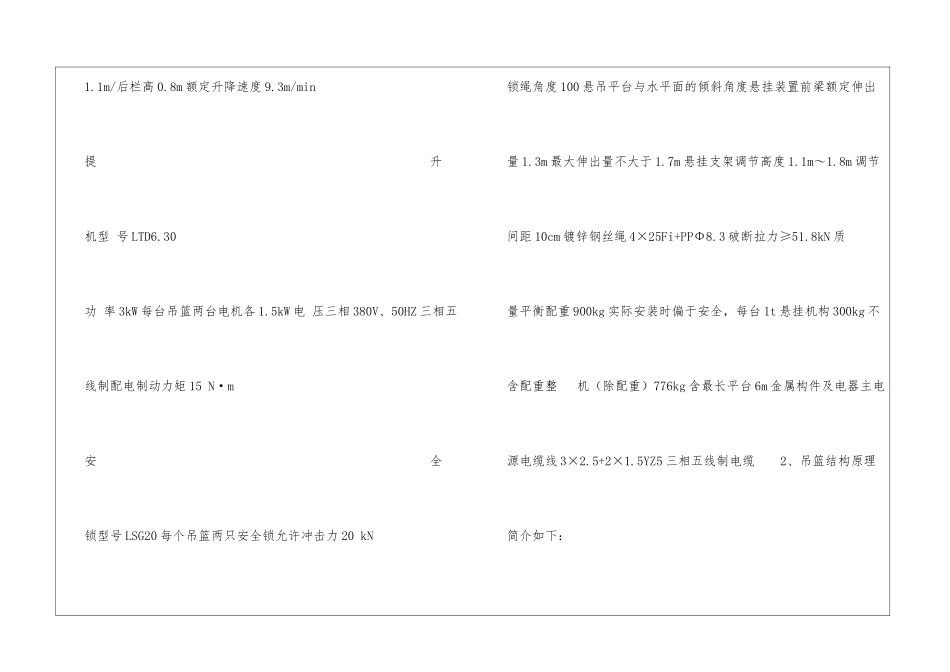

高处作业吊篮安全施工方案 一、工程概况 工程名称：深圳市贝丽路 31 号、翠竹路翠都花园外立面及华丽路广告牌整治工程 建设地点：深圳市罗湖区翠都花园 建设单位：深圳市罗湖区翠竹街道办事处； 施工单位：深圳市安达业建筑工程有限公司 建筑概述：罗湖区贝丽路 31 号及翠竹路翠都花园外立面改造，华丽路广告牌整治。本项为外墙装修改造、广告牌整治等。 二、高处作业吊篮简介 1、吊篮型号 ZLP630，整机外形详见附图一，主要技术性能参数如下： 项 目技术数据备 注额定载重 630kg 包括作业人员在内的施工活荷载悬吊平台(长×宽×高)最大组合长度 6m×宽度 0.69m×前栏高1.1m/后栏高 0.8m 额定升降速度 9.3m/min提 升 机型 号 LTD6.30功 率 3kW 每台吊篮两台电机各 1.5kW 电 压三相 380V、50HZ 三相五线制配电制动力矩 15 N·m安 全 锁型号 LSG20 每个吊篮两只安全锁允许冲击力 20 kN锁绳角度 100 悬吊平台与水平面的倾斜角度悬挂装置前梁额定伸出量 1.3m 最大伸出量不大于 1.7m 悬挂支架调节高度 1.1m～1.8m 调节间距 10cm 镀锌钢丝绳 4×25Fi+PPΦ8.3 破断拉力≥51.8kN 质 量平衡配重 900kg 实际安装时偏于安全，每台 1t 悬挂机构 300kg 不含配重整 机（除配重）776kg 含最长平台 6m 金属构件及电器主电源电缆线 3×2.5+2×1.5YZ5 三相五线制电缆 2、吊篮结构原理简介如下： 吊篮整机主要由六部分组成，①悬挂机构、②悬吊平台、③提升装置、④安全装置、⑤电气系统。 ① 悬挂机构：架设于建筑物屋面上，由两套独立的钢结构架及钢丝绳组成。钢结构架由钢结构件通过螺栓或销子连接而成。每套悬挂钢结构架的前梁分别悬垂两根钢丝绳，一根为提升机用工作钢丝绳，一根为安全锁用钢丝绳。钢丝绳系吊篮专用镀锌钢丝绳，强度高，耐锈蚀性能好。型号为 4×25Fi+PPΦ8.3，破断拉力不小于51.8kN。钢丝绳使用过程中，按《起重机械用钢丝绳检验和报废有用法律规范》GB5972 的有关规定，对钢丝绳的磨损、锈蚀、短丝、异常变形等进行检验，达到报废标准即更新钢丝绳。 下述计算钢丝绳的安全系数（按极限状态下单根钢丝绳独立承载考虑）： 作用在钢丝绳上的拉力 F=300+630=930kg 安全系数=51800N ÷（1106kg×9.8N）=4.78，达到安全要求。 ② 悬吊平台：由片式组焊件通过螺栓连接成框型钢结构装置，用以承载作业人员及施工器材。 ③ 提升装置：每个悬吊平台两端各装有一台...
