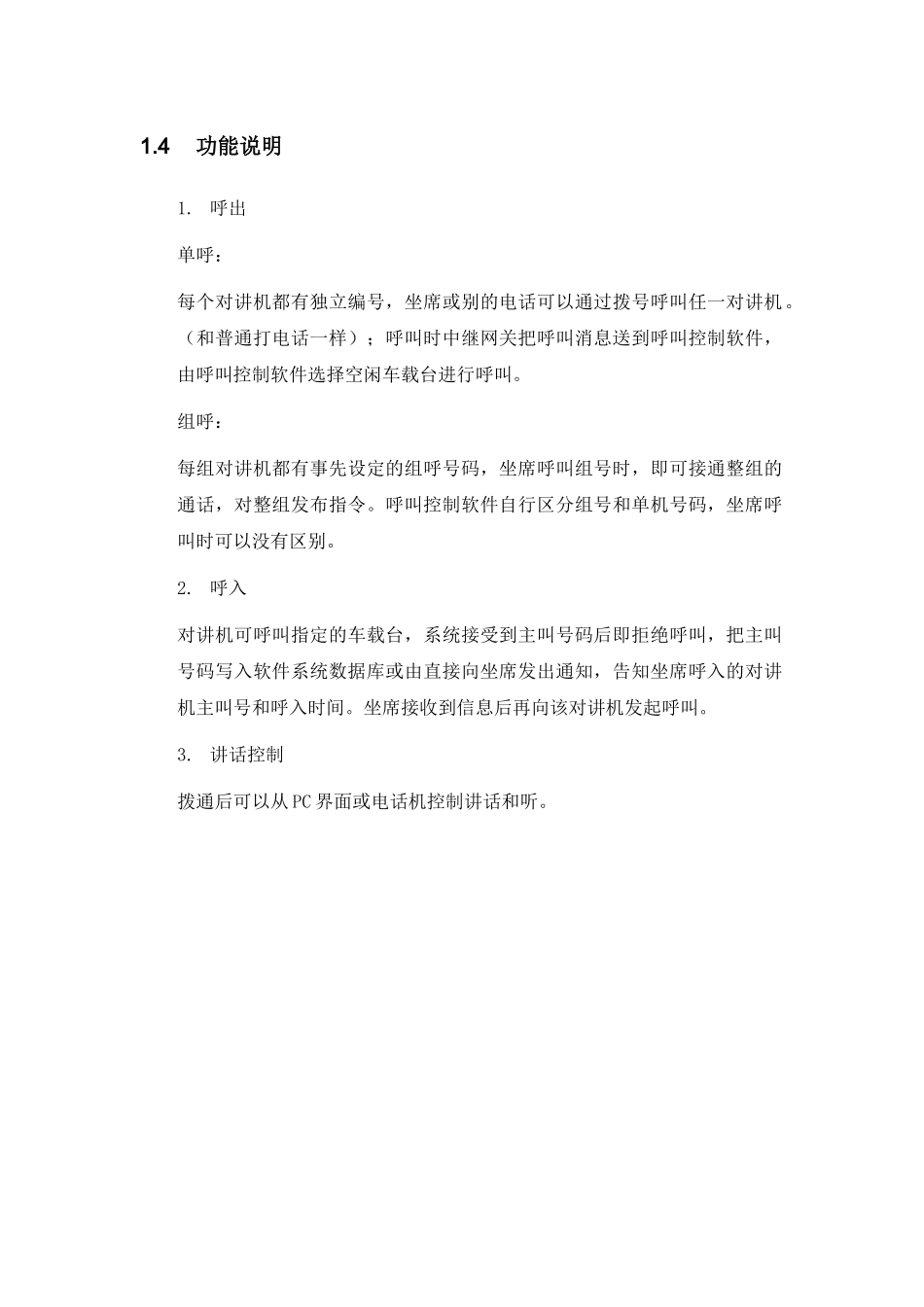

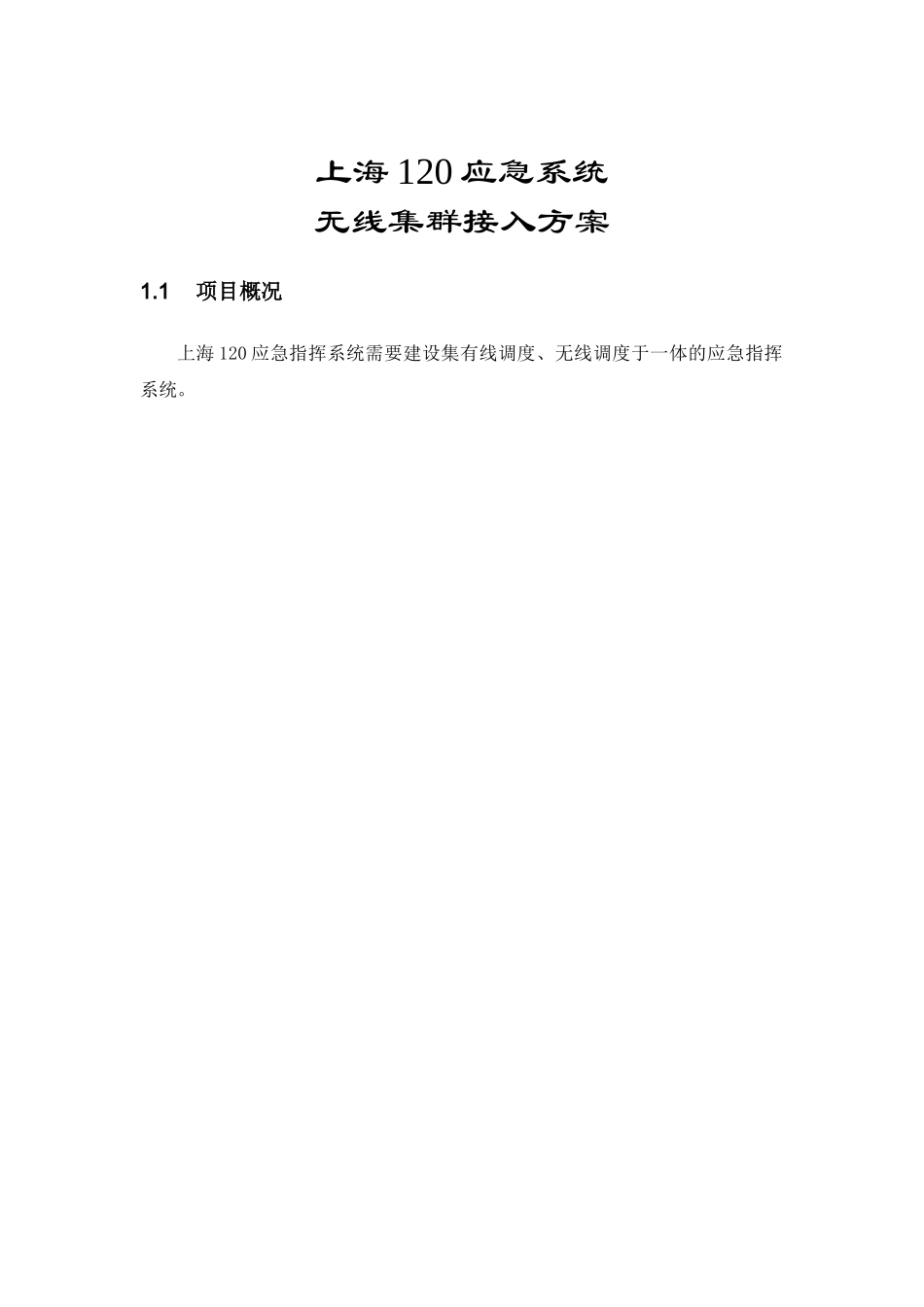

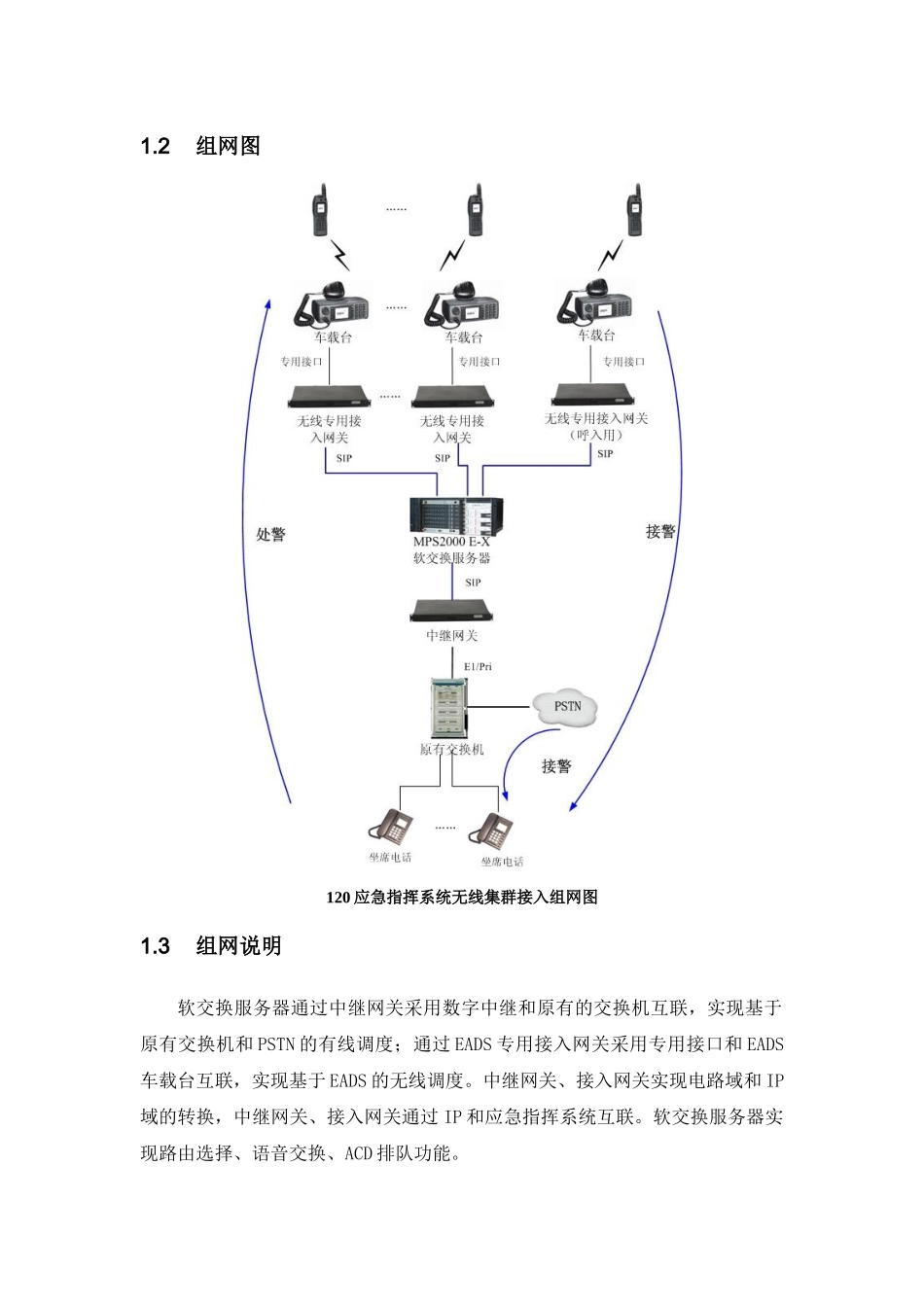

上海 120 应急系统无线集群接入方案1.1项目概况上海 120 应急指挥系统需要建设集有线调度、无线调度于一体的应急指挥系统。1.2组网图120 应急指挥系统无线集群接入组网图1.3组网说明软交换服务器通过中继网关采用数字中继和原有的交换机互联,实现基于原有交换机和 PSTN 的有线调度;通过 EADS 专用接入网关采用专用接口和 EADS车载台互联,实现基于 EADS 的无线调度。中继网关、接入网关实现电路域和 IP域的转换,中继网关、接入网关通过 IP 和应急指挥系统互联。软交换服务器实现路由选择、语音交换、ACD 排队功能。1.4功能说明1. 呼出单呼:每个对讲机都有独立编号,坐席或别的电话可以通过拨号呼叫任一对讲机。(和普通打电话一样);呼叫时中继网关把呼叫消息送到呼叫控制软件,由呼叫控制软件选择空闲车载台进行呼叫。组呼:每组对讲机都有事先设定的组呼号码,坐席呼叫组号时,即可接通整组的通话,对整组发布指令。呼叫控制软件自行区分组号和单机号码,坐席呼叫时可以没有区别。2. 呼入对讲机可呼叫指定的车载台,系统接受到主叫号码后即拒绝呼叫,把主叫号码写入软件系统数据库或由直接向坐席发出通知,告知坐席呼入的对讲机主叫号和呼入时间。坐席接收到信息后再向该对讲机发起呼叫。3. 讲话控制拨通后可以从 PC 界面或电话机控制讲话和听。1.5OMC 网管1.5.1系统概述MPS2000-OMC 是监控设备的运行状态的软件。通过本软件,用户可以随时得到设备的通道资源的使用状况、设备中的各个功能实体进程的运行状况及设备系统数据的配置状况。用户可以通过系统资源配置窗口配置各种参数,如:板卡参数、路由参数、用户参数、业务参数等,可参看系统配置,可方便的添加新业务;可通过系统资源显示窗口查看各种资源的使用情况,如中继资源、放音资源、录音资源、会议资源等;通过告警信息窗口可查看所有告警信息,帮助实时掌握系统运行状况,便于用户及时处理系统在使用中出现的各种问题;通过用户信息窗口,可添加删除用户或更改用户密码及权限。1.5.2软件功能简介业务类型业务简介图形用户界面提供图形用户界面管理功能,如果用户成功登陆,用户可以通过图形界面知道所有系统配置消业务类型业务简介息,在图形化界面的窗口中用户也可以直观地了解到设备的运行状况。安全管理功能提供用户登陆窗口登陆,根据用户权限赋予相应的访问权限,提供添加、修改、删除用户的操作窗口。1.5.3应用环境MPS2000_OMC 维护台软件可以安装...
