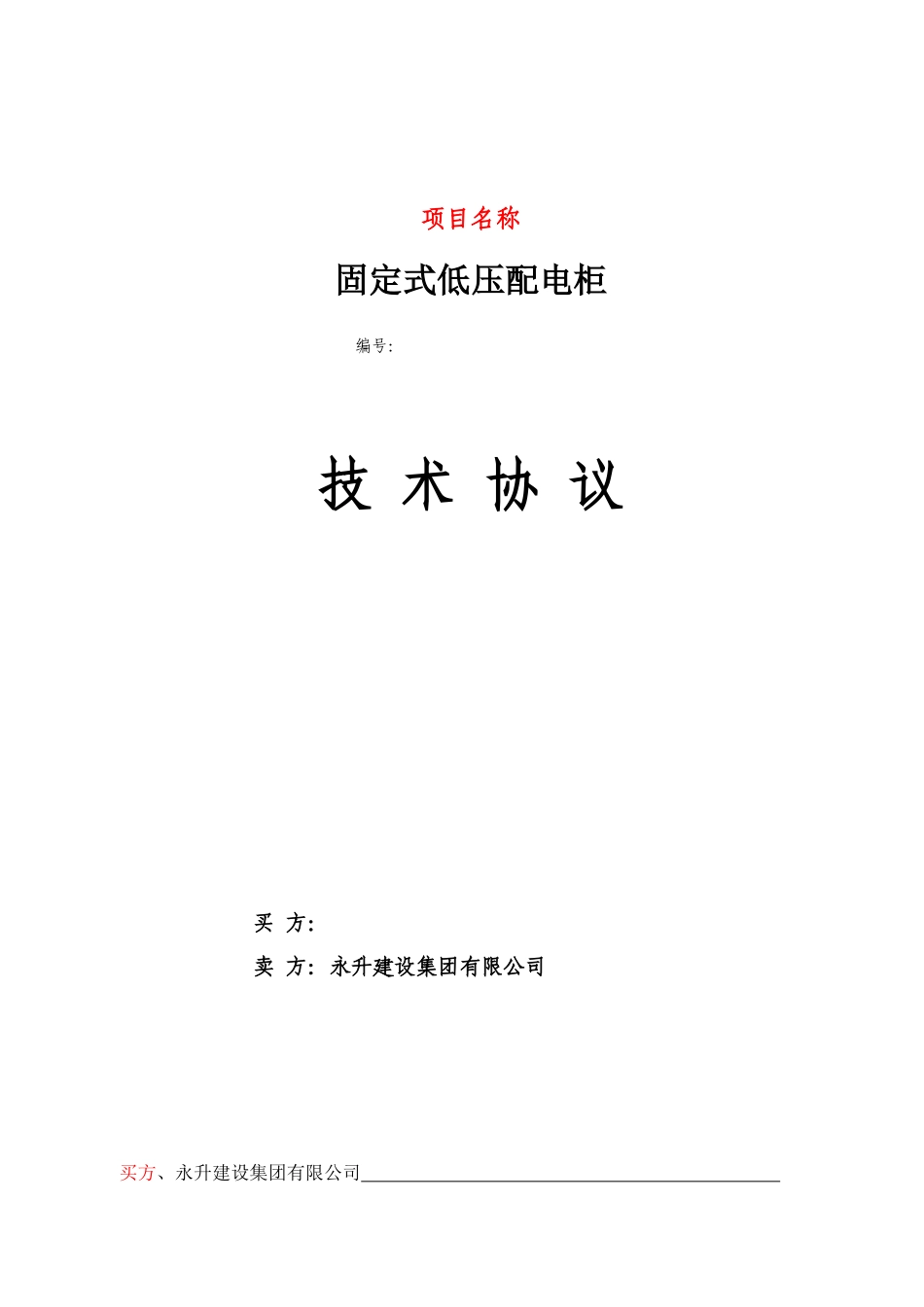

项目名称固定式低压配电柜编号：技 术 协 议买 方：卖 方：永升建设集团有限公司买方、永升建设集团有限公司 就买方项目名称固定式低压配电柜采购一事，经充分沟通和友好协商，达成以下技术协议。本技术协议经过双方签字并签订商务合同之后同时生效，是商务合同的一个组成部分，与商务合同具有同等法律效力。一、产品型号、制造标准产品型号：1、 GGD，数量 5 台；表面处理颜色：计算机灰色灰，产品符合的标准：GB7251二、技术参数额定电压（V）380/220额定绝缘电压（V）660额定频率（HZ）50水平母线额定电流（A）1600A母线额定短时耐受电流（1s）30KA母线额定峰值耐受电流（KA）63KA防护等级IP30构架外形尺寸 高（H）宽（W）深（D） 2200（mm）800（mm）800（600）（mm）三、技术要求1、电气元件根据蓝图采购、装配，电路逻辑关系符合图纸要求。2、开关柜型号 GGD，静电喷塑，计算机灰（RAL 7035），开关柜尺寸为：800mm（宽）×2200mm（高）×800（600）mm（深）。3、开关柜柜体采纳 8MF 型材，框架厚度不小于 2.5mm，外壳厚度不小于 2.0mm，内部所有部件应有足够的强度，应能承受运输、安装和地震、运行时短路所引起的作用力而不致损坏变形。4、低压开关柜适于 TN-S 系统，每个柜体后部下端设接地端子（螺杆直径 10mm），位置要利于安装携带式接地线。 5、柜内设备的布置应安全合理，并留有足够的空间，便于维护检修,柜内设备与盘面要保持安全距离。6、主母线排列在柜的上部后方，采纳的 ZMJ 型母线夹为积木式组合结构，用高阻燃PPO 合金材料热注成型，机械强度和绝缘强度高，能承受有效值 50KA 峰值 105KA 动、热稳定冲击力，长期允许温度可达 120℃。7、装有电器元件的仪表门用多股软铜线与构架相连。柜内安装件与构架间用接地滚花螺钉连接，构成完整的接地保护电路。8、为加强通风和散热,在柜体的下部、后上部和顶部均有通风散热孔,使柜体在运行中形成自然通风道,有较好的散热性能。散热孔用钢丝网板加封。以保证柜体的防护等级要求。9、柜体采纳冷轧钢板，柜内的安装件均镀锌、钝化处理，柜体表面选用环氧粉末静电喷涂工艺。10、为保证供电的连续性和可靠性，保护装置间的配合有选择性。11、开关柜内开关与触头之间的连接线按开关的额定值配置，并按温度系数进行修正。12、 信号灯、按钮、表计等元件安装在低压开关柜的前仪表门和控制台，所有低压开关柜在形式上保持一致。13、 用于低压开关柜内计量和保护...
