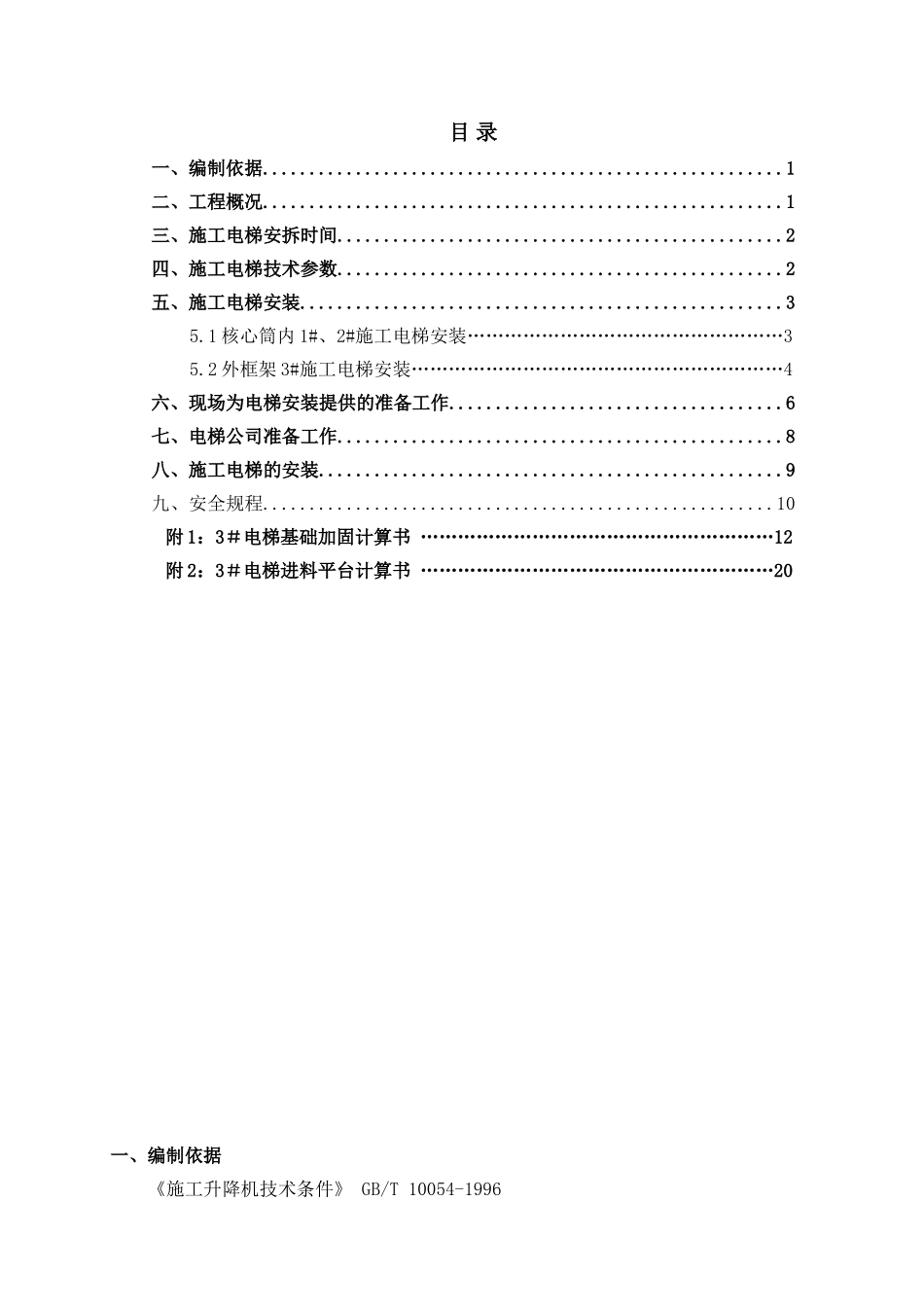

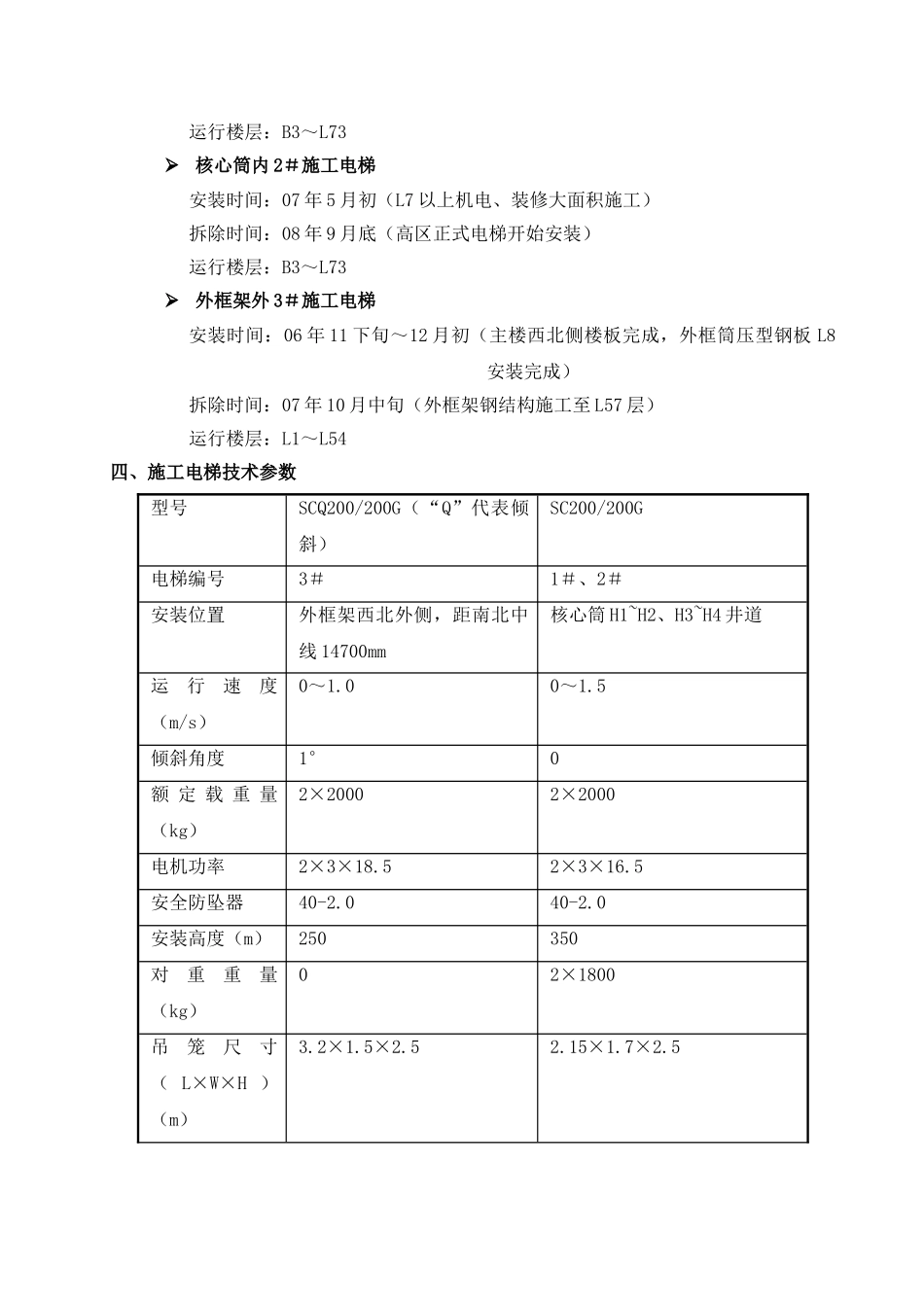

目 录一、编制依据........................................................1二、工程概况........................................................1三、施工电梯安拆时间................................................2四、施工电梯技术参数................................................2五、施工电梯安装....................................................35.1 核心筒内 1#、2#施工电梯安装……………………………………………35.2 外框架 3#施工电梯安装……………………………………………………4六、现场为电梯安装提供的准备工作....................................6七、电梯公司准备工作................................................8八、施工电梯的安装..................................................9九、安全规程.......................................................10附 1：3＃电梯基础加固计算书 …………………………………………………12附 2：3＃电梯进料平台计算书 …………………………………………………20一、编制依据《施工升降机技术条件》 GB/T 10054-1996《施工升降机安全规则》 GB 10055-1996《施工升降机检验规则》 GB 10053-1996《施工升降机试验方法》 GB/T 10056-1996国贸三期主楼地上结构图纸二、工程概况国贸三期主楼高 330m，在地上结构施工期间，为满足土建、钢结构、幕墙、机电、装修等专业施工垂直运输的需求，将分别在核心筒内、外框架安装施工电梯。在核心筒北侧高区 H-1~H-2，H-3~H-4 电梯井中分别安装两部高速双笼电梯，编号 1＃、2＃，仅有此电梯井可以从 L1 层直达至 L74 层；外框架安装一部中速双笼电梯，编号3＃，外框架 L1 层至 L57 层随高度升高而向核心筒收缩约 4.2m，为避开垂直安装后外挑电梯通道过长而带来的安全隐患，3＃电梯随外框架倾斜安装，倾斜角度约 1°。为方便钢结构卸料，3＃电梯将避开主塔楼西侧纯地下室南侧区域，定位在距主塔楼南北中线14.7m 处。详见施工电梯平面布置图。 施工电梯平面布置图三、施工电梯安拆时间核心筒内 1＃施工电梯安装时间：07 年 2 月下旬（核心筒墙体施工至 L15 左右，压型钢板安装至 L8）拆除时间：08 年 9 月底（高区正式电梯开始安装）运行楼层：B3～L73核心筒内 2＃施工电梯安装时间：07 年 5 月初（L7 以上机电、装修大面积施工）拆除时间：08 年 9 月底（...
