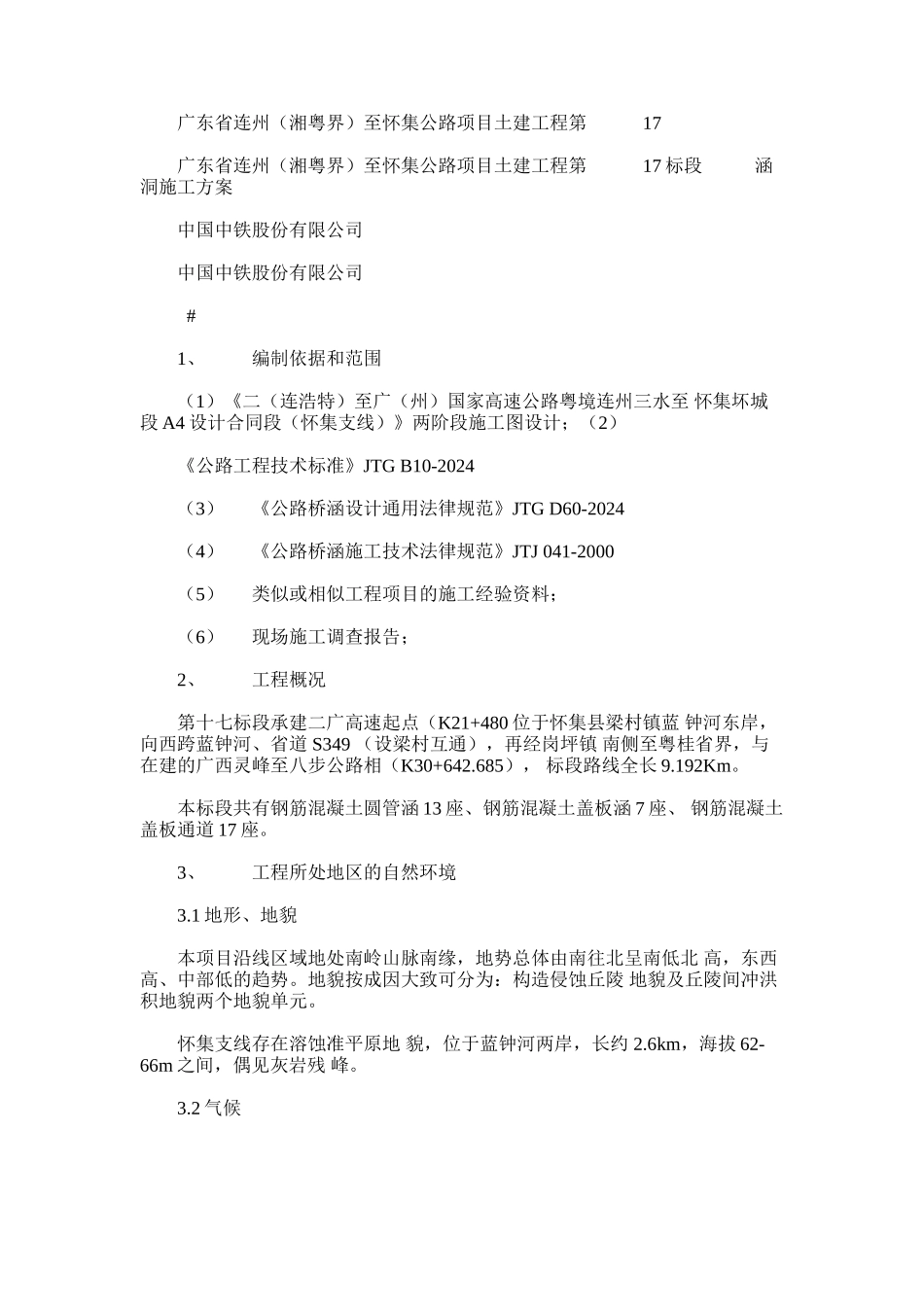

广东省连州（湘粤界）至怀集公路项目土建工程第17 广东省连州（湘粤界）至怀集公路项目土建工程第17 标段涵洞施工方案 中国中铁股份有限公司 中国中铁股份有限公司 # 1、编制依据和范围 （1 ）《二（连浩特）至广（州）国家高速公路粤境连州三水至 怀集坏城段 A4 设计合同段（怀集支线）》两阶段施工图设计；（2） 《公路工程技术标准》JTG B10-2024 （3）《公路桥涵设计通用法律规范》JTG D60-2024 （4）《公路桥涵施工技术法律规范》JTJ 041-2000 （5）类似或相似工程项目的施工经验资料； （6）现场施工调查报告； 2、工程概况 第十七标段承建二广高速起点（K21+480 位于怀集县梁村镇蓝 钟河东岸， 向西跨蓝钟河、省道 S349 （设梁村互通），再经岗坪镇 南侧至粤桂省界，与在建的广西灵峰至八步公路相（K30+642.685 ）， 标段路线全长 9.192Km。 本标段共有钢筋混凝土圆管涵 13 座、钢筋混凝土盖板涵 7 座、 钢筋混凝土盖板通道 17 座。 3、工程所处地区的自然环境 3.1 地形、地貌 本项目沿线区域地处南岭山脉南缘，地势总体由南往北呈南低北 高，东西 高、中部低的趋势。地貌按成因大致可分为：构造侵蚀丘陵 地貌及丘陵间冲洪积地貌两个地貌单元。 怀集支线存在溶蚀准平原地 貌，位于蓝钟河两岸，长约 2.6km，海拔 62-66m 之间，偶见灰岩残 峰。 3.2 气候 本标段位于广东省西北部，属中纬度亚热带季风性湿润气候， 夏 长冬短，全年无霜期 300 多天，多年平均气温 18.8-20.8 C, 多年平 均降雨量 1628.5-1785.4mm,每年 3-9 月为雨季，占全年降雨量的 85% 左右。 3.3 地质及水文条件 沿线从新到老出露的地层有：第四系（Q ）地层、白垩系中统南 雄组（K2n）、泥盆系中统东岗岭组（D2c）、泥盆系下统荷县组（D1h ）、 寒武系€ 八村群（ sh2）及上白垩系侵入岩（入? K2）。 地质构造：项目区域内处于多构造体系相交接位，小型断裂构造 较发育。 地震：本地区地震烈度小于 6 度，地震动峰值加速度 v 0.05g , 地震反应谱特征周期 0.35s，为地震活动弱的地区。 水文：场区地下水类型分为第四系松散层孔隙水、层状 岩裂隙 水和块状岩 裂隙水，以及碳酸盐岩岩溶水，前三类地下水类型分布于 整个项目区碳酸盐岩岩溶水仅分布于怀集支线的碳酸盐分布区。 涵洞类型及参数 涵洞类型及参数 盖板涵及通道 圆管涵 序 号 中心桩 号 孔-孔径 n-B*H 长度...
