2024年定向钻穿越铁路方案

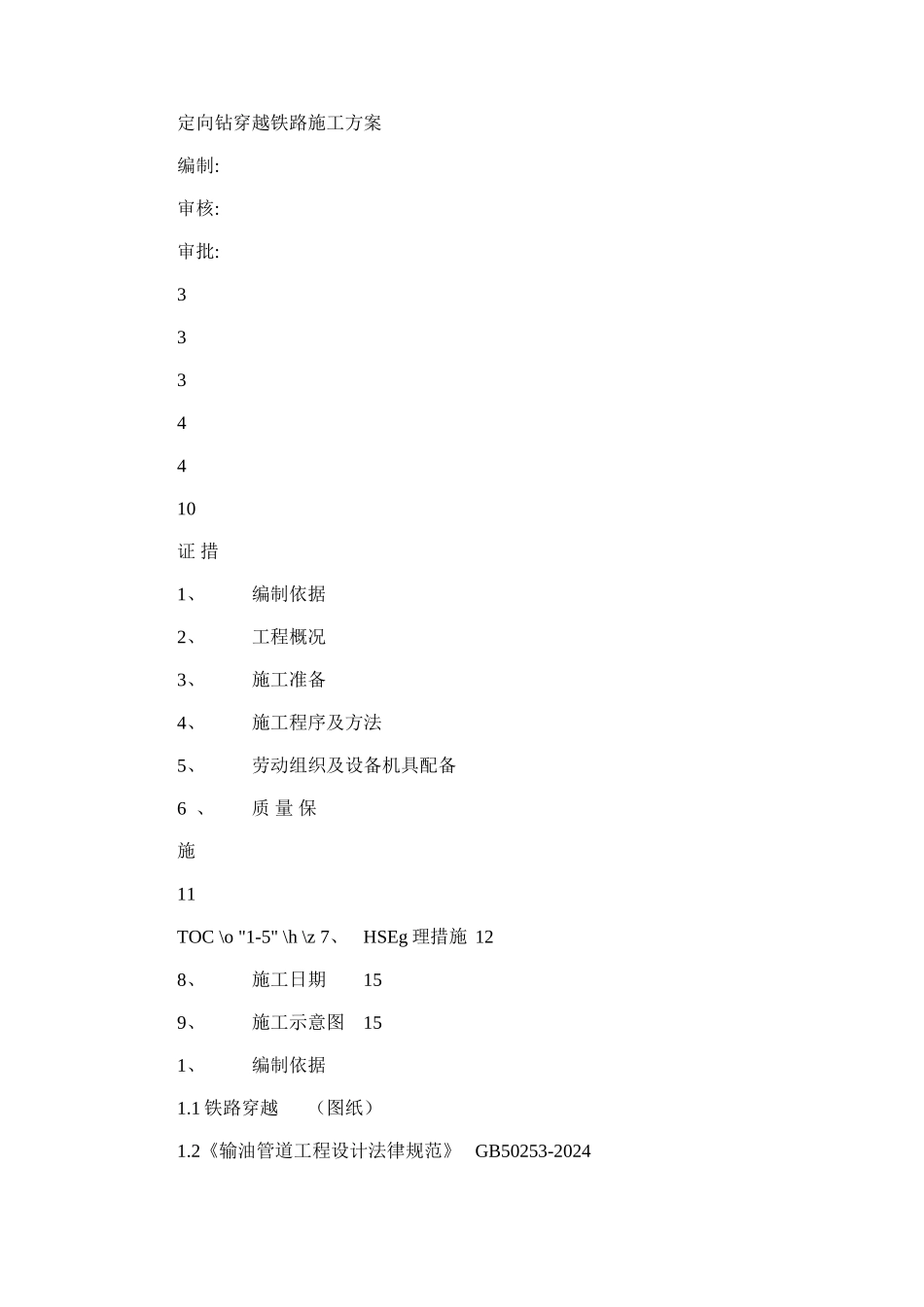

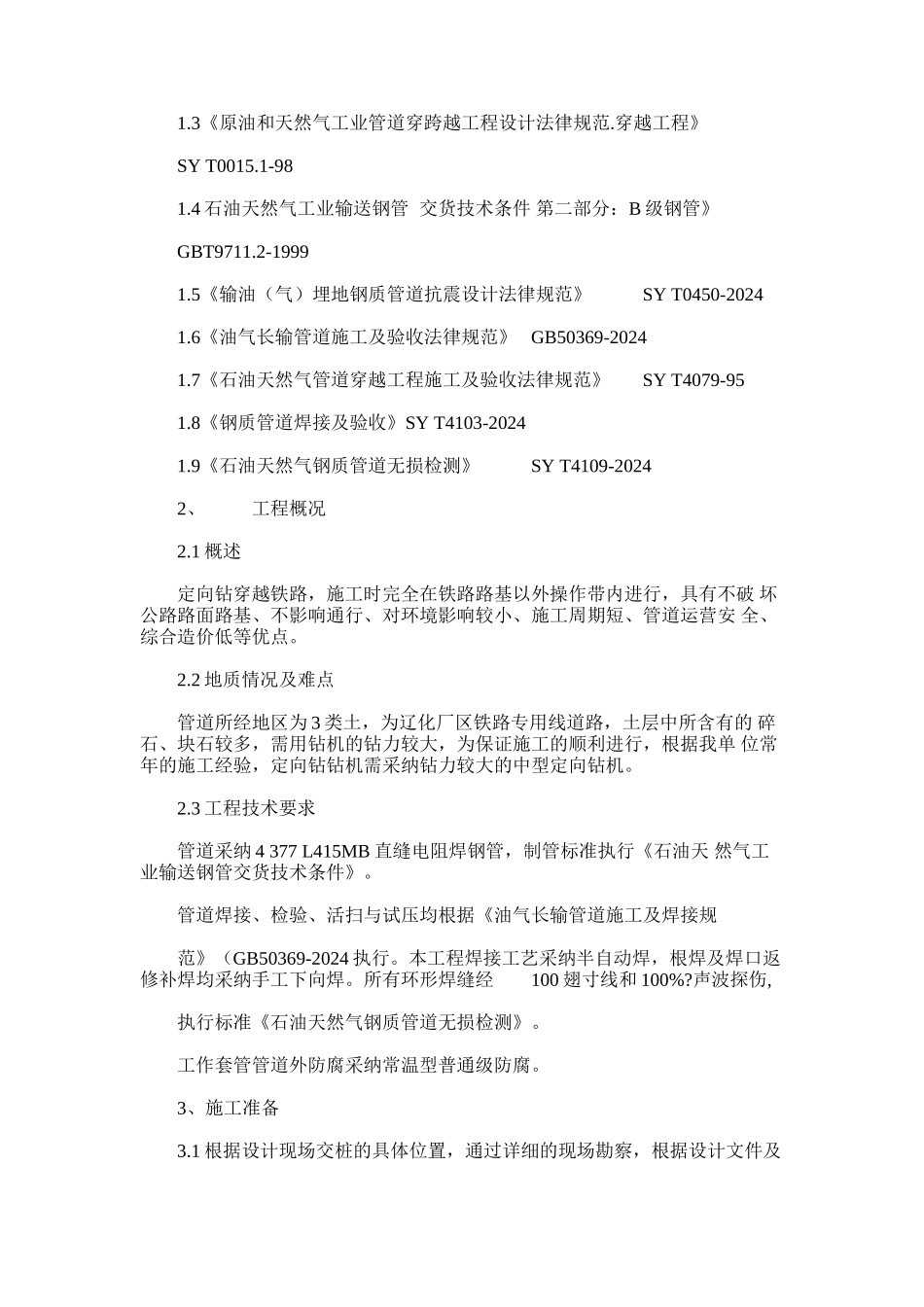

定向钻穿越铁路施工方案 编制: 审核: 审批: 3 3 3 4 4 10 证 措 1、编制依据 2、工程概况 3、施工准备 4、施工程序及方法 5、劳动组织及设备机具配备 6 、 质 量 保 施 11 TOC \o "1-5" \h \z 7、HSEg 理措施 12 8、施工日期15 9、施工示意图15 1、编制依据 1.1 铁路穿越（图纸） 1.2《输油管道工程设计法律规范》 GB50253-2024 1.3《原油和天然气工业管道穿跨越工程设计法律规范.穿越工程》 SY T0015.1-98 1.4 石油天然气工业输送钢管 交货技术条件 第二部分：B 级钢管》 GBT9711.2-1999 1.5《输油（气）埋地钢质管道抗震设计法律规范》SY T0450-2024 1.6《油气长输管道施工及验收法律规范》 GB50369-2024 1.7《石油天然气管道穿越工程施工及验收法律规范》SY T4079-95 1.8《钢质管道焊接及验收》SY T4103-2024 1.9《石油天然气钢质管道无损检测》SY T4109-2024 2、工程概况 2.1 概述 定向钻穿越铁路，施工时完全在铁路路基以外操作带内进行，具有不破 坏 公路路面路基、不影响通行、对环境影响较小、施工周期短、管道运营安 全、综合造价低等优点。 2.2 地质情况及难点 管道所经地区为 3 类土，为辽化厂区铁路专用线道路，土层中所含有的 碎 石、块石较多，需用钻机的钻力较大，为保证施工的顺利进行，根据我单 位常年的施工经验，定向钻钻机需采纳钻力较大的中型定向钻机。 2.3 工程技术要求 管道采纳 4 377 L415MB 直缝电阻焊钢管，制管标准执行《石油天 然气工业输送钢管交货技术条件》。 管道焊接、检验、活扫与试压均根据《油气长输管道施工及焊接规 范》（GB50369-2024 执行。本工程焊接工艺采纳半自动焊，根焊及焊口返 修补焊均采纳手工下向焊。所有环形焊缝经100 翅寸线和 100%?声波探伤, 执行标准《石油天然气钢质管道无损检测》。 工作套管管道外防腐采纳常温型普通级防腐。 3、施工准备 3.1 根据设计现场交桩的具体位置，通过详细的现场勘察，根据设计文件及 相关的施工验收标准，并结合拟投入的施工设备情况，编制切实可行的施 工 方案报有关部门审批。 3.2 积极会同业主、设计等有关部门与铁路主管部门进行联系，提供必要的 技术文件，办理相应的施工许可证。 3.3 根据批复的施工方案进行进场道路的修筑和作业场地的平整，调运各种 3.44、施工机械设备进场 3.4 4、 4.2 施工方法 4.2.1 设计交底（交桩）、测量放线。 ...
