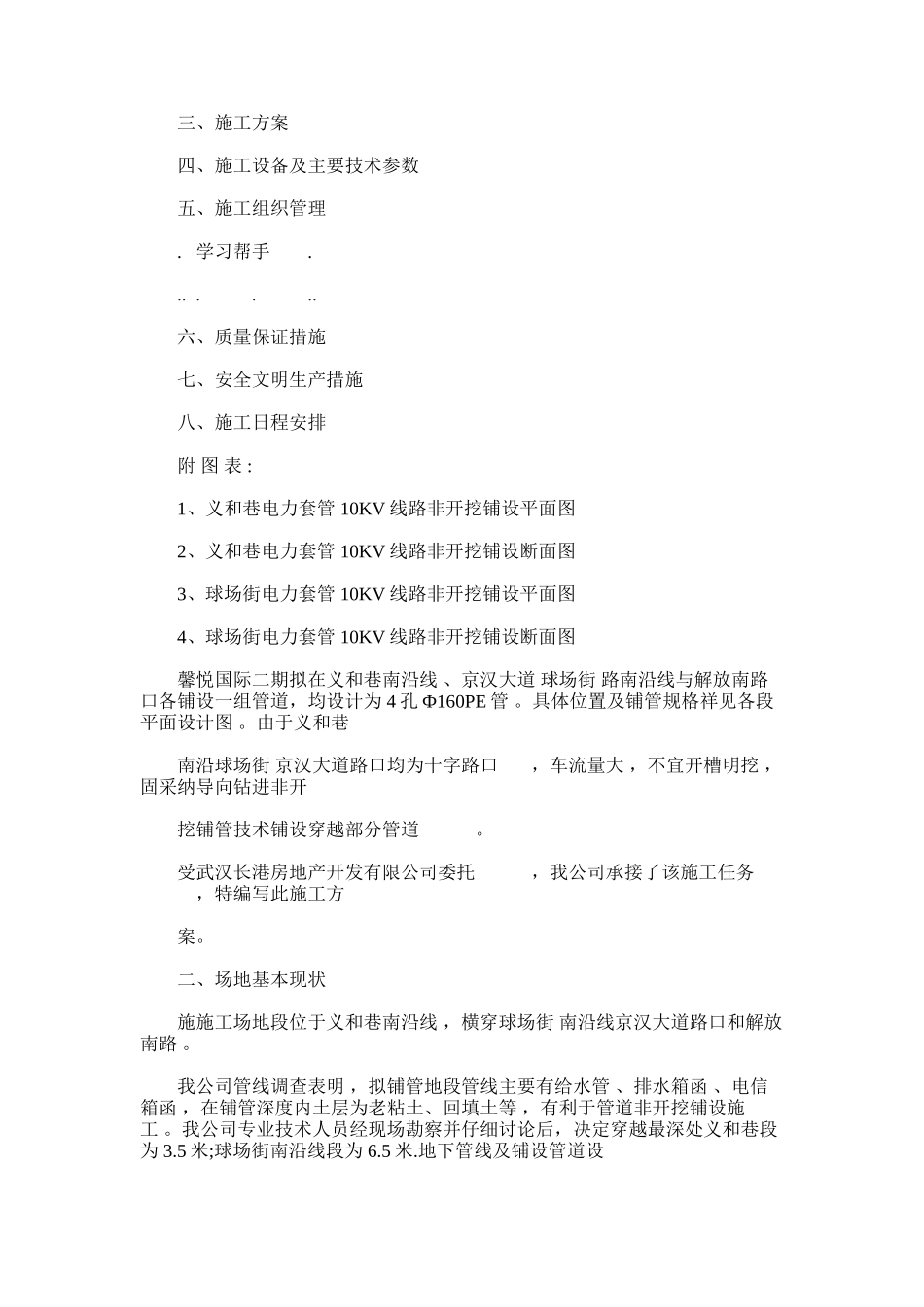

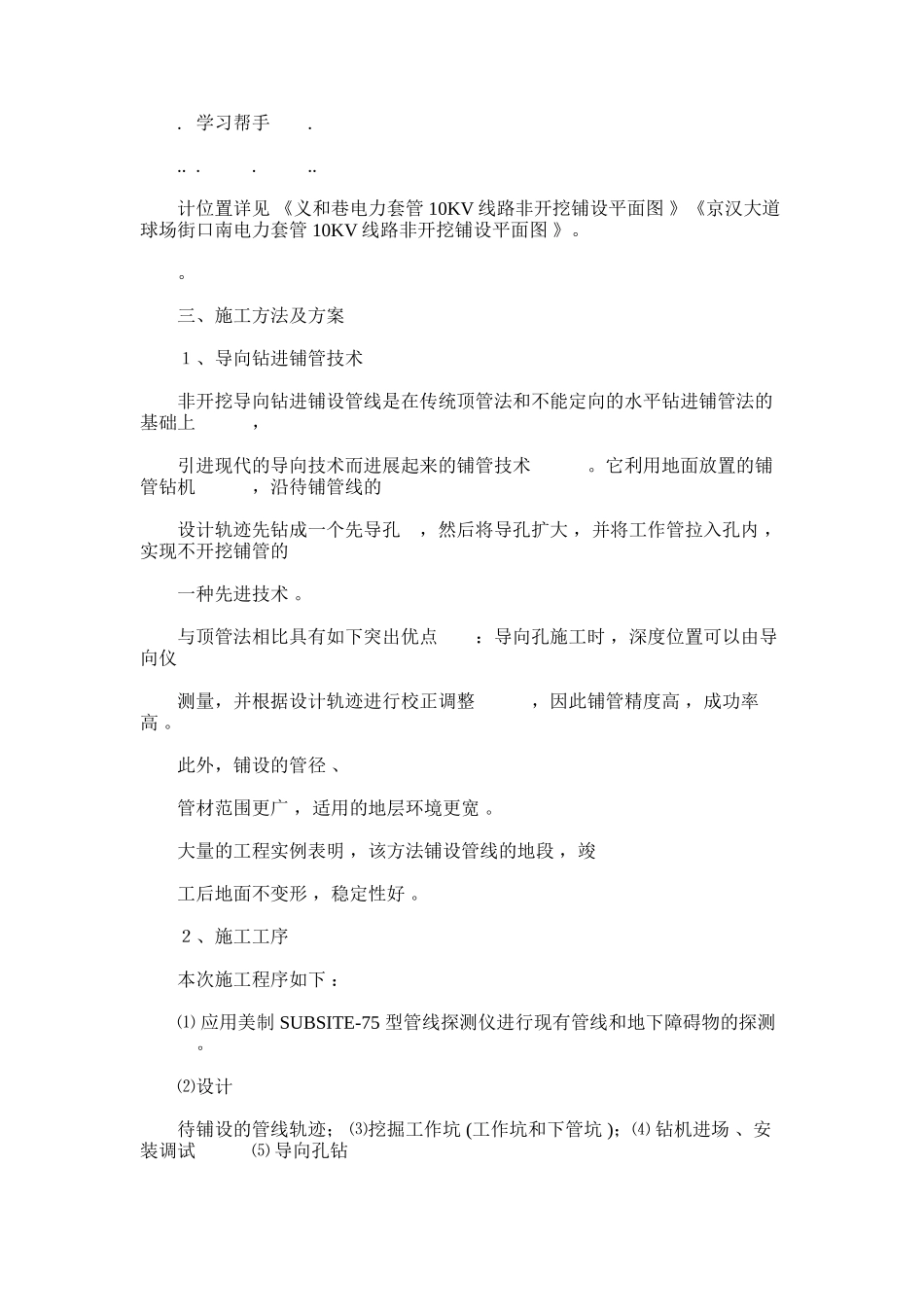

.. .... 武汉长港房地产开发有限公司盈安馨悦国际二期 10KV 线路 过路管道非开挖铺设工程 施 工 方 案 . 学习帮手. .. .... 武汉百通伟业市政工程有限公司 ○二 一二年七月 武汉长港房地产开发有限公司盈安馨悦国际二期 10KV 线路 过路管道非开挖铺设工程 . 学习帮手. .. .... 编写单位 ：武汉百通伟业市政工程有限公司 编 写 人： 审 核 人： 总 经 理： ○编写日期 ：二 一二年七月 目录 一、工程概况 二、场地基本现状 三、施工方案 四、施工设备及主要技术参数 五、施工组织管理 . 学习帮手. .. .... 六、质量保证措施 七、安全文明生产措施 八、施工日程安排 附 图 表 : 1 、义和巷电力套管 10KV 线路非开挖铺设平面图 2 、义和巷电力套管 10KV 线路非开挖铺设断面图 3 、球场街电力套管 10KV 线路非开挖铺设平面图 4 、球场街电力套管 10KV 线路非开挖铺设断面图 馨悦国际二期拟在义和巷南沿线 、京汉大道 球场街 路南沿线与解放南路 口各铺设一组管道，均设计为 4 孔 Ф160PE 管 。具体位置及铺管规格祥见各段 平面设计图 。由于义和巷 南沿球场街 京汉大道路口均为十字路口 ，车流量大 ，不宜开槽明挖 ，固采纳导向钻进非开 挖铺管技术铺设穿越部分管道。 受武汉长港房地产开发有限公司委托，我公司承接了该施工任务，特编写此施工方 案。 二、场地基本现状 施施工场地段位于义和巷南沿线 ，横穿球场街 南沿线京汉大道路口和解放 南路 。 我公司管线调查表明 ，拟铺管地段管线主要有给水管 、排水箱函 、电信 箱函 ，在铺管深度内土层为老粘土、回填土等 ，有利于管道非开挖铺设施 工 。我公司专业技术人员经现场勘察并仔细讨论后，决定穿越最深处义和巷段 为 3.5 米; 球场街南沿线段为 6.5 米.地下管线及铺设管道设 . 学习帮手. .. .... 计位置详见 《义和巷电力套管 10KV 线路非开挖铺设平面图 》《京汉大道 球场街口南电力套管 10KV 线路非开挖铺设平面图 》。 。 三、施工方法及方案 １、导向钻进铺管技术 非开挖导向钻进铺设管线是在传统顶管法和不能定向的水平钻进铺管法的基础上， 引进现代的导向技术而进展起来的铺管技术。它利用地面放置的铺管钻机，沿待铺管线的 设计轨迹先钻成一个先导孔 ，然后将导孔扩大 ，并将工作管拉入孔内 ，实现不开挖铺管的 一种先进技术 。 与顶管法相比...
