2024年挡土墙施工方案

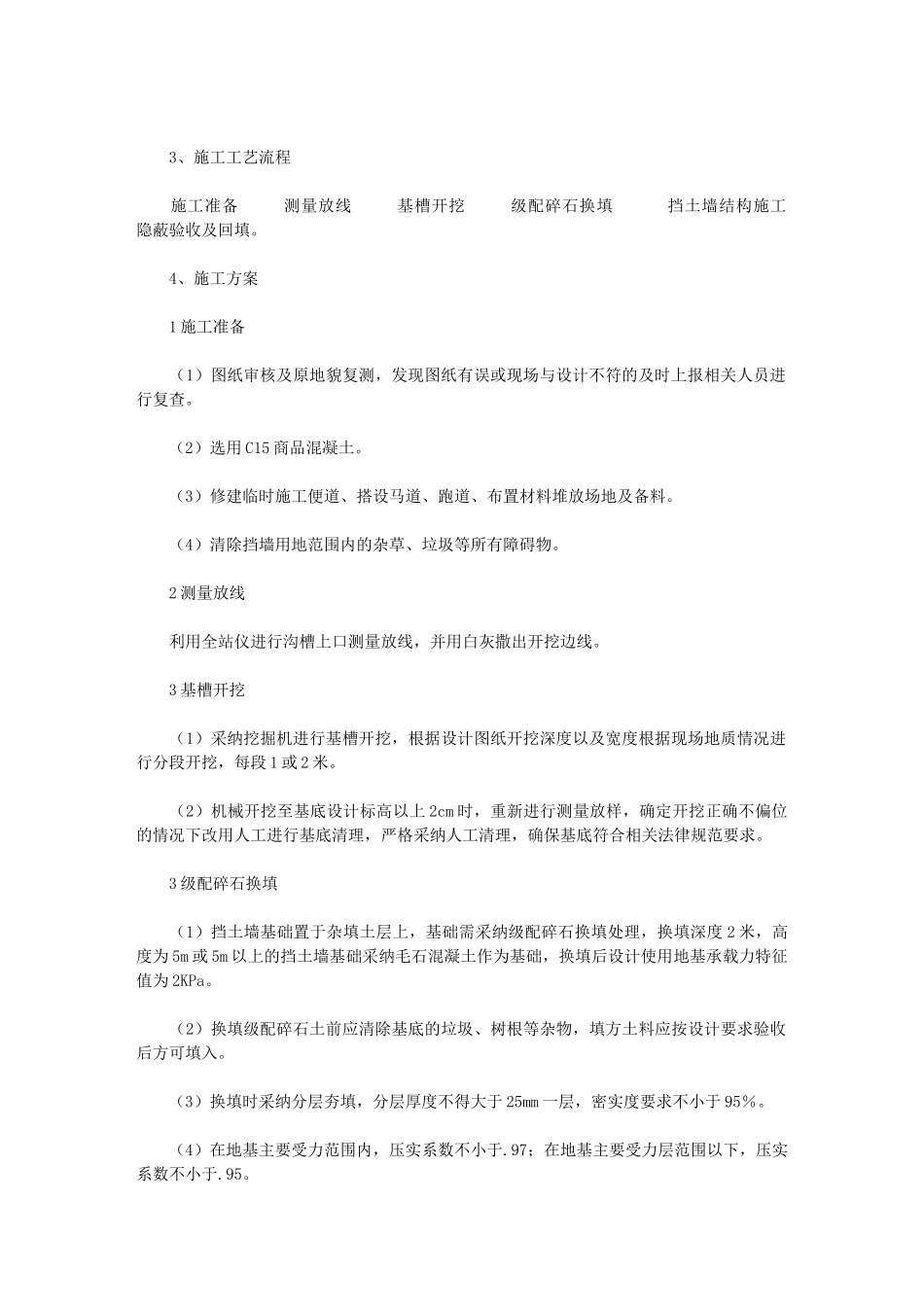

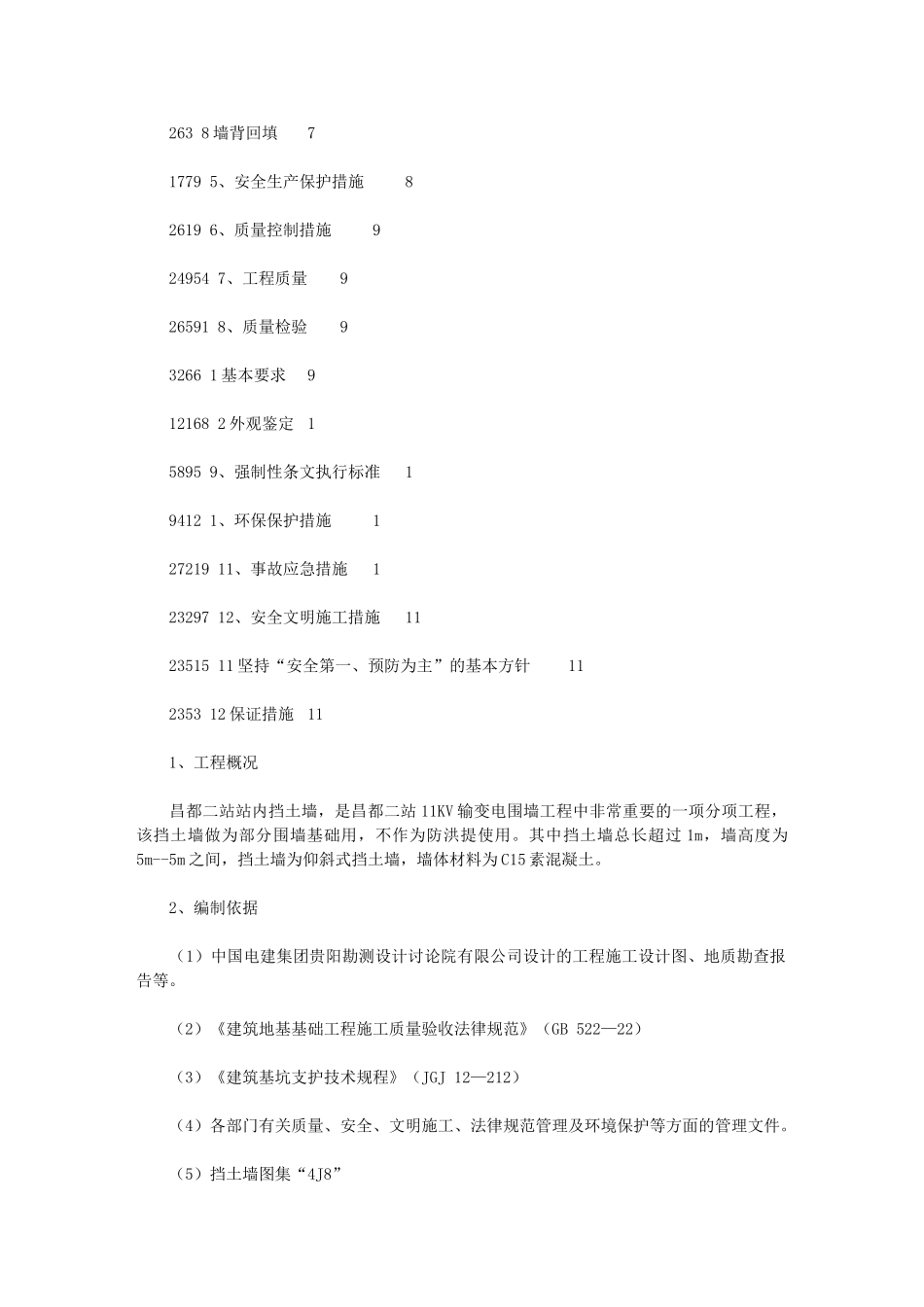

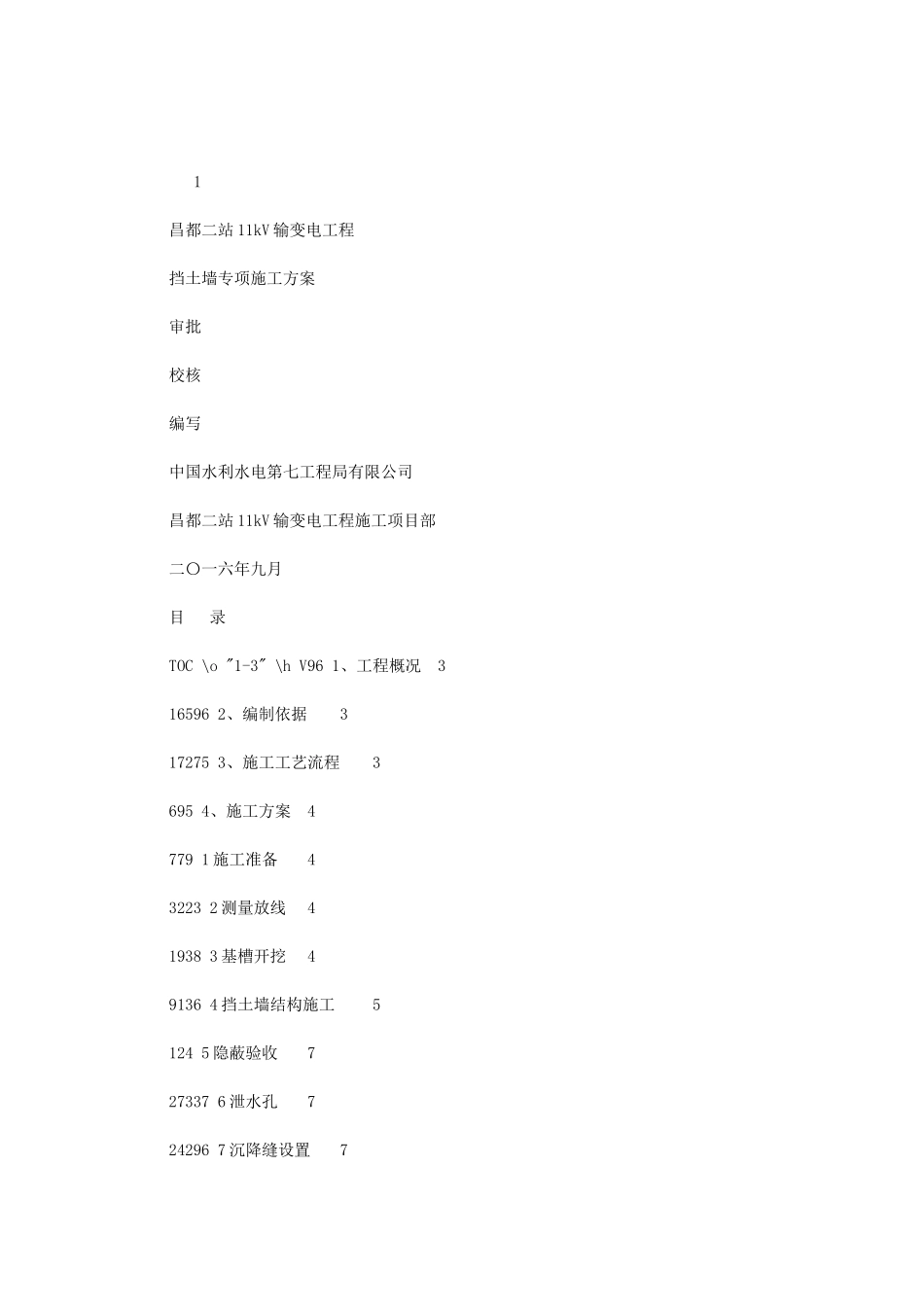

1 昌都二站 11kV 输变电工程 挡土墙专项施工方案 审批 校核 编写 中国水利水电第七工程局有限公司 昌都二站 11kV 输变电工程施工项目部 二〇一六年九月 目 录 TOC \o "1-3" \h V96 1、工程概况 3 16596 2、编制依据 3 17275 3、施工工艺流程 3 695 4、施工方案 4 779 1 施工准备 4 3223 2 测量放线 4 1938 3 基槽开挖 4 9136 4 挡土墙结构施工 5 124 5 隐蔽验收 7 27337 6 泄水孔 7 24296 7 沉降缝设置 7 263 8 墙背回填 7 1779 5、安全生产保护措施 8 2619 6、质量控制措施 9 24954 7、工程质量 9 26591 8、质量检验 9 3266 1 基本要求 9 12168 2 外观鉴定 1 5895 9、强制性条文执行标准 1 9412 1、环保保护措施 1 27219 11、事故应急措施 1 23297 12、安全文明施工措施 11 23515 11 坚持“安全第一、预防为主”的基本方针 11 2353 12 保证措施 11 1、工程概况 昌都二站站内挡土墙，是昌都二站 11KV 输变电围墙工程中非常重要的一项分项工程，该挡土墙做为部分围墙基础用，不作为防洪提使用。其中挡土墙总长超过 1m，墙高度为5m--5m 之间，挡土墙为仰斜式挡土墙，墙体材料为 C15 素混凝土。 2、编制依据 （1）中国电建集团贵阳勘测设计讨论院有限公司设计的工程施工设计图、地质勘查报告等。 （2）《建筑地基基础工程施工质量验收法律规范》（GB 522—22） （3）《建筑基坑支护技术规程》（JGJ 12—212） （4）各部门有关质量、安全、文明施工、法律规范管理及环境保护等方面的管理文件。 （5）挡土墙图集“4J8” 3、施工工艺流程 施工准备 测量放线 基槽开挖 级配碎石换填 挡土墙结构施工 隐蔽验收及回填。 4、施工方案 1 施工准备 （1）图纸审核及原地貌复测，发现图纸有误或现场与设计不符的及时上报相关人员进行复查。 （2）选用 C15 商品混凝土。 （3）修建临时施工便道、搭设马道、跑道、布置材料堆放场地及备料。 （4）清除挡墙用地范围内的杂草、垃圾等所有障碍物。 2 测量放线 利用全站仪进行沟槽上口测量放线，并用白灰撒出开挖边线。 3 基槽开挖 （1）采纳挖掘机进行基槽开挖，根据设计图纸开挖深度以及宽度根据现场地质情况进行分段开挖，每段 1 或 2 米。 （2）机械开挖至基底设计标高以上 2cm 时，重新进行测量放样，确定开挖正确不偏位的情况下改用人工进行基底清理，严格...
