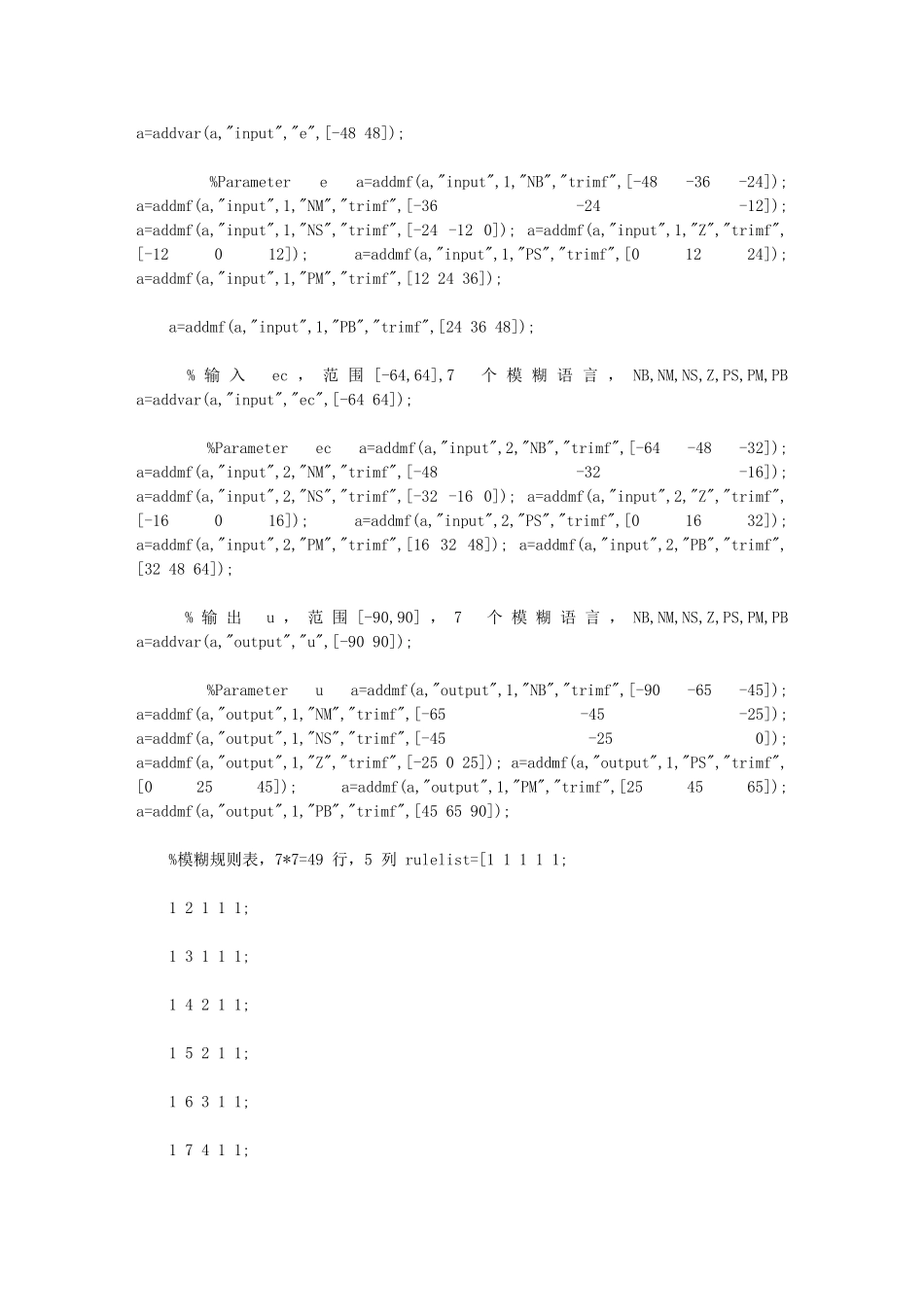

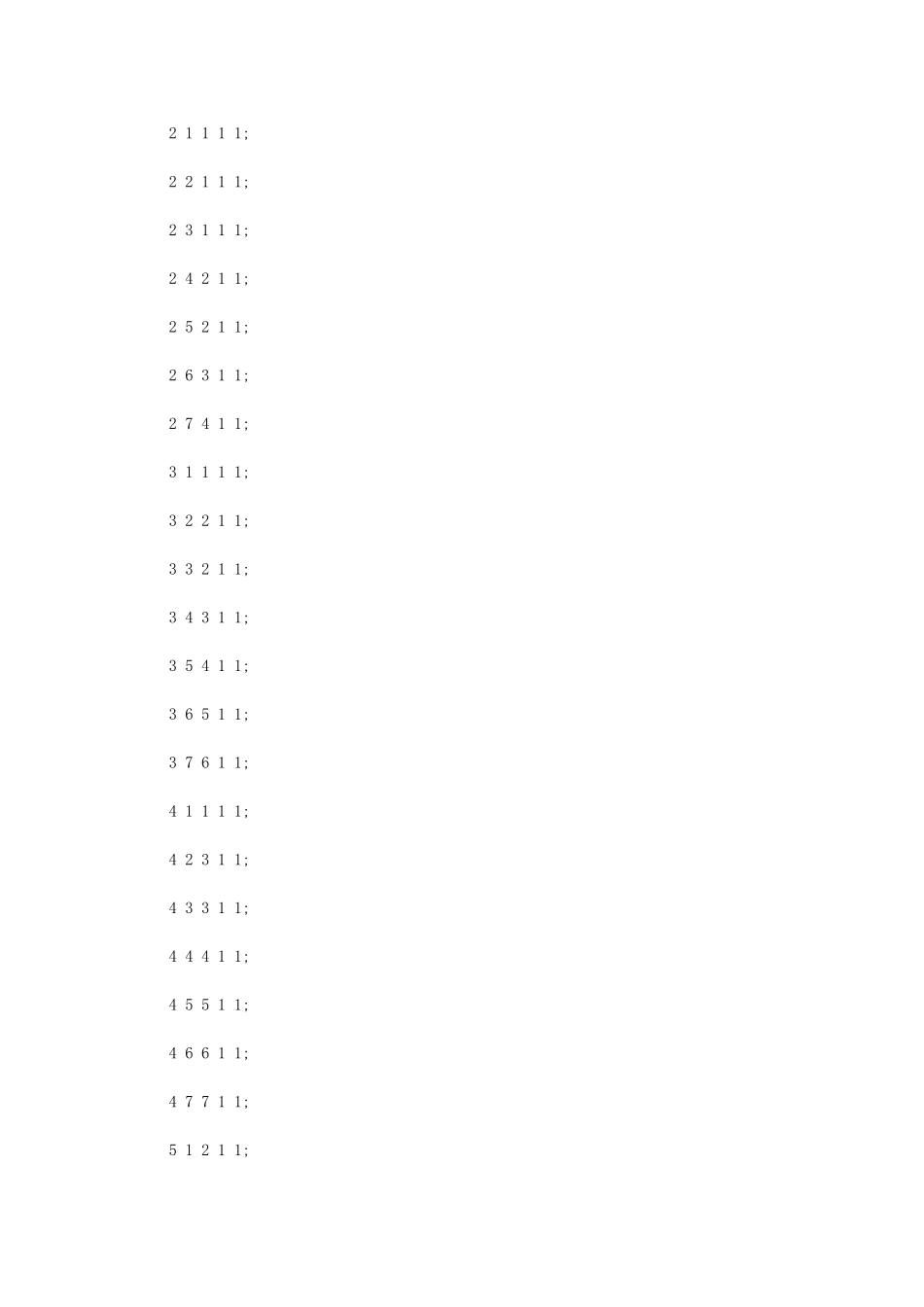

智能控制实验报告 姓名 学院 专业自动化 班级 学号 指导老师 成绩 2024 年 12 月 25 日 实验一 模糊控制在角度随动系统中的应用 一、实验目的与意义 学习 Matlab 中建立模糊控制器的方法；了解模糊控制在角度随动系统中的 应用。 二、实验内容 在 Matlab 中建立模糊控制器，将生成的模糊规则表插入程序代码中，交叉 编译代码，下载到目标版中进行测试。 1 、Matlab 文本模式建立模糊控制器（必做） 2 、利用 Matlab 模糊逻辑工具箱建立模糊控制器（选做） 3 、模糊控制器 Simulink 仿真（必做） 4 、嵌入式程序交叉编译（选做） 三、实验结果 1 、matlab 文本模式建立模糊控制器 %Fuzzy Controller Design clear all; close all; %新建 FIS a=newfis("myfuzzy"); % 输 入 e ， 范 围 [-48,48],7 个 模 糊 语 言 ， NB,NM,NS,Z,PS,PM,PB a=addvar(a,"input","e",[-48 48]); %Parameter e a=addmf(a,"input",1,"NB","trimf",[-48 -36 -24]); a=addmf(a,"input",1,"NM","trimf",[-36 -24 -12]); a=addmf(a,"input",1,"NS","trimf",[-24 -12 0]); a=addmf(a,"input",1,"Z","trimf",[-12 0 12]); a=addmf(a,"input",1,"PS","trimf",[0 12 24]); a=addmf(a,"input",1,"PM","trimf",[12 24 36]); a=addmf(a,"input",1,"PB","trimf",[24 36 48]); % 输 入 ec ， 范 围 [-64,64],7 个 模 糊 语 言 ， NB,NM,NS,Z,PS,PM,PB a=addvar(a,"input","ec",[-64 64]); %Parameter ec a=addmf(a,"input",2,"NB","trimf",[-64 -48 -32]); a=addmf(a,"input",2,"NM","trimf",[-48 -32 -16]); a=addmf(a,"input",2,"NS","trimf",[-32 -16 0]); a=addmf(a,"input",2,"Z","trimf",[-16 0 16]); a=addmf(a,"input",2,"PS","trimf",[0 16 32]); a=addmf(a,"input",2,"PM","trimf",[16 32 48]); a=addmf(a,"input",2,"PB","trimf",[32 48 64]); % 输 出 u ， 范 围 [-90,90] ， 7 个 模 糊 语 言 ， NB,NM,NS,Z,PS,PM,PB a=addvar(a,"output","u",[-90 90]); %Parameter u a=addmf(a,"output",1,"NB","trimf",[-90 -65 -45]); a=addmf(a,"output",1,"NM","trimf",[-65 -45 -25]); a=addmf(a,"output",1,"NS","trimf",[-45 -25 0]); a=addmf(a,"output",1,"Z","trimf",[-25 0 25]); a=addmf(a,"outp...
